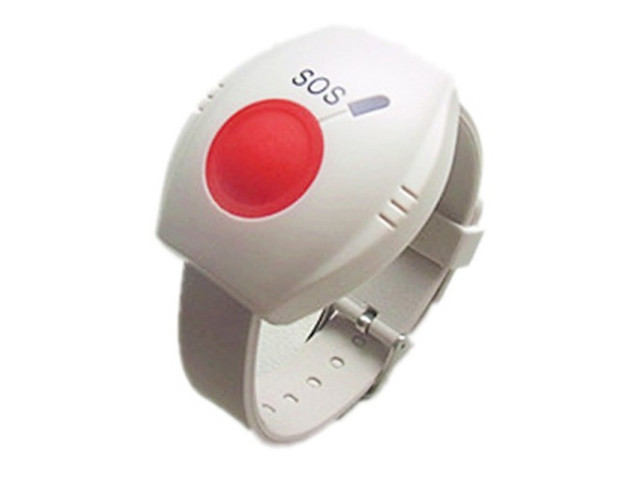

Nouzové SOS tlačítko/náramek IP65 | ZONEWAY SOS01
ZONEWAY bezdrátový kouřový detektor 433MHz
Stropní drátový PIR detektor 11×6m – ZONEWAY DG467
Dvoupaprsková infrazávora 60m | ZONEWAY D60F
Venkovní PIR detektor 11m, PET 40kg | ZONEWAY DG85
ZONEWAY bezdrátový magnetický kontakt 433MHz

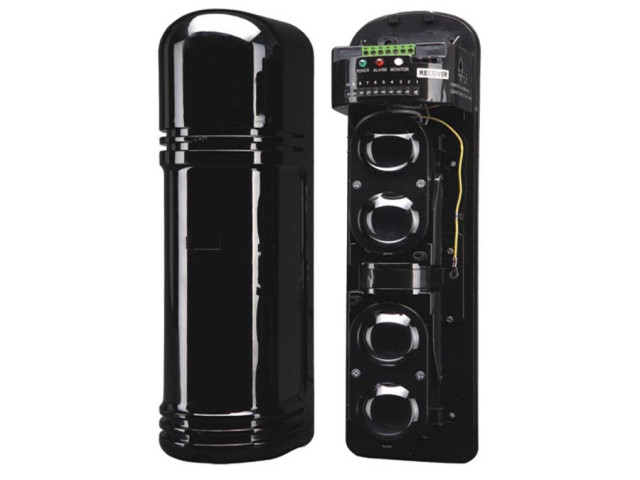

Čtyřpaprsková infrazávora 250m | ZONEWAY DH250F
Červená drátová strobo siréna – 120 dB | ZONEWAY LM103
Mini frekvenční infrazávora 10m/20m | ZONEWAY D20F
ZONEWAY venkovní strobo siréna 120 dB, bílá s červeným světlem
Mini jednopaprsková infrazávora 10m | ZONEWAY D10
Drátová venkovní strobo siréna, pro GSM alarm | ZONEWAY LM-107
Mini frekvenční infrazávora 10m | ZONEWAY D10F
Opakovač signálu 433MHz – dosah až +100 m | ZONEWAY SA02
Bezdrátová venkovní siréna – 120 dB, světelný poplach | ZONEWAY 606W-W
Venkovní drátové PIR/MW čidlo s PET imunitou do 25kg | ZONEWAY E180
Vnitřní drátová siréna 12V DC, 110dB | ZONEWAY S110DB
Bezdrátové PIR čidlo – PET imunita do 30 kg | ZONEWAY PR02
Detektor hořlavých plynů – LPG a zemní plyn | ZONEWAY 558W
Bariérová infrazávora BS-06M – 6 paprsků, dosah 60 m| ZONEWAY BS-06M
Bezdrátové SOS tlačítko pro GSM alarm | ZONEWAY 138W-W
Bezdrátová RFID klávesnice – 125kHz, 8 uživatelů | ZONEWAY KP01/10C
Bezdrátové stropní PIR čidlo – 12 m, 433MHz | ZONEWAY CPR01
Detektor zatopení - hladiny vody bezdrátový k GSM alarmu | ZONEWAY W9
Detektor tříštění skla 9m | ZONEWAY DG457
Bezdrátově, nebo kabelem?
Zvukový alarm: co zahouká samo a co potřebuje ústřednu
Zvukový alarm se skládá ze dvou věcí: čidla, které poplach pozná, a sirény, která ho ohlásí. Většina čidel a sirén v této kategorii je příslušenstvím kompatibilní alarmové ústředny a samotná poplach nevyhodnotí. Samy zahoukají jen detektory s vlastní sirénou.
| Zařízení (kód) | Zvuková signalizace | Poznámka |
|---|---|---|
| bezdrátový detektor kouře 0010 | siréna 85 dB | zahouká i při nezapnuté ústředně |
| drátový detektor kouře 0010A | siréna a světlo | napájení 12–40 V DC |
| síťový detektor plynu GO31 (E098) | vlastní siréna nad 70 dB | hlídá LPG a CNG |
| bezdrátová siréna 606W-W (0189) | 120 dB a světelný poplach | venkovní, 230 V se záložní baterií, spolupracuje s ústřednou |
| drátová siréna S120DB (0118B) | 120 dB | vnitřní i venkovní, 12 V DC, odběr 300 mA |
Bezdrátová čidla alarmu 433 MHz podle účelu
| Co hlídat | Bezdrátové čidlo (kód) | Co o něm víme |
|---|---|---|
| pohyb v místnosti | PIR 521 (0004) | dosah 8–12 m (závisí na umístění a prostředí), 9V baterie |
| pohyb se zvířetem v domě | PR02 (0493) | imunita vůči zvířatům do 30 kg |
| pohyb venku | SPR01 (0479) | krytí IP65, solární panel |
| otevřené okno nebo dveře | magnetický kontakt 0009 | vysílá na 433 MHz |
| únik plynu | detektor 558W (0110EU) | LPG, zemní a městský plyn, napájení ze zásuvky |
| voda na podlaze | čidlo W9 (0009Water) | sonda na kabelu |

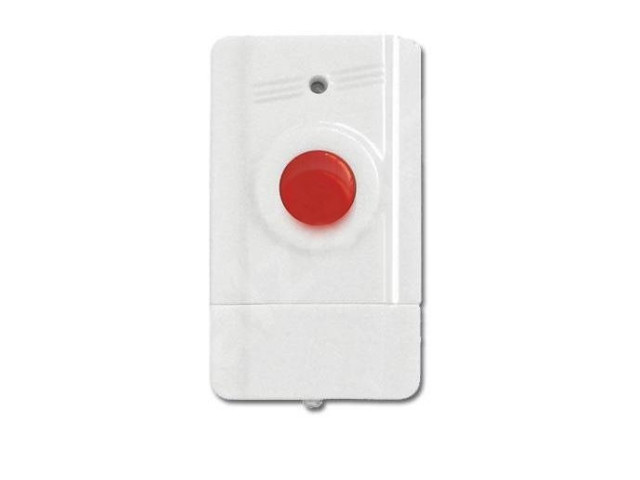

| tíseň | SOS tlačítko 138W-W (0140) | funguje i při vypnutém střežení |
Domovní alarm drátový: jednoduchá sestava
Jednoduchý drátový alarm do domu tvoří ústředna se zdrojem, čidla v zónách a siréna. Čidla se připojují kabelem a berou si proud z 12 V, proto o výběru zdroje rozhoduje součet odběrů.
Jak sečíst odběr drátového alarmu?
Odběry z karet se sčítají: duální PIR DG556B bere nejvýše 31 mA, stropní DG467 20 mA, venkovní DG85 a E180 po 30 mA, detektor tříštění skla DG457 35 mA a drátová siréna LM103 nebo S120DB 300 mA. Dvě čidla DG556B, detektor DG457 a siréna S120DB dají dohromady přibližně 400 mA, zdroj nebo výstup ústředny tedy musí tento proud zvládnout s rezervou. Ústředny a další sestavy pro chytré i GSM alarmy najdete v kategorii Alarmy a detektory.
Alarmy se liší hlavně tím, jak čidlo předá poplach ústředně. Podle toho vybírejte i všechno ostatní příslušenství.
| Bezdrátová čidla 433 MHz | Drátová čidla EZS | |
|---|---|---|
| Spojení s ústřednou | rádiem, po spárování | kabelem do zóny ústředny, reléový výstup NC/NO |
| Napájení čidla | baterie, u venkovního PIR solární panel | 12 V DC z ústředny nebo zdroje |
| Montáž | rychlá, bez drážek, vhodná i do hotového interiéru | kabeláž při stavbě nebo rekonstrukci |
| Kde se hodí | byt, dům, chata, dodatečné rozšíření | novostavba, provozovna, sklad, profesionální instalace |
| Na co myslet | dosah a výměna baterií; protokol ústředny | proudový odběr sirén a čidel, tamper smyčka |
U bezdrátových výrobků platí pravidlo, které uvádějí i karty: stejná frekvence 433 MHz sama o sobě nezaručuje spolupráci. Rozhoduje komunikační protokol a to, zda ústředna umí čidlo naučit. Pro chytrý Tuya alarm ZONEWAY-TW12, který bezdrátová čidla 433 MHz přijímá, proto jako příslušenství pro základnu alarmu Tuya doporučíme jen to, co jsme ověřili. Samotná ústředna TW12, kterou ovládá Tuya aplikace (Tuya Smart nebo Smart Life), a Wi-Fi senzory jsou v kategorii Alarmy a detektory.
Pohybová čidla a kontakty

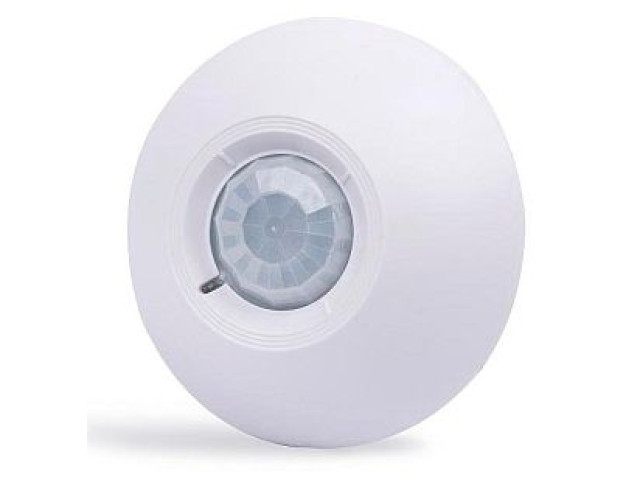

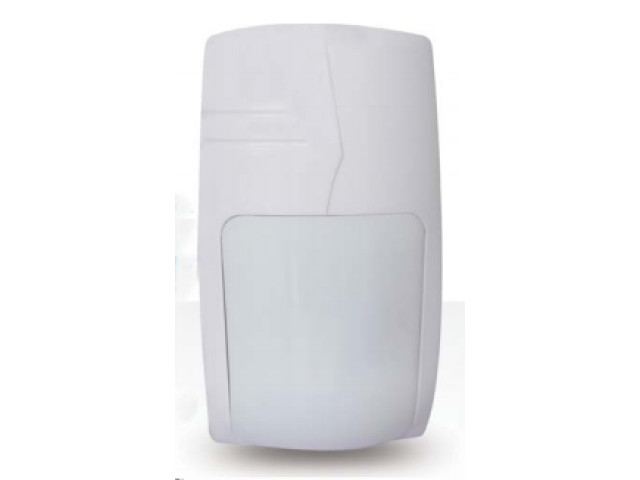

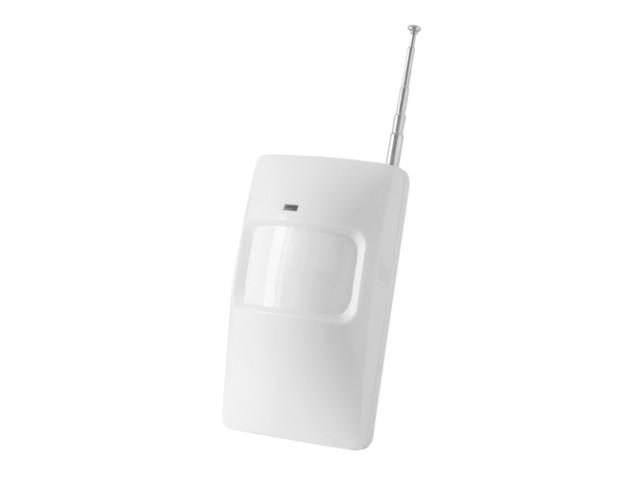

Pohybové PIR čidlo je základ každé sestavy. Bezdrátově vybírejte z modelu ZONEWAY 521 (0004) s dosahem 8–12 m na 9V baterii, PR02 (0493) s imunitou vůči zvířatům do 30 kg a dosahem kolem 8 m, stropního CPR01 (0549) s dosahem 12 m a venkovního SPR01 (0479). To má krytí IP65, dva PIR senzory a solární panel, který dobíjí akumulátory; podle čočky hlídá plochu 12 × 12 m, úzkou „záclonu“ nebo ignoruje zvířata do 25 kg.

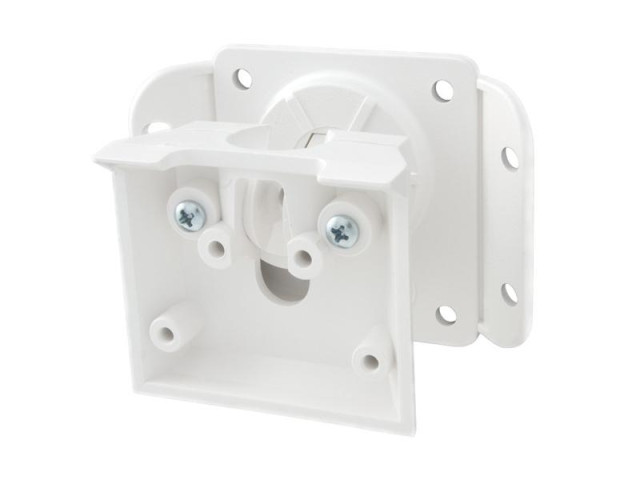

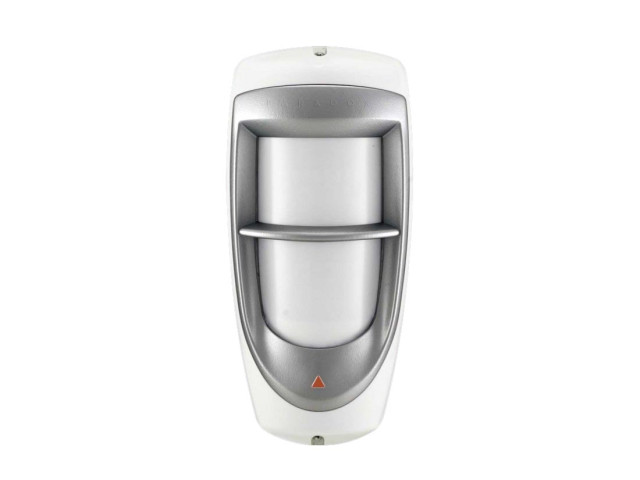

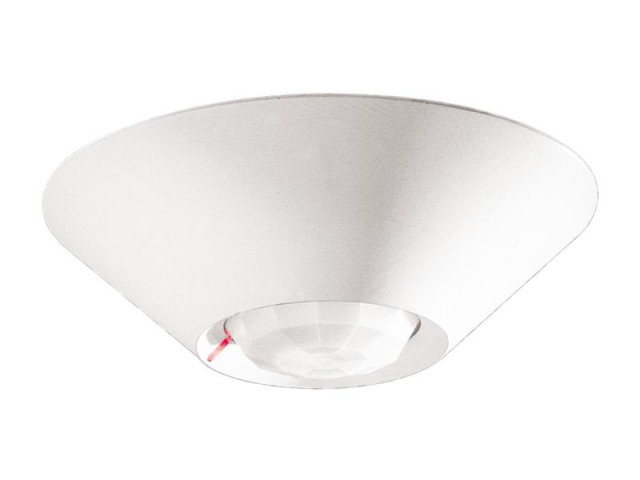

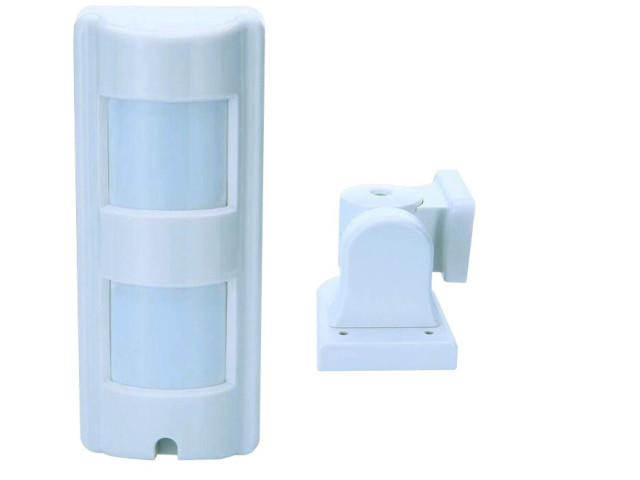

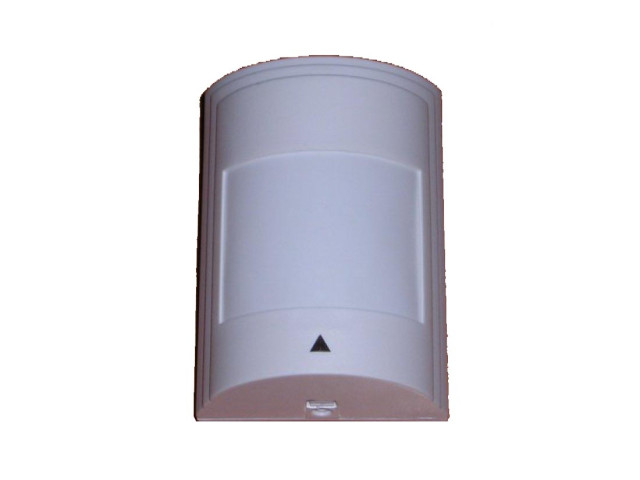

Pro drátový alarm jsou připravené duální PIR DG556B (0047) s imunitou do 10 kg, stropní DG467 (0296) s pokrytím podle výšky montáže, venkovní DG85 (0076A) s krytím IP55 a imunitou do 40 kg a venkovní E180, které kombinuje PIR s mikrovlnou a hlídá i zakrytí čidla (antimasking). Natočit čidlo pomůže nastavitelný držák 0354 nebo kloubový držák 1104.

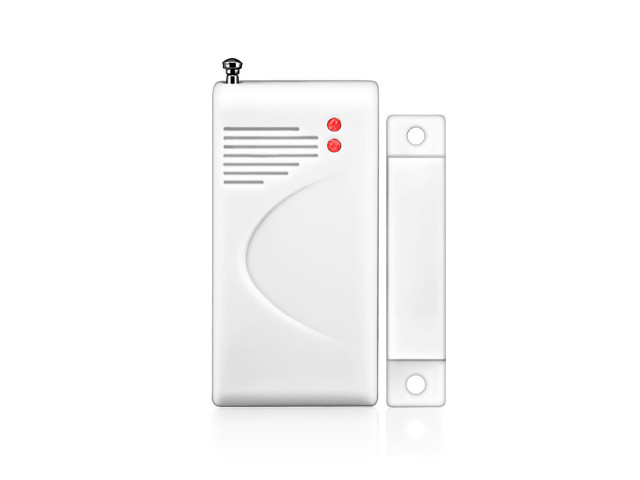

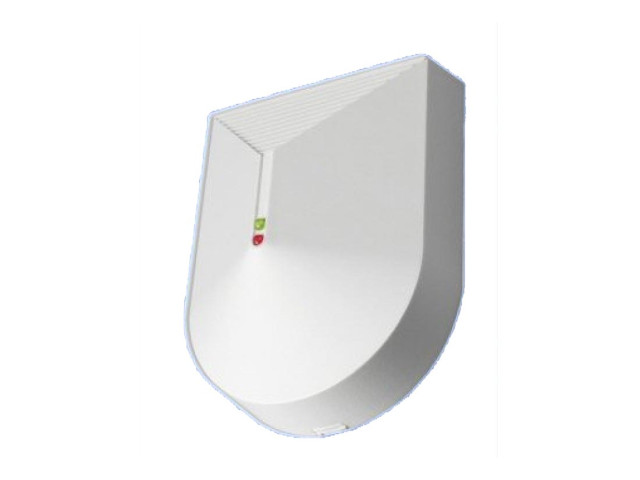

Otevření okna či dveří ohlásí bezdrátový magnetický kontakt 0009, pro žaluzie a rolety je povrchový drátový kontakt ALF-MC23 (0486) s rozchodem 30–50 mm. Prosklené výlohy a terasové dveře chrání akustický detektor tříštění skla DG457 (0117B) s dosahem až 9 m.
Hlásiče kouře a plynu k alarmu

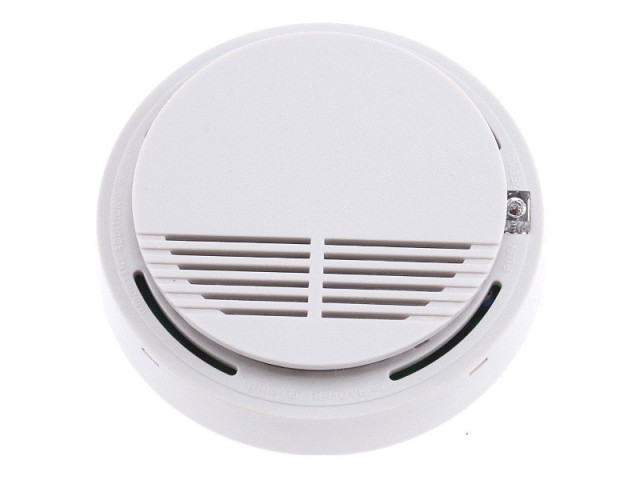

- bezdrátový detektor kouře 0010 (433 MHz) má vlastní sirénu 85 dB, takže zahouká i tehdy, když ústředna není zapnutá,

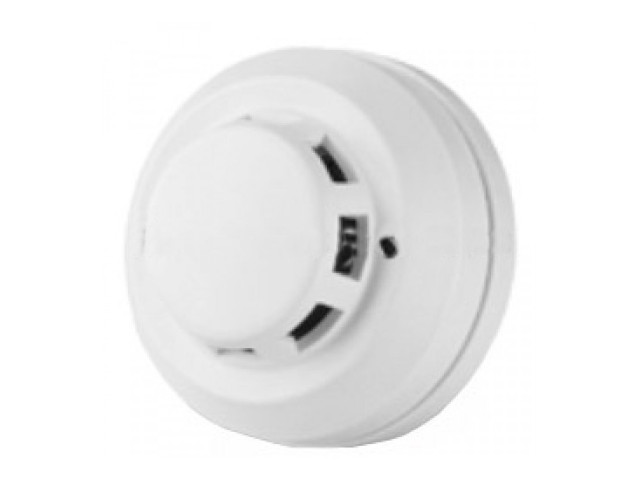

- drátový detektor kouře 0010A se sirénou a světlem pracuje v širokém rozsahu 12–40 V DC,

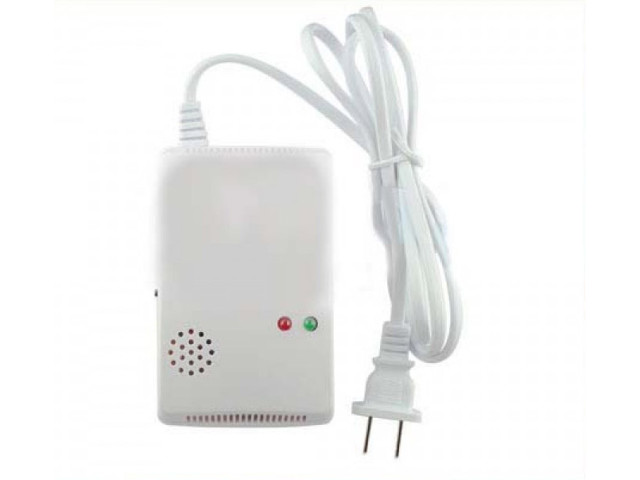

- detektor hořlavých plynů 558W (0110EU) hlídá LPG, zemní a městský plyn, napájí se ze zásuvky a poplach umí poslat bezdrátově kompatibilní ústředně,

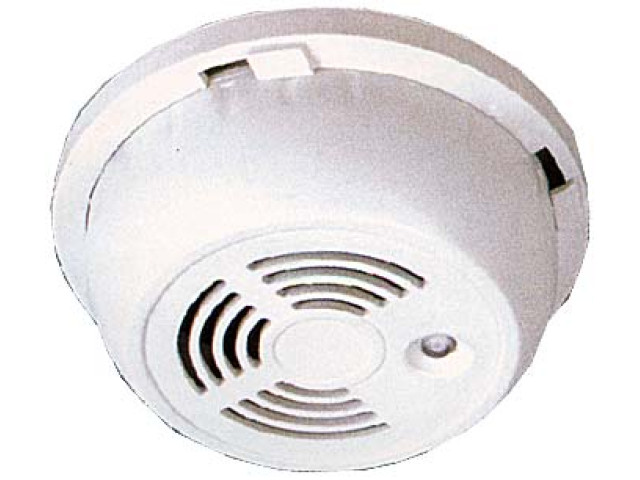

- drátový senzor plynu 0109 pro LPG, CNG a svítiplyn potřebuje 12–24 V DC,
- síťový detektor GO31 (E098) pro LPG a CNG upozorní vlastní sirénou nad 70 dB.
Únik vody k ústředně hlídá záplavové čidlo W9 se sondou na kabelu.
Sirény k alarmu

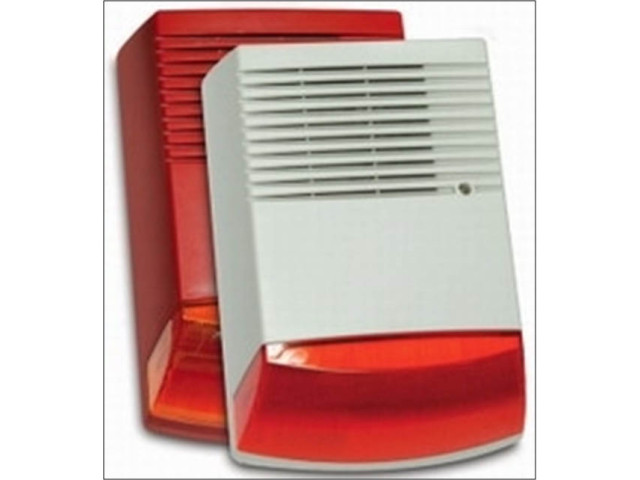

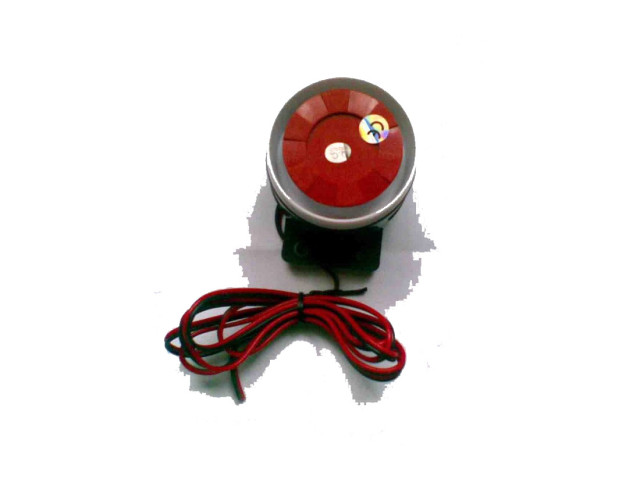

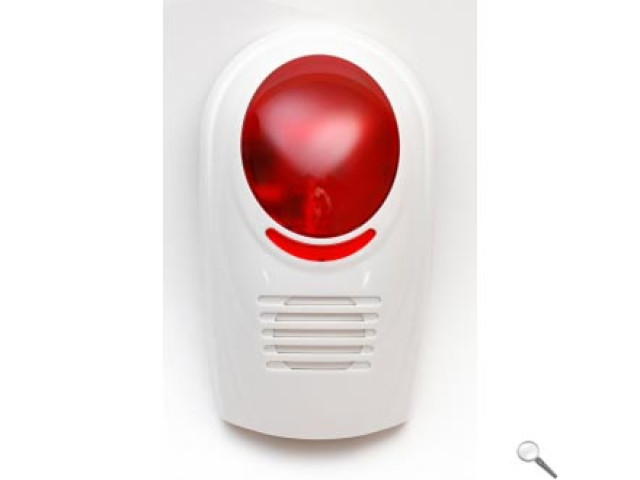

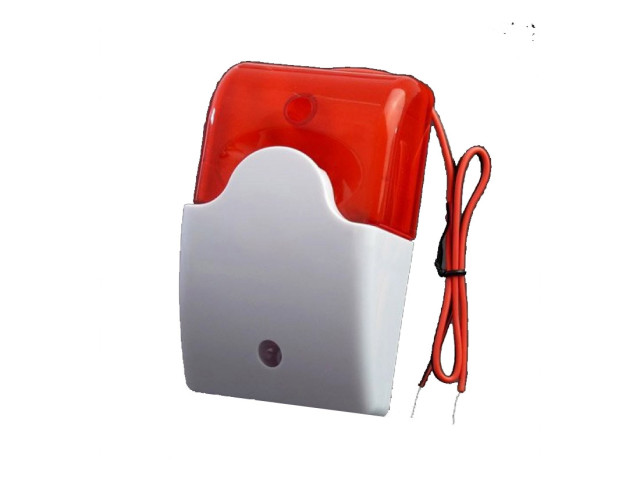

Hlasitá siréna odradí i v okamžiku, kdy nikdo nesleduje telefon. Bezdrátová venkovní siréna 606W-W (0189) má 120 dB a světelný poplach, napájí se z 230 V a při výpadku proudu ji drží záložní baterie. Mezi drátovými jsou červená strobo siréna LM103 (0011B, 120 dB), vnitřní S110DB (0079), siréna S120DB (0118B) do interiéru i exteriéru a venkovní zálohovaná strobo siréna 0077, do které lze vložit akumulátor 12 V až 7 Ah a jejíž zvuk a světlo jde spínat zvlášť. Další venkovní je siréna LM-107. Před zapojením drátové sirény ověřte napájení: LM103 a S120DB pracují na 12 V DC s odběrem 300 mA, siréna 0077 potřebuje 13,8–14,2 V DC a při poplachu odebírá až 1 600 mA, proto počítejte s vlastním napájecím zdrojem.
Ovladače, klávesnice a SOS tlačítka

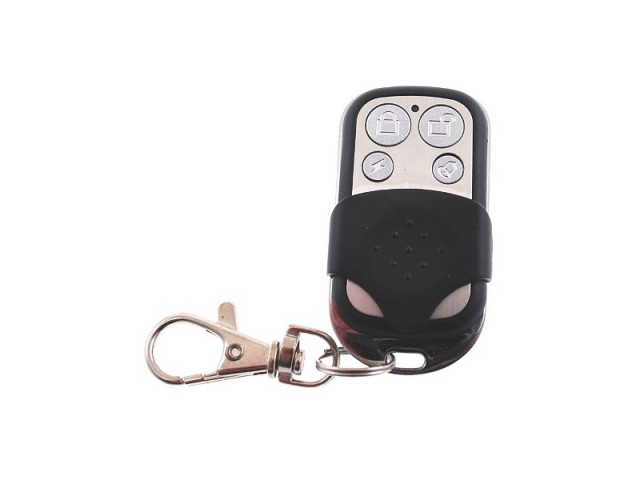

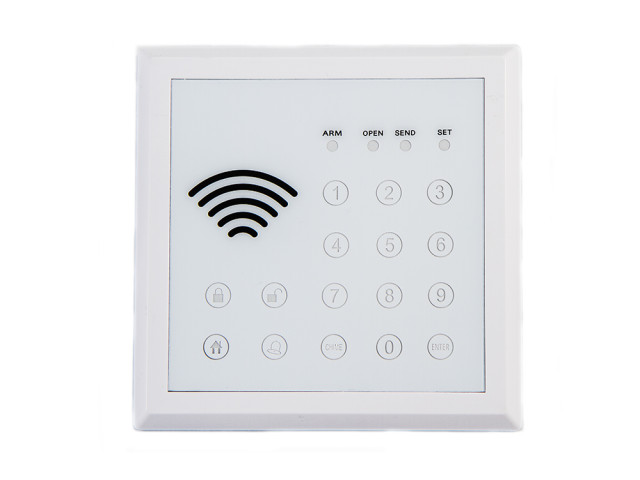

Kovový dálkový ovladač 0049 má čtyři tlačítka – zapnutí, vypnutí, částečné střežení a SOS. Ovladač 0263 je určený jen pro ústředny řady 88X. Bezdrátové klávesnice zastupuje RFID model KP01/10C (0446): zapíná a vypíná alarm i domácí režim, má SOS a zvonek, pustí až 8 uživatelů čipem 125 kHz nebo heslem, takže poslouží i jako kódová klávesnice a umí ovládat i elektrický zámek – zámky a čtečky najdete v kategorii ACS Zoneway. Pro seniory jsou SOS tlačítko 138W-W (0140), funkční i při vypnutém střežení, a náramek SOS01 (0579) s krytím IP65. Tlačítko samo nevolá – poplach, hovor a SMS zajistí ústředna.
Infrazávory na plot, bránu a vjezd

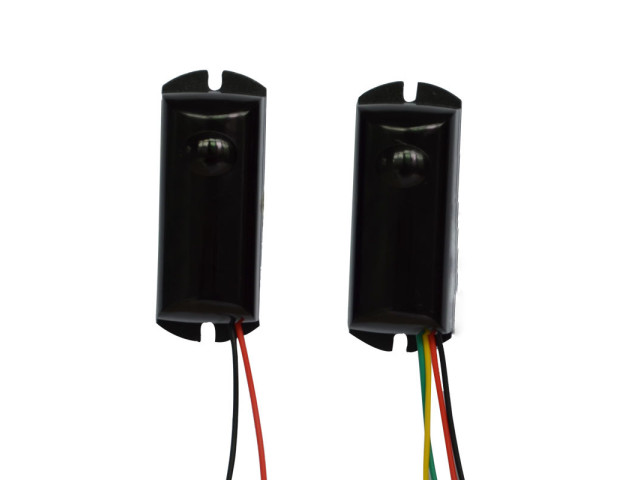

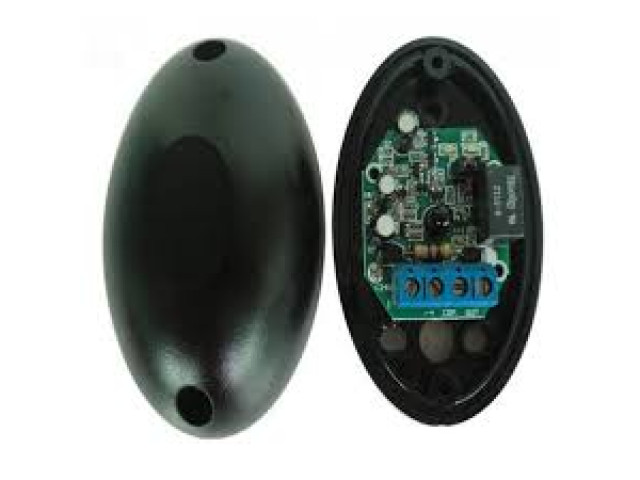

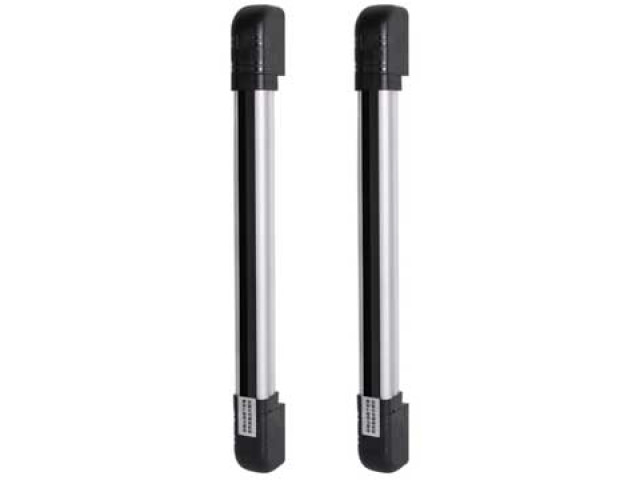

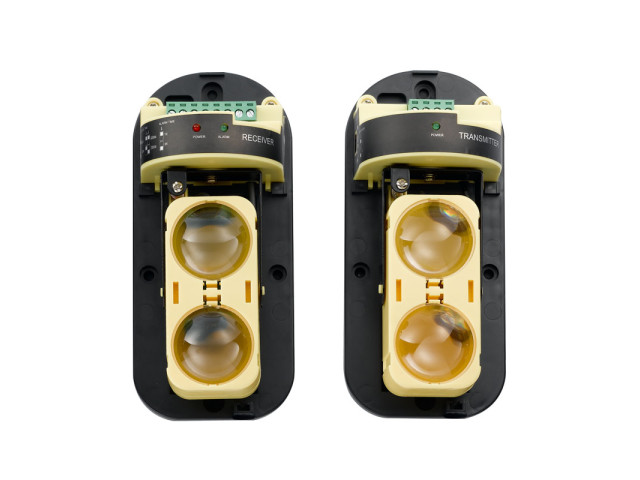

Aktivní infrazávora tvoří neviditelný paprsek mezi vysílačem a přijímačem; každá sada obsahuje oba díly. Na branku nebo průchod stačí tenká D10 (0346) nebo frekvenčně modulovaná D10F (0346F) s dosahem 10 m venku, na vrata D20F (0243F). Pro vjezd či stranu pozemku je dvoupaprsková D60F (0485, 60 m), pro oplocení areálu šestipaprsková bariérová infrazávora BS-06M (0885, 60 m) a na dlouhou linii čtyřpaprsková DH250F (0287H) s dosahem až 250 m. D60F a DH250F vyhlásí poplach až při současném přerušení všech paprsků, což omezuje plané poplachy od drobných předmětů. Dosahy platí za ideálních podmínek, proto při mlze a sněhu počítejte s rezervou.
Příklady sestav
- Byt: bezdrátové PIR, kontakt na vstupní dveře, detektor kouře 0010 a ovladač.
- Dům se psem: PR02 nebo DG556B, kontakty na okna, venkovní siréna 606W-W a klávesnice KP01/10C u vchodu.
- Chata: solární SPR01 venku, PIR uvnitř, záplavové čidlo a podle vzdálenosti opakovač.
- Firma a sklad: drátová čidla, tříštění skla, zálohovaná siréna 0077 a infrazávory D60F nebo BS-06M.
Poplach ověříte pohledem, když alarm doplníte o kamerové sety ZONEWAY.
Časté dotazy
Jak prodloužit dosah bezdrátových čidel?

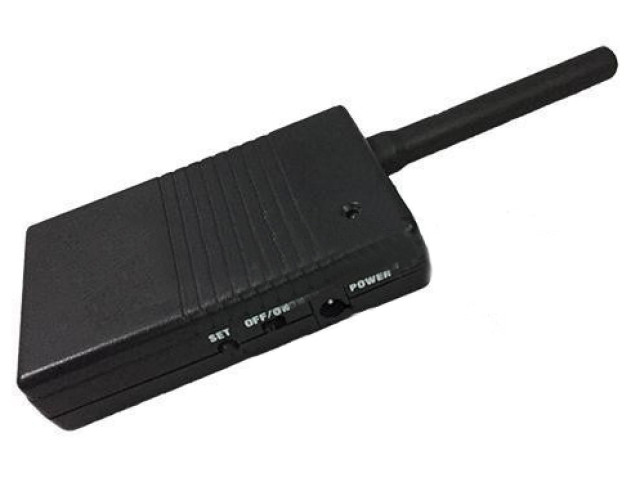

Opakovač SA02 (0551) zachytí signál vzdáleného čidla 433 MHz a pošle ho dál; podle specifikace přidá až 100 m a má záložní akumulátor. U podporovaných ústředen nabízíme i úpravu přijímačem RF107 (0111) s citlivostí −107 dBm.
Jaká čidla jdou k ústředně TW12?
TW12 přijímá bezdrátová čidla 433 MHz.
Funguje detektor kouře i bez ústředny?
Model 0010 má vlastní sirénu a ohlásí kouř přímo v místnosti. Volání a SMS ale zajistí až spárovaná ústředna.
Kolik proudu potřebuje drátová siréna?
LM103 a S120DB odebírají 300 mA při 12 V DC, což zvládne výstup ústředny, který dodá aspoň 300 mA – ověřte to v návodu ústředny nebo pomocný zdroj s dostatečnou rezervou. Zálohovaná siréna 0077 potřebuje 13,8–14,2 V DC a při poplachu až 1 600 mA – napájejte ji z vlastního zdroje.
Jak vysoko montovat PIR čidlo?
Většina nástěnných čidel patří zhruba 2–2,7 m nad podlahu, stropní CPR01 do 1,7–2,5 m. Po montáži vždy proveďte test chůzí.
Co zkracuje dosah infrazávory?
Mlha, déšť, sníh, špinavý kryt, vegetace v trase a nepřesné zaměření. Vysílač a přijímač proto upevněte pevně proti sobě a volte model s rezervou.
Kde najdu návody?
Dokumenty ZONEWAY jsou v sekci Ke stažení a u jednotlivých produktů. Montáž nabízíme podle ceníku na stránce Montáže a servis.
Čidlo na vodu a senzor teploty: do alarmu, nebo do aplikace Tuya
Vodu a teplotu lze hlídat dvěma cestami a rozhoduje, kam má poplach dorazit. Záplavové čidlo W9 pošle signál 433 MHz do spárované GSM ústředny, ta zahouká, pošle SMS nebo hlasové upozornění. Samostatně nefunguje. Wi-Fi senzory hlásí do aplikace Tuya Smart nebo Smart Life a ústřednu nepotřebují, najdete je v kategorii Alarmy a detektory.
| Řešení (kód) | Jak hlásí | Co uvádí karta |
|---|---|---|
| Čidlo na vodu W9 se sondou na kabelu | rádiem 433 MHz do GSM ústředny | sonda pod pračku, myčku, bojler nebo do sklepa; jen rozšiřující čidlo k již instalovanému alarmu |
| Wi-Fi senzor vody ZW-WATER (1055) | Wi-Fi 2,4 GHz, push v aplikaci | kovové sondy, baterie CR123A (není v balení), bez centrální jednotky, jen vnitřní použití |
| Tuya senzor teploty a vlhkosti ZW-TW (1072) | Wi-Fi 2,4 GHz, push v aplikaci | LCD, historie, mez teploty i vlhkosti, alarm 55 dB, 2× AAA nebo micro USB, teplota přibližně −10 až +55/60 °C |
Kam dát čidlo na vodu
Na podlahu pod pračku, dřez, bojler nebo akvárium, nebo do nejnižšího místa sklepa či technické místnosti. Wi-Fi senzor leží vodorovně na zemi, sondu W9 vedete kabelem k místu s rizikem vody.
Ozve se čidlo na vodu i bez internetu?
Čidlo W9 s GSM ústřednou ano: poplach, SMS a hovor zajistí ústředna a internet nepotřebuje. Wi-Fi senzor vody při výpadku internetu do telefonu upozornění neodešle, místní signalizace závisí na modelu.
Hlídá Tuya senzor teploty i sklep a chatu?
Ano, zvlášť má smysl ve sklepě, v garáži, na chatě a ve skladu, kde vlhkost poznáte dřív, než se objeví plíseň. Interval záznamu se nastavuje od 10 do 480 minut a každý senzor v aplikaci pojmenujete podle místa. Jde o samostatné Wi-Fi zařízení, propojení s ústřednou přes scény závisí na modelu.
Obsah zpracoval specialista – elektrotechnik e-shopu Zoneway.cz.
