NVR/XVR

Přehled rekordérů ZONEWAY

NVR, nebo XVR?

XVR rekordér: kolik analogových a IP kamer zvládne

Hybridní XVR dělí své kanály mezi analogové kamery na koaxiálním kabelu a IP kamery po síti. Čím víc analogových vstupů využijete, tím méně IP kamer rekordér přidá. V čistě IP režimu pracuje jako NVR a jeho mez určuje celkový příchozí tok všech kamer.

Čím se liší DVR, XVR a NVR?

DVR je klasický digitální rekordér pro analogové kamery, NVR přijímá jen IP kamery po síti. XVR umí obojí, takže funguje jako AHD rekordér pro starší koaxiální rozvody a zároveň jako NVR pro nové IP kamery. Hybridní rekordér proto zvolte tam, kde chcete postupně přecházet z analogových kamer na IP.

Jak vybrat NVR rekordér podle počtu IP kamer?

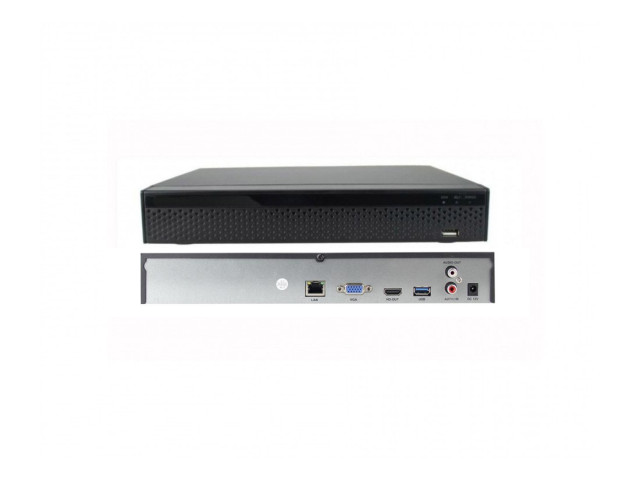

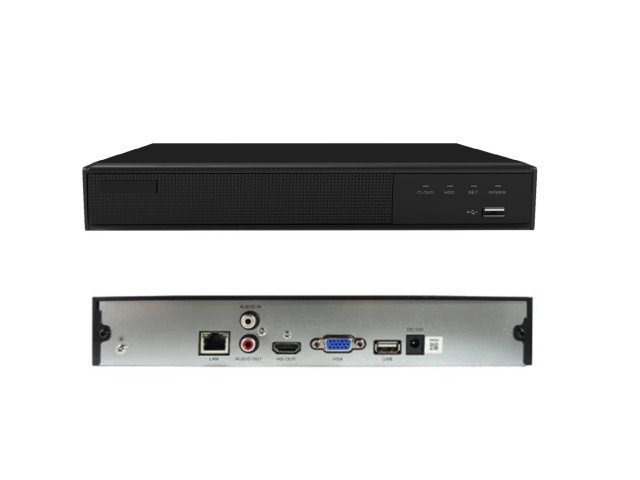

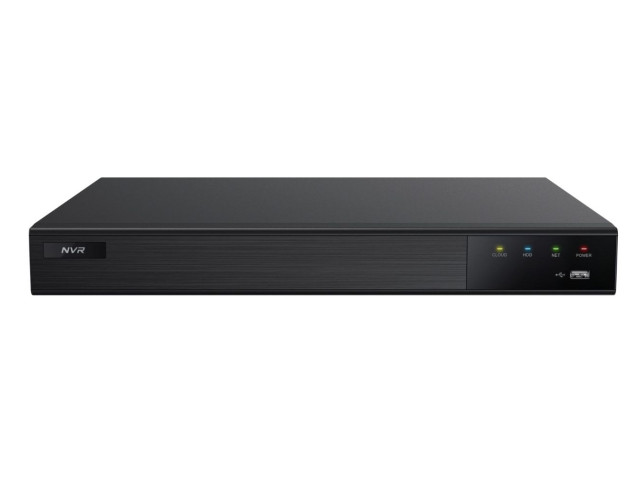

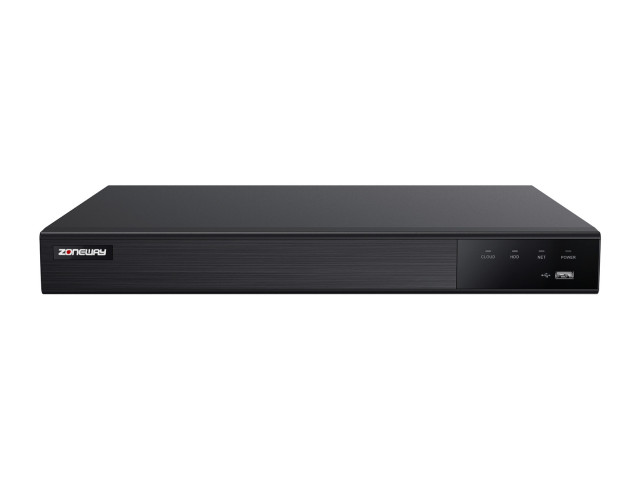

Pro 16 IP kamer slouží NVR3016, pro 32 IP kamer NVR3632. Obě zařízení nemají vlastní PoE porty, napájení kamer zajistí samostatný PoE switch. Jako ONVIF NVR přijímají i kamery jiných značek přes ONVIF, chytré události a vyhledávání podle osob a vozidel fungují s AI kamerami ZONEWAY.

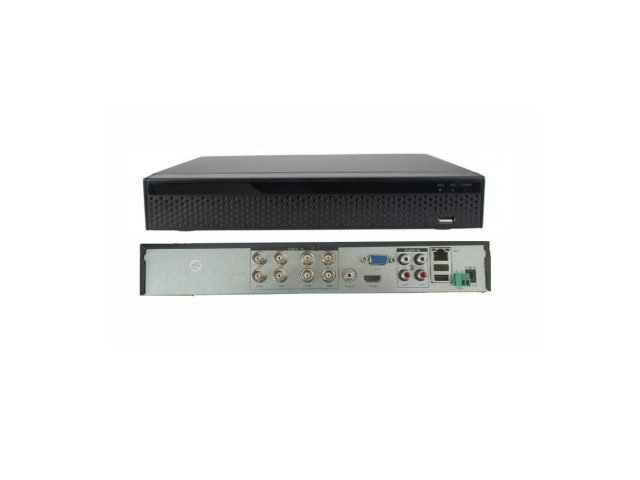

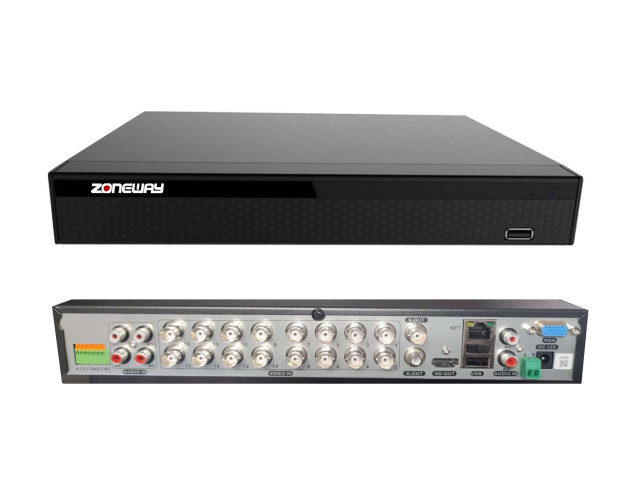

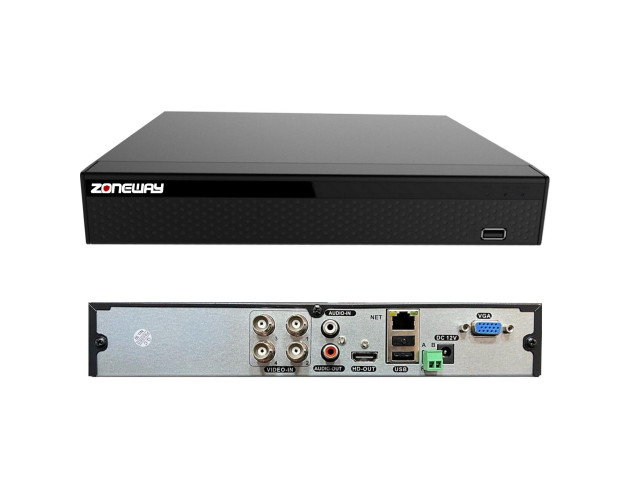

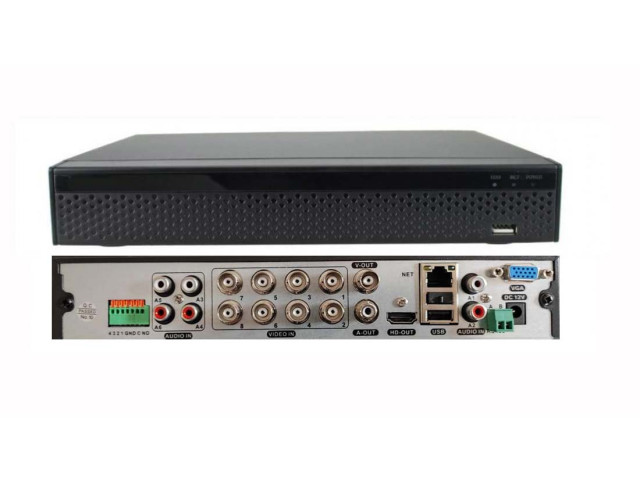

NVR (síťový rekordér) přijímá obraz z IP kamer po počítačové síti. Kamery napájí PoE switch a rekordér se připojí do stejné sítě – NVR3016 ani NVR3632 vlastní PoE porty nemají, a tak počet kamer neomezuje napájení v rekordéru. Hybridní XVR má navíc vstupy BNC pro analogové kamery AHD, HD-TVI, HD-CVI i starší CVBS (960H). Hodí se, když ve zdech už vedou koaxiální kabely: staré kamery zůstanou, rekordér vyměníte a nové IP kamery přidáte po síti. V menu XVR volíte kombinaci kanálů, například u XVR2104 čtyři analogové a čtyři IP, dvě analogové a sedm IP, nebo šestnáct IP.

Na co se dívat při výběru

Počet kamer v plném rozlišení

Údaj „16CH“ neznamená, že všech 16 kamer poběží v nejvyšším rozlišení. Například NVR3016 nahraje všech 16 kamer až ve 4K v plných 25 snímcích za sekundu, ale kamer s rozlišením 12 MPx jen 10; NVR3632 zvládne 32 kamer do 12 MPx. U analogových vstupů XVR2104 platí 25 snímků za sekundu do Full HD a 8 snímků ve 4K. Počítejte s rezervou pro další kamery.

Disk a délka archivu

Disk se objednává zvlášť a na kartě rekordéru ho přidáte jako volbu 1 až 8 TB. Po zaplnění rekordér přepisuje nejstarší záznam. Orientačně: čtyři kamery s tokem kolem 2 Mb/s zaplní 1 TB přibližně za 11 dní, 8 TB vystačí zhruba na tři měsíce. Komprese H.265+ a nahrávání jen při pohybu archiv prodlouží.

Výstup na monitor a ovládání

Rekordéry mají HDMI (u většiny až 4K) a VGA, XVR2104 i výstup CVBS pro starší monitor. Ovládají se myší v českém menu; průvodce prvním spuštěním nastaví čas, disk a síť.

Chytré vyhledávání a upozornění

XVR rozpozná v obraze člověka, takže upozornění nespouští stromy ani zvířata. NVR3016 a NVR3632 využijí s AI kamerami ZONEWAY 15, resp. 17 chytrých funkcí: narušení oblasti, překročení čáry, detekci a rozpoznávání obličejů (NVR3632 s databází až 2 000 tváří) nebo čtení SPZ. Záznam pak vyhledáte podle chodce, vozidla, obličeje nebo značky místo zdlouhavého přetáčení. Většina rekordérů má alarmové vstupy pro čidla a výstup pro sirénu, XVR navíc ovládání otočných kamer po RS485 nebo po koaxiálním kabelu.

Vzdálený přístup a zálohování

Rekordér připojíte k routeru, v aplikaci V247 naskenujete QR kód z menu a obraz máte v telefonu bez veřejné IP adresy. Na počítači použijete program iVMS pro Windows nebo macOS, případně webový prohlížeč. Úsek záznamu zálohujete na USB disk, do sítě nebo do cloudového úložiště, i ve formátu AVI.

Po vybalení rekordéru

1. Vložte a přišroubujte disk, připojte monitor přes HDMI, myš a síťový kabel do routeru.
2. Zapněte rekordér, projděte průvodce a nastavte silné heslo administrátora.
3. Kamery ZONEWAY přidáte v menu vyhledáním v síti; kamery jiných značek přes ONVIF.
4. Nastavte režim nahrávání a chytré události, pak aplikaci V247 a upozornění.
5. Rekordér umístěte do větraného místa a spolu se switchem a routerem ho připojte k záložnímu zdroji UPS.

Návody, software a firmware

Na stránce Ke stažení je český návod k rekordérům NVR a XVR, technické listy všech šesti modelů, aplikace V247, programy iVMS a firmware zvlášť pro NVR a XVR. Rekordéry si nový firmware umí najít samy; ruční aktualizaci doporučujeme předem probrat s naší technickou podporou. Kamery k rekordérům vyberete ve Venkovních IP kamerách a Vnitřních IP kamerách, switche a další doplňky v kategorii Příslušenství ZW.

Časté otázky k rekordérům ZONEWAY

Dodáváte rekordér i s diskem?

Ne, disk přidáte jako volbu na kartě rekordéru nebo použijete vlastní SATA disk určený pro nepřetržitý záznam.

Nahraje rekordér kamery jiné značky?

Ano, přes ONVIF – například kamery Hikvision nebo Dahua, pokud ONVIF podporují. Obraz a nahrávání fungují, chytré události a vyhledávání podle osob a vozidel jsou dostupné s AI kamerami ZONEWAY.

Mohu ponechat staré analogové kamery?

Ano, s hybridním XVR. Kamery AHD, TVI, CVI i starší analogové zůstanou na koaxiálních kabelech a nové IP kamery přidáte po síti.

Potřebuji rekordér s PoE porty?

Ne. Kamery napájí samostatný PoE switch (pro čtyři kamery stačí PoE switch se 4 porty), který lze umístit blíž ke kamerám a snadno zálohovat.

Nahrává rekordér bez internetu?

Ano. Internet je potřeba jen pro sledování z mobilu, upozornění a cloudovou zálohu.

Jakou aplikaci použít?

Doporučená je V247 pro Android i iPhone; starší BitVision funguje dál, ale nové funkce už nedostává.

Obsah zpracoval Ing. Václav Turek, technik, ve spolupráci s technikem-testerem Dyrkou.
