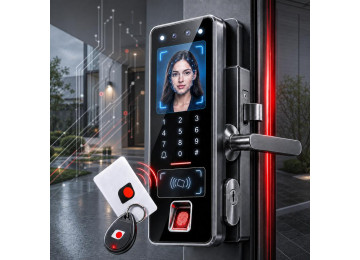

ACS Zoneway

Od jedné branky po firemní docházku

Přístupový systém ZONEWAY se skládá ze tří částí: z čtečky, která přečte čip, PIN, otisk nebo obličej, z vyhodnocení, které rozhodne, zda smí dotyčný projít, a z výstupu, který sepne zámek. U autonomních zařízení je všechno v jednom těle u dveří. U systémových řešení čte venkovní čtečka a rozhoduje jednotka uvnitř budovy, kam se k relé nikdo nepovolaný nedostane. Docházkové terminály tvoří i elektronický docházkový systém na otisk prstu či obličej: zapisují příchody a odchody zaměstnanců a data exportujete na USB disk. Pro jedny dveře rodinného domu obvykle stačí autonomní klávesnice, pro kancelář s desítkami lidí nebo pro více vchodů se vyplatí oddělená řídicí jednotka a správa z počítače nebo z aplikace.

Rychlý výběr podle situace

Čip, karta, otisk, nebo obličej?

EM 125 kHz je nejrozšířenější technologie levných čipů a karet; čtou ji třeba SA-0109EM, SF1 nebo zápustná S1 (1103) s pamětí na 3 000 karet. MIFARE 13,56 MHz je jiná rodina médií, odolnější proti kopírování; pro smíšené prostředí jsou tu dvoufrekvenční čtečky SK5-X (0664) a PCD-01 NFC (1028). Než objednáte, porovnejte frekvenci stávajících čipů – podobný vzhled o kompatibilitě nic neříká.

Při otevírání dveří na otisk prstu odpadají ztracené čipy, kapacita je ale menší: SF1 pojme 3 000 uživatelů, z toho 1 000 otisků, EF1 800 otisků a 3 000 karet. Rozpoznání obličeje je nejpohodlnější pro firmy s častým střídáním směn – terminál AI06 uvádí až 5 000 uživatelů a 500 000 záznamů. Biometrické údaje zaměstnanců jsou citlivé osobní údaje; před nasazením si ujasněte účel a právní základ a lidem, kteří nesouhlasí, nabídněte kartu. Jde o obecnou informaci, ne o právní radu.

Zapojení: Wiegand, převodníky a relé

Systémové čtečky předávají číslo karty rozhraním Wiegand (26 nebo 34 bitů, u některých modelů až 44). Formát musí souhlasit na čtečce i na jednotce. Na delší vzdálenost pomůže dvojice převodníků RS485-WG26 (0814), se kterou se Wiegand prodlouží až na 1,2 km po dvou vodičích; do počítačové sítě ho převede WG-TCP-II (0921) se dvěma vstupy Wiegand a portem RJ45. Řídicí jednotka INBIO260 obslouží dvoje dveře až se čtyřmi čtečkami, komunikuje přes RS485 i TCP/IP a spravuje se programem v počítači.

Na straně dveří rozhoduje typ zámku. Kde nejde do zárubně osadit elektrický otvírač dveří, třeba u celoskleněných dveří, se používá čepový zámek, u skla s držákem na sklo. Čepový elektrický zámek BL-3000 (0650) pro dřevěné a ocelové dveře se při ztrátě napětí odemkne (fail-safe). Zadlabací BL-2900 (0984) zůstane bez napájení zamčený a jde vždy odemknout i klíčem s vložkou FAB. Pro dveře, které mají stát otevřené, je magnetický držák dveří DH-60 (0593) do 80 kg. Ovládat zámek z telefonu umí Wi-Fi relé G1 (E0153) s kontaktem do 10 A.

Montáž a provoz bez starostí

• Čtečka čipů na dveře nebo RFID čtečka na branku má mít venku krytí IP65 a vyšší, jinak ji chraňte stříškou; klávesnice SA-0109EM s krytím IP53 patří do krytého vstupu.
• Zdroj počítejte s rezervou pro zámek i čtečku a u důležitých vstupů přidejte zálohu napájení.
• U dveří s magnetem nebo elektrickým zámkem nezapomeňte na odchodové tlačítko, například bezdotykové EB-16R (0993) s dálkovým ovladačem 433 MHz.
• Kabel ke dveřnímu křídlu veďte kabelovou průchodkou DL-33 (0503A); stav dveří hlídá kontakt DL-34 (0503).
• Karty do docházkového softwaru načtete stolní USB čtečkou R40DB (0511C, EM) nebo SR7CB (0511D, MIFARE).

Aplikace Tuya, TTLock a brány

Část zařízení se spravuje přímo v aplikaci Tuya Smart: klávesnice T12EM-W-WIFI-2, terminály AI519F a AI06 nebo přístupová jednotka CFD3 (1076). Bluetooth zámky a vložky, například biometrický zámek iLock02 (1078) s Bluetooth, potřebují pro dálkové ovládání bránu Tuya; její aktuální dostupnost vám na dotaz potvrdíme. Pro aplikaci TTLock máme brány Gateway G2 (1084) a G3P s LAN a PoE (1057) a schránku na klíče K3-F (1008); brány obou systémů spolu nespolupracují.

Časté otázky k přístupovým systémům ZONEWAY

Přečte nová čtečka naše dosavadní čipy?

Jen pokud souhlasí frekvence a typ média. Přístupové čipy EM 125 kHz čte většina klávesnic, MIFARE jen čtečky s 13,56 MHz.

Je potřeba počítač nebo internet?

U autonomních čteček ne – uživatelé se programují přímo na zařízení nebo dálkovým ovladačem. Docházkové terminály se připojují k síti nebo se z nich data exportují na USB disk; aplikace Tuya potřebuje internet.

Kolik lidí zvládne jedna klávesnice?

Podle modelu: SA-0109EM až 1 000 uživatelů, T12EM-W-WIFI-2 až 2 000, čtečka S1 3 000 karet. Pro stovky zaměstnanců a více dveří doporučujeme terminál nebo řídicí jednotku.

Co se stane při výpadku proudu?

Zámek fail-safe se odemkne, zámek fail-secure zůstane zamčený. Uživatelé zůstávají uložení v paměti zařízení. Kde je to důležité, přidejte záložní zdroj nebo zámek s mechanickou vložkou.

Jde vstup zapojit k videozvonku?

Ano. Tabla IP videozvonků ZONEWAY s písmenem D mají vlastní čtečku 125 kHz a relé pro zámek; samostatnou čtečku lze připojit paralelně na stejný zámek.

Jak probíhá načtení QR kódu u vstupu?

Návštěva dostane kód od systému, ke kterému je čtečka připojená, a přiloží ho ke čtečce. Čtečky R36C a R35B pak předají číslo kódu přes Wiegand nebo RS485 stejně jako číslo karty.

Kde najdu návody?

České návody a programovací postupy jsou u jednotlivých výrobků.

ACS systém: z čeho se přístupový systém skládá a jak velký zvolit

ACS je zkratka pro Access Control System, tedy přístupový systém: řízení vstupu čipem, PINem, otiskem nebo obličejem. Podle velikosti se rozlišují tři stupně:

• autonomní zařízení: klávesnice, čtečka nebo terminál s pamětí uživatelů a relé v jednom těle, stačí na jedny dveře nebo branku,
• systémový přístupový systém: venkovní čtečka pouze čte a rozhoduje jednotka uvnitř budovy, například INBIO260 pro dvoje dveře a až čtyři čtečky,
• síťový systém: k jednotce přibude správa z počítače a export docházky.

Pro rodinný dům vystačí první stupeň, firmě s desítkami lidí a více vchody se vyplatí druhý nebo třetí.

Kódová klávesnice ke dveřím: PIN, čip, nebo obojí

Samotný PIN se snadno předá dál, proto se pro firmy a nájemníky kombinuje s čipem nebo otiskem. Přístupové systémy s aplikací Tuya jsou přehledně také v kategorii Přístupové systémy.

Jak získám kopii čipu ke dveřím?

Další čip se nekopíruje z původního, ale přidá do paměti čtečky nebo jednotky jako nový uživatel. U autonomních čteček se uživatelé programují přímo na zařízení nebo dálkovým ovladačem, u systémových řešení v programu v počítači, přesný postup uvádí návod k modelu. Stačí tedy koupit čip stejné technologie (EM 125 kHz nebo MIFARE 13,56 MHz) a zadat ho do systému. Samostatné kopírky čipů v nabídce nemáme. Čip EM 125 kHz nese pevné číslo bez šifrování, pro bezpečnější vstup zvolte MIFARE nebo kombinujte čip s PINem.

Obsah zpracoval Ing. Václav Turek, technik, ve spolupráci s technikem-testerem Dyrkou.
