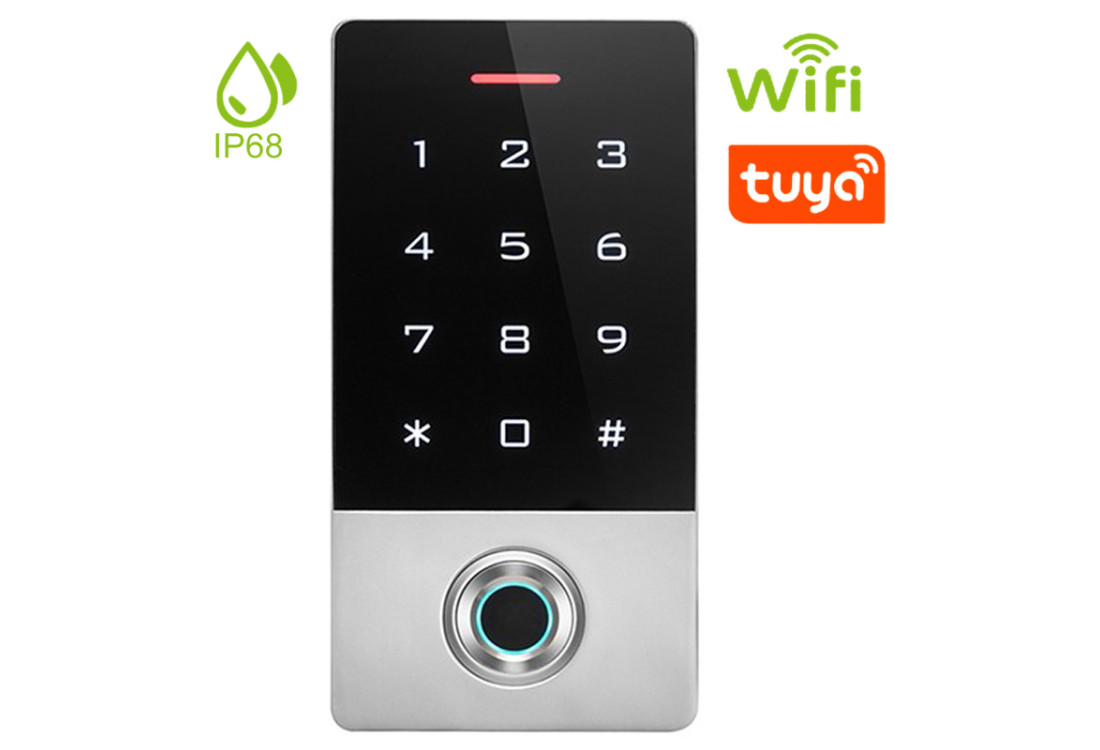

Biometrická klávesnice ZONEWAY TF1W-TUYA: otisk prstu, karta a PIN v jedné kovové čtečce TF1W-TUYA je autonomní biometrická čtečka s klávesnicí, která pustí dovnitř podle otisku prstu, karty EM 125 kHz nebo PI... více
TF1W-TUYA je autonomní biometrická čtečka s klávesnicí, která pustí dovnitř podle otisku prstu, karty EM 125 kHz nebo PIN kódu, a navíc se dá ovládat z mobilní aplikace Tuya přes Wi-Fi. Má celokovové antivandal tělo s krytím IP65, takže ji můžete umístit i venku u vrat nebo vchodu, a v paměti udrží až 10 000 uživatelů. V jednom těle je tedy čtečka otisků prstů, čtečka RFID karet i přístupová klávesnice na PIN kódy.
Způsoby vstupu lze kombinovat, takže například zaměstnanec používá otisk, brigádník kartu a návštěva PIN. Kód, karta i prst jsou v jednom zařízení, bez další klávesnice nebo samostatné čtečky karet.
Po spárování s aplikací se čtečka chová jako chytré relé: otevřete dveře z telefonu doma i z dovolené, protože spojení běží přes službu P2P a nepotřebujete veřejnou IP adresu. V aplikaci také nastavíte časové plány zapnutí a vypnutí a cyklický režim. Nastavení zůstává zachované při výpadku napájení i při výpadku Wi-Fi.
Videoukázky níže ukazují aplikaci Tuya s klávesnicí a čtečkou ZONEWAY.
TF1W-TUYA funguje jako autonomní čtečka: nejčastěji se zapojuje jako mezikus mezi dveře a elektrický zámek, relé NO / NC / COM spíná zámek s proudem až 3 A. Zároveň má rozhraní Wiegand 26 pro vstup i výstup, takže ji lze připojit k řídicí jednotce a použít jako čtečku v rozsáhlejším přístupovém systému. Dobu otevření dveří nastavíte v rozsahu 0 až 99 sekund.
Napájení je 12 až 24 V DC, vhodný je třeba běžný síťový zdroj 12 V DC. Příbuznou kovovou čtečku otisků a karet se správou infračerveným ovladačem najdete u modelu ZONEWAY F3-EM.
Schéma zapojení je k dispozici na obrázcích níže i v návodu. Pozor: šedý vodič (alarm) už od listopadu 2020 není k dispozici, proto s alarmovým výstupem nepočítejte.
| Parametr | Hodnota |
|---|---|
| Identifikace | otisk prstu (kapacitní snímač), karta EM 125 kHz, PIN, aplikace Tuya |
| Kapacita | 10 000 uživatelů (kód, otisk, karta) |
| Čtecí vzdálenost karty | 3 až 6 cm |
| Rozhraní | Wiegand 26 (vstup i výstup), relé NO / NC / COM |
| Výstup pro zámek | nejvýše 3 A |
| Napájení | 12 až 24 V DC ±10 % |
| Odběr | klidový nejvýše 80 mA, ve spánku nejvýše 30 mA |
| Doba otevření dveří | 0 až 99 s, nastavitelná |
| Krytí a provedení | IP65, celokovové tělo, antivandal |
| Vlhkost | 20 až 90 % RH |
| Rozměry | 139 × 56 × 20 mm |
Ne, čtečka karet EM, otisk i klávesnice jsou zabudované. Karty jsou typu EM 125 kHz.
Čtečka si zachová všechna nastavení, nic se nemaže a po obnovení napájení nebo sítě pracuje dál.
Až 10 000 uživatelů, ať už se identifikují kódem, otiskem nebo kartou.
Ano, tělo je celokovové antivandal s krytím IP65. Přípustná vlhkost vzduchu je 20 až 90 % RH.
Český návod ve formátu DOCX a originální anglický návod v PDF jsou ke stažení v záložce Ke stažení u produktu.
Obecný návod pro aplikaci Tuya a ovládání zařízení ZONEWAY je k dispozici ve formátu PDF.
Obecný návod pro aplikaci Tuya (PDF)
Aplikace Tuya Smart je zdarma pro Android i iOS.
Tuya Smart pro Android (Google Play)
Tuya Smart pro iOS (App Store)
Alternativou je aplikace Smart Life – Smart Living, rovněž zdarma pro Android i iOS.
Smart Life – Smart Living pro Android (Google Play)
Smart Life – Smart Living pro iOS (App Store)
TUYA je globální vývojářská platforma "AI + IoT" a přední světová hlasová interaktivní platforma, která spojuje spotřebitele, výrobní značky, OEM výrobce a distributory. Tuya propojuje jednotlivé přístroje v chytré domácnosti a hraje zásadní roli ve světě Internetu věcí (Internet Of Things - IoT). V rámci šifrované komunikace dokáže propojit zařízení různých výrobců při zachování jejich vzájemné kompatibility a pohodlného ovládání. Cílem je poskytnout zákazníkům jednoduché řešení pro "IoT - Internet věcí".
Po celém světe byla zřízena 3 hlavní datová centra s cloudovým uložištěm dat s pokrytím Asie, Evropy a Ameriky.
Datová centra - ASIE: Ali Hangzhou (hlavní serverovna), Qingdao (serverovna) a Šanghaj (serverovna).
Datová centra - AMERIKA: Oregon (hlavní serverovna) a Virginie (serverovna).
Datová centra - EVROPA: Frankfurt nad Mohanem (serverovna).
Zařízení ZONEWAY s platformou Tuya (kamery, videozvonky, zámky, čidla, spínače) se ovládají v jedné aplikaci Tuya Smart / Smart Life.
SMART elektronika – chytrá domácnost
Obsah zpracoval Ing. Václav Turek, technik.
| Druh zařízení | samostatná čtečka s klávesnicí, snímačem otisků a Wi-Fi (Tuya); vodotěsná a odolná proti vandalům |
|---|---|
| Čím lze dveře odemknout | kódem PIN, kartou EM 125 kHz, otiskem prstu (kapacitní snímač) nebo v aplikaci Tuya Smart / Smart Life; jednotlivé způsoby lze vzájemně kombinovat |
| Počet uživatelů v paměti | 10 000, ať se hlásí kódem, otiskem prstu nebo RFID kartou |
| Podporované karty | EM 125 kHz |
| Čtecí vzdálenost karty | karta se čte z odstupu 3 až 6 cm |
| Rozhraní pro řídicí systém | Wiegand 26 jako vstup i výstup, dále relé s kontakty NO, NC a COM |
|---|---|
| Zatížení výstupu pro zámek | proud nejvýše 3 A |
| Napájecí napětí | 12 až 24 V DC s tolerancí ±10 % |
| Odběr | v klidu nejvýše 80 mA, ve spánkovém režimu nejvýše 30 mA |
| Délka otevření dveří | nastavuje se od 0 do 99 s |
| Alarmový výstup | šedý vodič pro alarm není k dispozici od 11/2020 |
| Typické zapojení | programovatelné chytré relé, nejčastěji zařazené jako mezikus mezi dveřmi a elektrickým zámkem |
| Krytí | IP65, čtečka je vodotěsná |
|---|---|
| Konstrukce | celokovové tělo odolné vůči vandalům (antivandal) |
| Relativní vlhkost vzduchu | 20 až 90 % RH |
| Rozměry | 139 mm na 56 mm, hloubka 20 mm |
| Aplikace a systémy | Tuya Smart / Smart Life pro Android, iOS a iPadOS |
|---|---|
| Dosah ovládání | místně i na dálku přes internet, veřejná IP adresa není potřeba |
| Plánování | časové plány zapnutí a vypnutí a cyklický režim |
| Uložení nastavení | zůstává v paměti i při výpadku napájení a Wi-Fi |
Biometrická klávesnice ZONEWAY KF5 Kapacitní biometrický přístupový systém Zoneway KF5 v kovovém ..

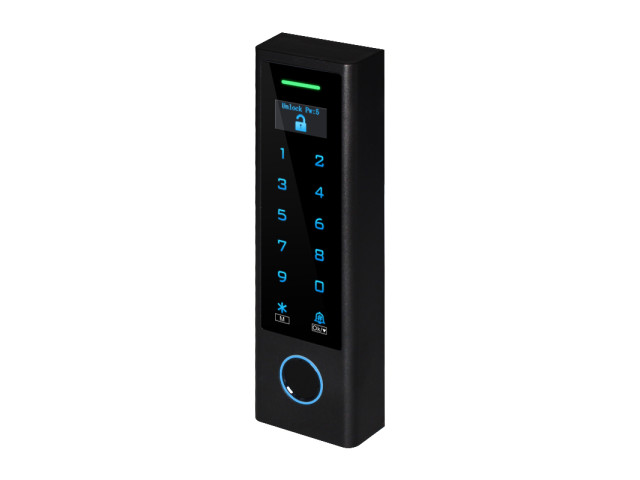

Zoneway CFD3-WIFI je chytrá přístupová čtečka pro dveře a brány, která nabízí pohodlné a bezpeč..
