Čtečka otisků prstů a karet ZONEWAY SF1: biometrický vstup s krytím IP66 a výstupem Wiegand SF1 je samostatná biometrická čtečka otisků prstů a karet EM 125 kHz v kovovém krytu s krytím IP66, která odemyká dve... více
SF1 je samostatná biometrická čtečka otisků prstů a karet EM 125 kHz v kovovém krytu s krytím IP66, která odemyká dveře, branku nebo vjezd bez počítače a bez řídicí jednotky. Má vlastní relé pro zámek, paměť pro 3 000 uživatelů a výstup Wiegand, takže ji později zapojíte i jako obyčejnou čtečku k nadřazenému kontroléru. Funguje jako samostatný přístupový systém na otisk prstu a zároveň jako antivandal čtečka s tělem ze slitiny zinku. Kdo otisk nechce nebo nemůže používat, dostane čip.
Krytí IP66 znamená prachotěsné provedení odolné i proti silným vodním tryskám, ne proti ponoření. Pro běžné venkovní použití je to tedy vodotěsná čtečka, která vydrží déšť a omývání, a jako venkovní RFID čtečka s úzkým tělem (48 mm) se vejde na profil dveří i na sloupek branky. Jako čtečka otisků prstů na dveře proto nemusí být schovaná uvnitř.
Způsob ověření si vyberete podle toho, co dveře chrání. Z výroby stačí buď čip, nebo prst, takže když někdo zapomene kartu doma, dovnitř se dostane otiskem. Citlivější místnosti uzamknete přísněji: dveře se uvolní až poté, co se postupně ověří 2 až 9 různých oprávněných osob. Mezi jednotlivými ověřeními smí uplynout nejvýš 10 sekund a tutéž kartu nebo prst nelze použít dvakrát.
| Režim ověření | Zadání | Kde ho využijete |
|---|---|---|
| jen čip | 4 0 # | návštěvy, brigádníci, chodba s velkým provozem |
| čip, nebo otisk (výchozí) | 4 2 # | běžný provoz firmy nebo domu |
| jen otisk prstu | 4 3 # | místnosti, kam musí vstoupit prokazatelně jen konkrétní člověk |
| 2 až 9 osob po sobě | 4 4 (počet 2–9) # | trezor, sklad, serverovna |
SF1 si pamatuje celkem 3 000 uživatelů. Otiskům prstů patří čísla 1 až 1 000, kartám a čipům čísla 1 001 až 3 000. Optický snímač s rozlišením 500 DPI vyhodnotí prst nejpozději do jedné sekundy. Pravděpodobnost, že čtečka přijme cizí prst, je nejvýše 0,01 %, pravděpodobnost, že odmítne prst oprávněný, nejvýše 0,1 %. Každému člověku doporučujeme uložit prsty dva: když se jeden zraní nebo ušpiní, druhý projde bez potíží.
Vestavěná čtečka zpracuje karty, klíčenky a nálepky EM 125 kHz ve formátu 26 bitů (EM4100, TK4100 a kompatibilní). Čipy MIFARE na 13,56 MHz nečte. Kartu zaregistrujete přiložením, opsáním čísla z povrchu karty, nebo hromadně: zadáte číslo první karty a počet kusů v řadě. To oceníte, když zakládáte několik desítek čipů najednou.
SF1 nemá žádné klávesy. Nastavení se zadává infračerveným dálkovým ovladačem, který je v balení. Po instalaci ho uložte na bezpečné místo: bez něj se do nastavení čtečky nedostanete ani vy. Každodenní práci zrychlí master karty. Jedna uživatele přidává, druhá maže. Přiložíte master kartu přidávání, potom nový čip (nebo dvakrát nový prst) a znovu master kartu. Hotovo, bez ovladače a bez kódů. Stejnou funkci mohou plnit i master otisky.
Při mazání se ztracená karta nemusí vůbec objevit: smažete ji podle ID uživatele nebo podle čísla, které máte v evidenci. Proto si u každého člověka poznamenejte přidělené ID.
V impulzním režimu relé po ověření sepne na 1 až 99 sekund (z výroby 5) a samo se vrátí. V přepínacím režimu střídá stav při každém dalším oprávněném ověření: první příchozí ráno dveře odemkne a ty zůstanou volné, dokud je někdo nezamkne. Co přesně se s dveřmi stane, závisí také na typu zámku a na tom, jestli jste ho zapojili na kontakt NO, nebo NC.
Samostatný provoz. Uživatele drží čtečka u sebe, sama rozhoduje a spíná relé zámku. K jedněm dveřím stačí zdroj 12 V, zámek a odchodové tlačítko.
Režim čtečky. SF1 pošle kontroléru po Wiegandu číslo přiložené karty, a u otisku virtuální číslo karty. Nejdřív otisk uložte přímo do SF1, potom na kontroléru spusťte přidávání karty a stejný prst přiložte ke čtečce; kontrolér si vygenerované číslo zapíše jako nového uživatele. Délku Wiegand výstupu (26 až 44 bitů, z výroby 26) přizpůsobte vstupu kontroléru. SF1 tak spolupracuje s kontroléry ZONEWAY i s většinou systémů, které mají vstup Wiegand.
Má-li jeden kontrolér víc čteček, přidělte každé jiné ID zařízení v rozsahu 0 až 255. Otisk se pak odešle jako virtuální karta Wiegand 26 složená z ID zařízení a ID uživatele. Například ID zařízení 255 a uživatel číslo 3 dají 255,00003. Funguje to u otisků a u kontrolérů se vstupem Wiegand 26.
Z čtečky vychází deset barevně označených vodičů:
Spolehlivý provoz zajistí přístupový napájecí zdroj, který zámek napájí samostatným výstupem a systém zálohuje akumulátorem. Zapojení u společného zdroje s ochrannou diodou ukazuje schéma:
Chcete-li dvoje dveře do propusti, zaregistrujte do obou čteček stejné uživatele, na obou nainstalujte dveřní kontakty a zapněte funkci interlock zadáním 6 3 #.
Do programování vstoupíte ovladačem zadáním * a master kódu (šest číslic, z výroby 123456, po montáži ho hned změňte) a #. Konec programování potvrdíte hvězdičkou.
| Co chcete udělat | Co zadat |
|---|---|
| změnit master kód | 0, nový kód #, nový kód znovu # |
| přidat kartu (ID se přidělí samo) | 1 a přiložit kartu; lze pokračovat dalšími |
| přidat kartu podle čísla | 1, číslo karty (8 nebo 10 číslic) # |
| přidat kartu na vybrané ID 1001–3000 | 1, ID #, přiložit kartu (nebo zadat číslo karty #) |
| přidat řadu karet najednou | 9, ID #, počet karet #, číslo první karty # |
| přidat otisk (ID se přidělí samo) | 1, přiložit prst, přiložit znovu |
| přidat otisk na vybrané ID 1–1000 | 1, ID #, prst, prst znovu |
| smazat kartu nebo otisk | 2 a přiložit kartu či prst |
| smazat podle čísla karty / podle ID | 2, číslo karty # / 2, ID # |
| smazat všechny uživatele | 2, master kód # |
| relé impulzně (doba 1–99 s) | 3, doba # |
| relé přepínací | 3 0 # |
| poplach vypnout / zapnout na 1–3 min | 5 0 # / 5, minuty # |
| ochrana proti zkoušení: vypnuto / blokace 10 min / poplach | 5 4 # / 5 5 # / 5 6 # |
| hlídání dveří vypnout / zapnout | 6 0 # / 6 1 # |
| interlock vypnout / zapnout | 6 2 # / 6 3 # |
| ID zařízení | 7, číslo 0–255 # |
| délka Wiegandu 26–44 bitů / vypnout | 8, délka # / 8 0 # |
Úplný postup včetně dalších funkcí najdete v českém návodu, odkaz je na konci stránky.
Vypněte napájení, stiskněte a držte odchodové tlačítko a napájení zapněte. Po dvou pípnutích tlačítko pusťte, LED svítí oranžově. Do 10 sekund přiložte dvě libovolné karty EM 125 kHz: první se stane master kartou pro přidávání, druhá master kartou pro mazání, což potvrdí červená LED. Pokud master karty zakládat nechcete, stačí po zapnutí držet odchodové tlačítko aspoň 10 sekund. Uložení uživatelé se při resetu nemažou.
K provozu dále potřebujete karty, klíčenky nebo čipy EM 125 kHz, elektromagnet nebo elektrický zámek 12 V DC, napájecí zdroj (nejlépe přístupový se záložním akumulátorem), odchodové tlačítko pro cestu ven a podle potřeby dveřní kontakt. Venku se vyplatí i stříška proti dešti. Pro více dveří a historii průchodů zvolte řídicí jednotku s Wiegand vstupem, například přístupový kontrolér ZONEWAY C3-400. Další autonomní čtečky najdete v kategorii ACS ZONEWAY. Pokud k otisku potřebujete i zadání PIN kódu, vyberte sesterský model biometrickou čtečku s klávesnicí SF2.
| Údaj | Hodnota |
|---|---|
| Ověření | otisk prstu, karta/čip EM 125 kHz, kombinace, 2 až 9 osob po sobě |
| Paměť | 3 000 uživatelů (1 000 otisků + 2 000 karet) |
| Snímač | optický, 500 DPI, rozpoznání do 1 s |
| Chybovost | FAR nejvýše 0,01 %, FRR nejvýše 0,1 % |
| Napájení | 12 V DC ±10 %; klid ≤ 45 mA, provoz ≤ 150 mA |
| Relé zámku | 1× přepínací NO/NC/COM, zatížení max. 2 A, doba 1–99 s nebo přepínací režim |
| Výstup alarmu | proti zemi (ALARM−), max. 5 A, doba 0–3 min |
| Vstupy | odchodové tlačítko, dveřní kontakt (NC) |
| Wiegand | 26 až 44 bitů, lze vypnout; ID zařízení 0–255 |
| Krytí a kryt | IP66, slitina zinku s práškovým lakem, antivandal |
| Vlhkost | 20–90 % RH |
| Rozměry a hmotnost | 128 × 48 × 26 mm, 300 g |
| Montáž | na povrch: zárubeň, sloupek, zeď |
Ne. Čte karty, klíčenky a nálepky EM 125 kHz (formát 26 bitů). Pro MIFARE 13,56 MHz potřebujete jinou čtečku.
Přidávání a mazání uživatelů zvládnou master karty nebo master otisky. Změna nastavení (režimy, relé, alarm, Wiegand) ale vyžaduje ovladač, proto ho po montáži neztrácejte.
Čip smažete podle ID uživatele nebo podle čísla karty, takže ho nepotřebujete mít u sebe. Ztracený čip přestane fungovat okamžitě.
Ano, krytí IP66 chrání před deštěm a prachem. Stříška nad čtečkou i tak prodlouží život snímači, protože ho chrání před přímým sluncem a stékající vodou.
Uživatelé i nastavení zůstanou v paměti. Dveře se chovají podle zámku: elektromagnet je uvolní, zámek fail-secure zůstane zamčený. Nepřerušený provoz zajistí zdroj se záložním akumulátorem.
Ano, pokud kontrolér přijímá Wiegand. Na čtečce nastavíte potřebnou délku výstupu a zapojíte D0, D1 a GND.
Ano. Otisk i karta mohou patřit jednomu člověku. Z výroby stačí buď jedno, nebo druhé, takže zapomenutý čip nahradí prst.
Návod k čtečce SF1 v češtině a originál v angličtině (PDF)
Zpracoval pan Turek, technik.
| Parametr | ZONEWAY SF1 |
|---|---|
| Typ zařízení | autonomní přístupová jednotka + Wiegand čtečka (otisk prstu a RFID) |
| Způsob ověření | otisk prstu, karta/čip, otisk nebo karta, kombinace 2–9 uživatelů |
| Paměť uživatelů celkem | 3 000 |
| z toho otisky prstů | 1 000 (ID 1–1000) |
| z toho karty a čipy | 2 000 (ID 1001–3000) |
| Snímač otisků | optický modul |
| Rozlišení snímače | 500 DPI |
| Doba rozpoznání | ≤ 1 s |
| FAR (chybné přijetí) | ≤ 0,01 % |
| FRR (chybné odmítnutí) | ≤ 0,1 % |
| RFID čtečka | EM 125 kHz, standardní karty a čipy 26 bitů |
| Čtecí vzdálenost | 2 cm a více (výrobce nově uvádí 1–4 cm) |
| Zadání karty | přiložením, číslem karty (8 nebo 10 číslic), hromadně řadou čísel |
| Ovládání | infračervený dálkový ovladač, master karty, master otisky |
| Master kód | 6 číslic (z výroby 123456 – ihned změnit) |
| Napájení | 12 V DC ±10 % |
| Odběr v klidu / v činnosti | ≤ 45 mA / ≤ 150 mA |
| Reléový výstup | 1× přepínací kontakt NO / NC / COM |
| Zatížitelnost relé zámku | max. 2 A |
| Doba sepnutí relé | 1–99 s (z výroby 5 s), nebo přepínací režim |
| Výstup alarmu | spínání proti zemi (ALARM−), max. 5 A |
| Doba alarmu | 0–3 min (z výroby 1 min) |
| Vstupy | odchodové tlačítko (OPEN/REX), dveřní kontakt (NC) |
| Wiegand výstup | 26–44 bitů (z výroby 26 bitů), lze vypnout |
| ID zařízení | 0–255 (pro otisky, výstup jako virtuální karta Wiegand 26) |
| Interlock | ano, 2 jednotky pro 2 dveře |
| Signalizace | vícebarevná LED (červená, oranžová, zelená), bzučák |
| Krytí | IP66 |
| Provozní teplota | −30 až +60 °C (verze do −40 °C dle výrobce) |
| Provozní vlhkost | 20–90 % RH |
| Materiál krytu | slitina zinku, práškový lak, provedení antivandal |
| Rozměry (d × š × h) | 128 × 48 × 26 mm |
| Hmotnost | 300 g (s balením 365 g) |
| Montáž | na povrch – zárubeň, sloupek, zeď |
| Vodiče | 10 barevně značených vodičů |
| Barva vodiče | Svorka | K čemu slouží |
|---|---|---|
| Červená | +12 V | kladný pól stabilizovaného zdroje 12 V DC |
| Černá | GND | záporný pól / společná zem |
| Modrá | NO | spínací kontakt relé – pro zámky, které otvírá přivedené napětí |
| Fialová | COM | společný kontakt relé |
| Oranžová | NC | rozpínací kontakt relé – pro elektromagnety a zámky fail-safe |
| Žlutá | OPEN | vstup odchodového tlačítka (REX), druhý pól na GND |
| Zelená | D0 | Wiegand data 0 do řídicí jednotky |
| Bílá | D1 | Wiegand data 1 do řídicí jednotky |
| Šedá | ALARM− | výstup pro sirénu nebo alarm (spíná proti zemi) |
| Hnědá | D_IN | vstup dveřního kontaktu, klidový stav sepnuto (NC) |

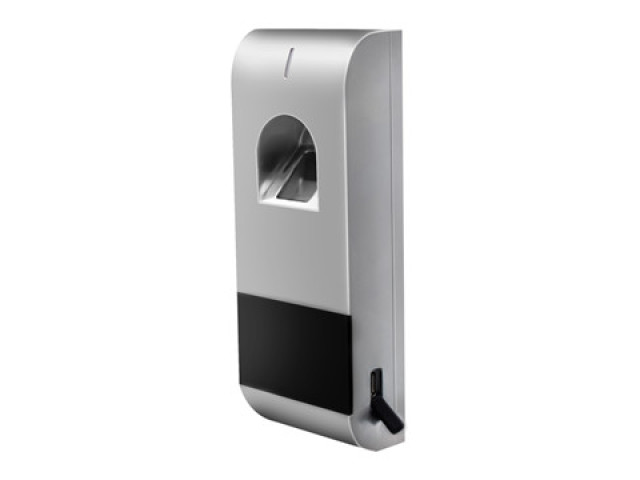

ZONEWAY SF3 pro přístup otiskem prstu a EM kartou ZONEWAY SF3 je venkovní čtečka otisků prstů s ves..

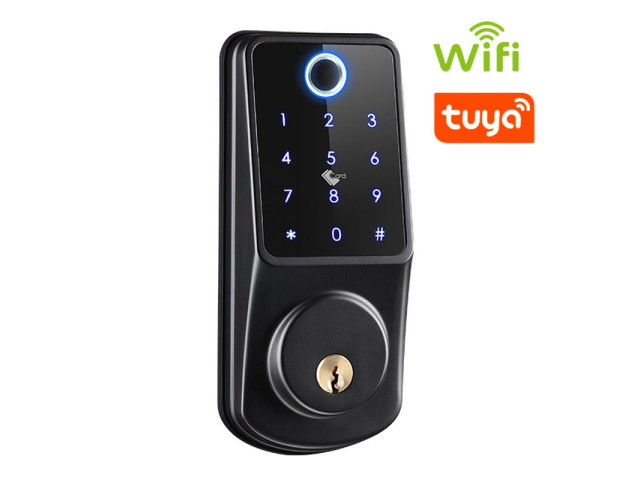

Chytrý biometrický zámek ZONEWAY A220F s TUYA a Bluetooth ZONEWAY A220F nabízí odemykání otiskem ..
