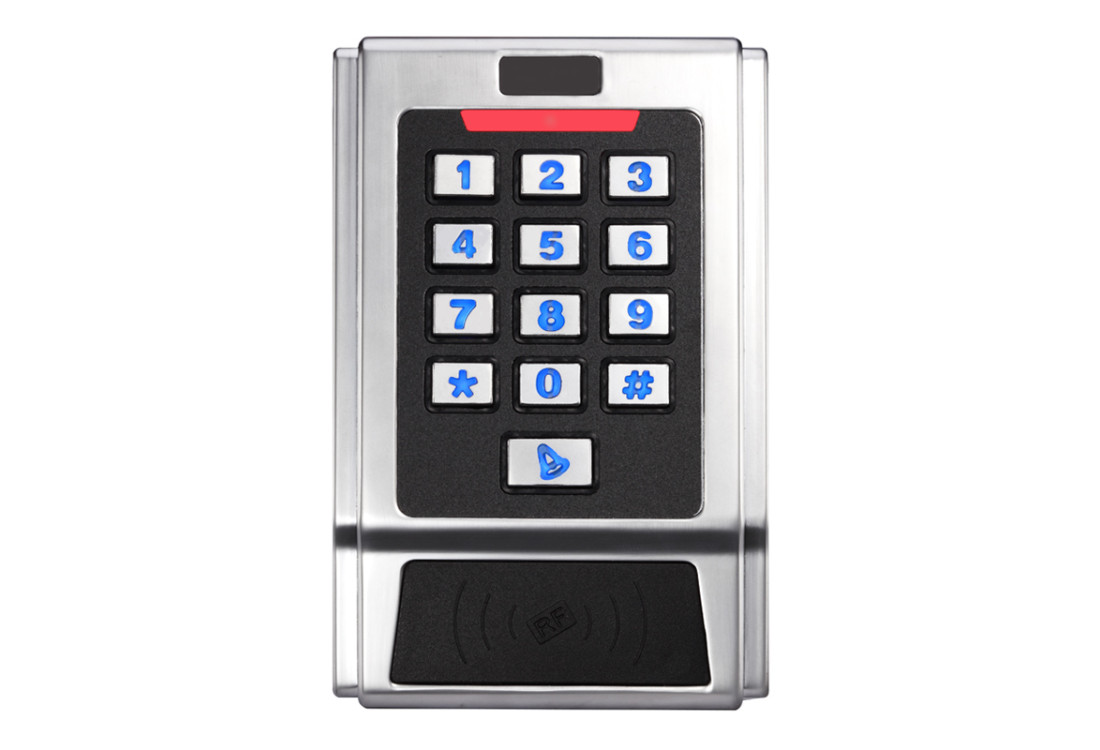

Vodotěsná klávesnice s čtečkou MIFARE ZONEWAY CC3MC pro dvoje dveře
CC3MC je kovová samostatná klávesnice s čtečkou karet MIFARE 13,56 MHz, tlačítkem zvonku a dvěma nezávislými relé, takže jedna jednotka obslouží dvoje dveře a až 2000 uživatelů. Přístup se povoluje kartou nebo čipem, kódem PIN o 4 až 8 číslicích, případně obojím. Nepotřebuje počítač ani řídicí jednotku: všechno se nastavuje přímo na klávesnici. Jako autonomní přístupový systém se používá v profesionálních instalacích, například v bankách a skladech, a kde se počítá s hrubším zacházením: celé tělo je kovové a antivandal.
Co jednotka umí
- Dvě relé s kontakty NO, NC a COM pro dvoje dveře, každé nastavené nezávisle. Výstup pro zámek zvládne až 3 A, doba otevření se volí v rozmezí 0 až 99 sekund.
- Karta a kód: každý uživatel má jednu kartu a jeden PIN. Načtení karty trvá 0,1 s.
- Podsvícená klávesnice, takže se kód dá zadat i v noci, a tlačítko zvonku přímo na těle jednotky.
- Odchodové tlačítko a dveřní kontakt: lze je připojit a jednotka pak hlásí neoprávněné otevření, nebo naopak dveře ponechané otevřené.
- Zadní optický tamper kontakt: při neoprávněné manipulaci s jednotkou se vyvolá poplach.
- Režim toggle: relé se chová jako bistabilní. Po zadání kódu nebo přiložení karty sepne a zůstane sepnuté, dokud nezadáte kód znovu. Hodí se všude, kde se má něco zapínat a vypínat stejným postupem.
Správa uživatelů
Jednotka má jeden hlavní kód pro správce, dvě manažerské karty (jednu pro přidávání a jednu pro odebírání uživatelů) a ochranu při nátlaku: dvě anti-nátlakové karty a dva anti-nátlakové PIN kódy, jejichž použití jednotka vyhodnotí jako alarm proti nátlaku. Nové karty se tedy přidávají přiložením manažerské karty, bez dalšího počítače. Kapacita je 2000 karet a 2000 hesel.
Sedm pracovních režimů
- čtečka RFID s výstupem Wiegand 26 pro nadřazenou řídicí jednotku (jako čtečka MIFARE bez vlastního řízení dveří),
- samostatný provoz pro jedny dveře,
- samostatný provoz pro dvoje dveře,
- provoz s externí čtečkou pro dvoje dveře,
- dvě jednotky vzájemně blokované (Interlock): jedny dveře se otevřou, jen když jsou druhé zavřené, tedy to, co znáte z průchodových komor,
- anti-passback pro jedny dveře,
- anti-passback pro dvoje dveře: kartou se nedá projít dvakrát po sobě stejným směrem, takže ji nepředáte kolegovi za dveřmi.
Zapojení a napájení
Jednotka se napájí z 12 V DC. Klidový odběr je do 30 mA, takže dimenzování zdroje určuje spíš zámek než klávesnice. Stačí například síťový zdroj 12 V DC s proudem 2 A, pokud unese i odběr zámku. Výstupy relé jsou chráněné proti zkratu s reakční dobou do 100 μs. U každého relé se podle typu zámku používá buď kontakt NO, nebo NC, společný vodič je COM. Schémata zapojení pro jedny i dvoje dveře jsou v galerii produktu.
Kam se CC3MC hodí a čím ji doplnit
Klávesnice je vhodná pro profesionální instalace, kde se vyplatí kovové provedení. Potřebujete-li uživatele spravovat z počítače nebo evidovat docházku, podívejte se do kategorie ACS ZONEWAY a mezi přístupové systémy s aplikací. K ohlášení otevřených dveří se hodí dveřní kontakt DL-34, k napájení síťový zdroj 12 V DC / 2 A.
Standardní provedení čte karty MIFARE a CPU, verze pro karty EM a HID se vyrábí na objednávku.
Parametry
| Údaj | Hodnota |
|---|---|
| Provedení | kovové, vodotěsné, podsvícená klávesnice, tlačítko zvonku |
| Karty | MIFARE 13,56 MHz (MF+CPU), na objednávku verze EM+HID |
| PIN | 4 až 8 číslic |
| Kapacita | 2000 karet a 2000 hesel |
| Výstupy | 2 relé NO/NC/COM; zámek až 3 A; Wiegand 26 |
| Doba otevření | 0 až 99 s |
| Napájení | 12 V DC ±10 % |
| Klidový odběr | do 30 mA |
| Rozměry | 125 × 80 × 22 mm |
| Pracovní režimy | 7 (čtečka Wiegand, 1 nebo 2 dveře, externí čtečka, Interlock, anti-passback) |
Časté dotazy
Ovládá jedna jednotka opravdu dvoje dveře?
Ano. Dvě relé pracují nezávisle a každému vstupu lze nastavit vlastní dobu otevření. Pro jedny dveře stačí první relé, druhé zůstane volné.
Dá se CC3MC použít jen jako čtečka?
Ano, v režimu Wiegand 26 posílá číslo karty nadřazené řídicí jednotce a sama dveře neřídí.
K čemu je režim Interlock?
Dvě jednotky se vzájemně blokují. Jedny dveře se odemknou, jen když jsou druhé zavřené. Používá se u vstupních komor, kde nesmí být otevřené obě dveře najednou.
Co když jednomu uživateli hrozí nátlak?
Použije anti-nátlakovou kartu nebo anti-nátlakový PIN. Jednotka to vyhodnotí jako alarm proti nátlaku.
Jaké karty přečte?
Standardně karty a čipy MIFARE na 13,56 MHz. Verze pro EM a HID se vyrábí na objednávku.
Návod ke stažení
Programovací návod ke klávesnici CC3MC (PDF)
