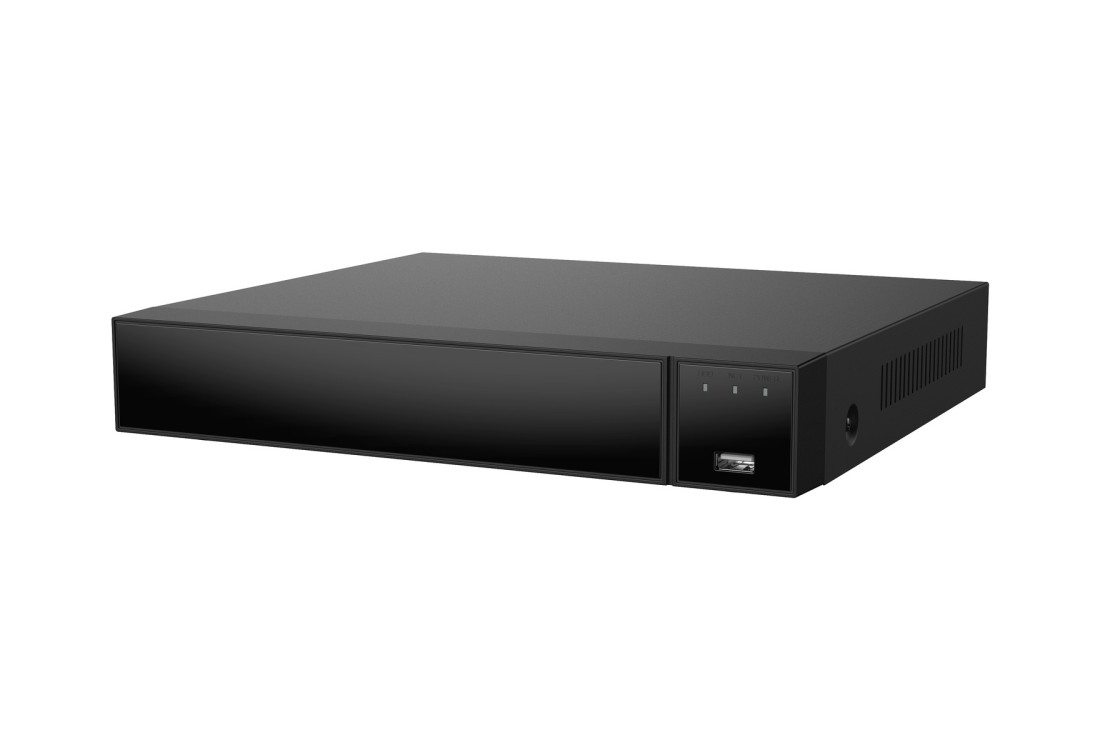

16CH IP NVR AI 8MPx rekordér 4K NVR s IVA | ZONEWAY NVR3016

NVR rekordér ZONEWAY NVR3016 pro 16 IP kamer ve 4K

NVR3016 je síťový rekordér, který zapíše obraz až ze 16 IP kamer, a to i ve 4K (8MPx) na všech kanálech najednou, na jeden pevný disk až 16 TB. Kamery posílají video po síti, rekordér je ukládá, zobrazí na monitoru a zpřístupní v mobilu. Ovládání je v češtině, vzdálený přístup funguje bez veřejné IP adresy a s AI kamerami ZONEWAY pozná chytré události: osoby, vozidla, obličeje i registrační značky.

Pro koho je tento NVR rekordér

Hodí se všude, kde se hlídá víc míst a záznam se má uchovat týdny i měsíce: rodinný dům, firma, sklad, dílna, obchod nebo bytový dům. Počet kamer lze později zvýšit, aniž by se měnil rekordér. Instalační firmy ocení gigabitové síťové rozhraní, podporu ONVIF Profile S, G, T i M a stejné ovládání jako u dalších rekordérů ZONEWAY, takže se nemusí učit nový systém. NVR3016 je také jádrem většiny našich kamerových setů ZONEWAY.

Schopnosti rekordéru v bodech

• 16 kanálů pro IP kamery až 12MPx, kompresi H.265, H.265+, H.264 i H.264+,
• gigabitový port RJ45, příchozí tok až 128 Mb/s a odchozí 80 Mb/s,
• HDMI do 4K (3840 × 2160) a zároveň VGA pro druhý monitor,
• ONVIF a RTSP pro kamery jiných značek, P2P pro vzdálený přístup bez veřejné IP,
• zvukový vstup a výstup RCA, zvuk z IP kamer a obousměrná komunikace,
• 15 chytrých funkcí s AI kamerami ZONEWAY včetně databáze až 2000 obličejů,
• jeden disk SATA 3,5" do 16 TB a záloha na USB 2.0, do sítě i do cloudu,
• menu v češtině a aplikace V247 i počítačový program iVMS320 zdarma,
• certifikace CE, FCC, EMC a RoHS, výroba podle ISO 9001, označení NDAA, GDPR a NIS2 ready.

Kolik kamer a v jakém rozlišení rekordér nahraje

NVR3016 ukládá obraz rychlostí 25 snímků za sekundu (PAL). Počet kamer, které zvládne v plné kvalitě, záleží na rozlišení:

Omezením je součet datových toků: rekordér přijme celkem až 128 Mb/s. Při 16 kamerách 4K to vychází průměrně na 8 Mb/s na kameru, a proto u takové instalace volte H.265 nebo H.265+, které stejný obraz uloží do menšího toku. Rozlišení se na jednom rekordéru mohou libovolně kombinovat. Dobrá praxe: 12MPx kamery nechte tam, kde potřebujete největší detail, třeba na vjezdu, u pokladny nebo ve skladu, a ostatní místa pokryjte levnějšími kamerami s nižším rozlišením.

Jaký disk zvolit a jak dlouho se záznam udrží

Rekordér má jednu pozici pro 3,5" disk SATA až do 16 TB. Disk není součástí dodávky; bez něj uvidíte živý obraz, ale nic se neukládá. Po zaplnění nahrává rekordér ve smyčce a nejstarší záznam přepisuje novým. Orientační doba nepřetržitého záznamu při toku 2 Mb/s na kameru (běžné nastavení 5MPx kamer ZONEWAY v H.265):

Pokud kamery nahrávají jen při pohybu nebo při chytré události, nebo je zapnuté H.265+, vystačí stejný disk výrazně déle. Čísla jsou orientační a dojdete k nim tak, že vezmete skutečný datový tok svých kamer.

Co ke stavbě systému potřebujete navíc

• Pevný disk podle tabulky výše.
• PoE switch. NVR3016 nemá vlastní porty PoE. Kamery napájí a s rekordérem propojí switch, například PoE switch 8+1 s výkonem 15,4 W na port; kamery lze napájet i vlastním 12V adaptérem. Absence PoE je záměr: když se u samostatného switche něco pokazí, vymění se bez zásahu do rekordéru se záznamy. V našich setech je PoE switch součástí a k samostatnému rekordéru ho nabízíme.
• IP kamery. Nejvíc funkcí využijete s AI kamerami ZONEWAY, například 8MPx ColorVu kamerou NC962, dome kamerou NC961+ s 5x zoomem, bullet kamerou NC971, 4K kamerou NC988 nebo otočnou mini PTZ kamerou.
• Záložní zdroj UPS, který rekordér i switch udrží při krátkém výpadku proudu a chrání disk před poškozením.
• Monitor s HDMI nebo VGA; vzdálenější monitor lze připojit přes HDMI opakovač.

Hotové sety s rekordérem

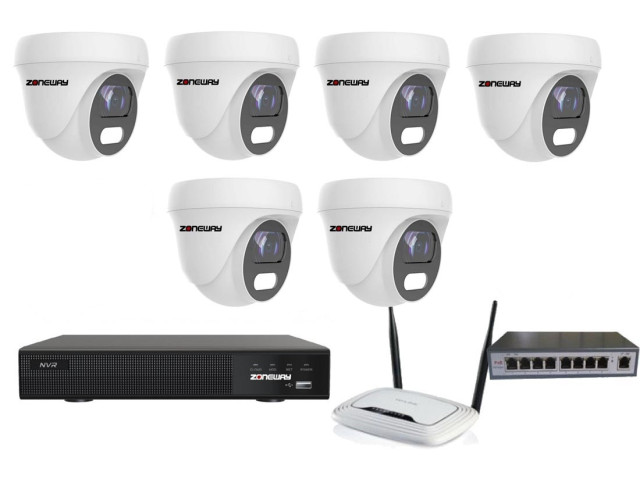

Nechcete skládat systém z jednotlivých dílů? NVR3016 je součástí setů s kamerami a PoE switchem. Najdete mezi nimi 8MPx sety se čtyřmi i osmi kamerami NC961+ nebo NC971, ColorVu sety s kamerami NC962, 4K sety s kamerami NC988, sety s otočnými mini PTZ kamerami a Wi-Fi sety s kamerami NC950+. Komponenty v setu spolu vyzkoušíme předem. Kompletní výběr je v kategorii kamerové sety ZONEWAY.

ONVIF, RTSP a kamery jiných značek

Díky ONVIF Profile S, G, T a M rekordér přijme širokou škálu IP kamer, nehybných i otočných PTZ. Můžete také zadat adresu RTSP streamu kamery, což se hodí při integraci do větších projektů. Rekordér jsme vyzkoušeli i s kamerami jiných výrobců, stejně jako všechno zboží, a potíže se neobjevily. Plnou výbavu chytrých funkcí ale dostanete jen s AI kamerami ZONEWAY. U cizích kamer počítejte hlavně se záznamem obrazu a zvuku a s detekcí pohybu.

Pro firemní sítě je tu podpora SNMP, QoS a 802.1x, přenos šifrovaný protokolem SSL a ochrana přihlášení CAPTCHA. Přes ONVIF a RTSP se kamery a rekordér propojují také se Synology Surveillance Station, Milestone XProtect a Blue Iris, a s chytrou domácností Home Assistant, Loxone nebo Fibaro.

Chytré události z AI kamer

NVR3016 umí události z AI kamer nastavit, zaznamenat a později vyhledat. Místo aby spouštěl záznam a poplach při každém pohybu stromů, stínů nebo světel aut, reaguje jen na skutečný problém. S kamerami ZONEWAY dostanete těchto 15 funkcí:

• narušení oblasti a vstup do oblasti nebo její opuštění,
• překročení čáry (virtuální plot) se směrem i ve dvojité variantě,
• zdržování osoby v zóně déle, než je nastaveno,
• shlukování osob,
• detekce a rozpoznávání obličejů proti databázi až 2000 tváří,
• detekce registračních značek (LPD) a nelegální parkování,
• počítání průchodů, tepelná mapa pohybu a metadata událostí,
• opuštěný a odebraný předmět a detekce ohně.

Vyhodnocení provádí AI kamera, rekordér události nastaví, uloží a umožní v nich hledat podle toho, co je na záběru: chodec, vozidlo, obličej nebo značka. Značky aut na vjezdu čte například kamera NC977. Na událost může rekordér odpovědět záznamem, e-mailem se snímkem, uložením na FTP, push zprávou do mobilu, hláškou nebo oknem na obrazovce, bzučákem i upozorněním do dohledového softwaru CMS. Rozsah chytrých funkcí každé kamery najdete v jejím popisu.

Detekce pohybu, přehrávání a vyhledávání záznamu

Pohyb se sleduje na všech 16 kanálech v mřížce 22 × 18, tedy 396 zón na kameru. Kromě pohybu rekordér hlásí zakrytí kamery, ztrátu obrazu, změnu scény a zvuk. Nahrávat můžete ručně, podle časového plánu, při pohybu nebo při chytré události. Při hledání pomáhá časová osa, filtr podle události, snímků a štítků a u AI kamer i vyhledávání podle osoby, vozidla, obličeje či značky, takže neprohlížíte hodiny videa.

Synchronně lze přehrávat jednu kameru 12MPx, jednu 8MPx, dvě 5MPx, čtyři 4MPx, sedm 1080p nebo šestnáct 720p. K dispozici je digitální zoom, zrychlené přehrávání, krok po snímcích, zvuk a vystřižení úseku, který potřebujete uložit.

Zálohování záznamu

Záznam uložíte na USB flash disk nebo externí disk přes port USB 2.0 jednoduchým menu, přenesete ho po síti nebo ho pošlete do cloudu (Dropbox, Google Drive). Z aplikace nebo PC programu si můžete stáhnout video do mobilu či počítače odkudkoli. Export v obvyklém formátu AVI přehraje každý běžný přehrávač.

Zvuk a obousměrný hovor

Rekordér zaznamenává zvuk z IP kamer s mikrofonem a přenáší ho i při vzdáleném sledování. Má zvukový vstup a výstup RCA, zvuk jde také přes HDMI. Do výstupu připojíte zesilovač s reproduktorem, třeba venkovním, a rekordér pak podporuje obousměrnou komunikaci s místem instalace.

Otočné PTZ kamery

Kamery PTZ ovládáte z rekordéru po síti přes ONVIF: natáčení, zoom, předvolby s dobou setrvání i automatické hlídkové trasy. NVR3016 nemá sběrnici RS485. Pokud potřebujete ovládat analogové PTZ po RS485, zvolte hybridní rekordér ZONEWAY XVR2108.

Vzdálený dohled: aplikace V247, BitVision a iVMS320

Díky P2P nemusíte mít veřejnou IP ani nastavovat router. Rekordér připojíte kabelem k routeru, v aplikaci načtete QR kód z menu rekordéru a zadáte heslo. Hotovo bývá za pár minut i bez zkušeností.

• V247 pro Android a iOS: aktuální aplikace v češtině, určená pro nové instalace.
• BitVision: dřívější mobilní aplikace; stávající instalace fungují dál, nové funkce už se doplňují jen do V247.
• iVMS320 pro Windows a macOS: počítačový program zdarma, umí češtinu a hlídá víc rekordérů a kamer najednou. Pro rozhraní 6.0 i 7.0 je k dispozici také PC program iVMS247 pro Windows, macOS a Linux.
• Webový prohlížeč: Edge, Chrome, Firefox nebo Safari.

Aplikace V247 zobrazuje živý obraz ve dvou kvalitách streamu, přehrává, vyhledává a zálohuje záznamy, posílá push upozornění na bezpečnostní události a ukládá snímky i videa přímo do telefonu. Zvládá základní nastavení kamer a rekordérů a poslech zvuku s obousměrným hovorem, pokud ho zařízení umí. Připojit se lze přes P2P podle sériového čísla, přes veřejnou IP, nebo přihlášením k účtu V247, kdy se zařízení zobrazí i na dalším telefonu. V247 je nástupcem BitVision, jehož název v popisech uvádíme kvůli majitelům starších zařízení a návodů.

České menu rekordéru, rozhraní verze 6.0

Grafické menu je kompletně česky a k dispozici je i angličtina, němčina, polština, maďarština a dalších 14 jazyků. Rekordér se ovládá myší přes USB přímo na monitoru, ve webovém prohlížeči nebo na dálku. Při prvním spuštění vás průvodce provede nastavením času, sítě, disku a kamer a firmware si zařízení umí ověřit a aktualizovat přes internet.

Ochrana důležitých záběrů při krádeži rekordéru

Při vloupání pachatelé rekordér často odnesou nebo zničí. NVR3016 proto může snímky a záznamy událostí odesílat mimo sebe: e-mailem se snímkem, na server FTP nebo do cloudu (Dropbox, Google Drive, případně cloudový záznam aplikace V247 podle zvoleného balíčku služby). Důležité záběry tak zůstanou, i když rekordér zmizí. Upozornění na pohyb, chytré události, ztrátu obrazu nebo chybu systému dostanete jako push zprávu s fotografií události (aplikace musí mít povolený běh na pozadí), jako e-mail se snímkem a podle poskytovatele pošty i jako SMS, nebo jako snímek či video uložené na FTP včetně plánu zastřežení a odstřežení.

Kdy raději zvolit jiný rekordér

• Více než 16 kamer, 12MPx kamery na všech kanálech, dva disky nebo alarmové vstupy: zvolte 32kanálový NVR ZONEWAY NVR3632.
• Analogové kamery AHD, TVI nebo CVI na koaxiálu, drátová alarmová čidla nebo PTZ na RS485: hybridní XVR2108 (8 analogových a IP kamery, 4 alarmové vstupy) nebo XVR5016 s 16 analogovými kanály. NVR3016 je čistě IP rekordér.

Pro integrátory: RTSP, ONVIF a aplikace

• Stream z kamery ZONEWAY: hlavní rtsp://IP-adresa:554/0, vedlejší rtsp://IP-adresa:554/1.
• Stream z rekordéru NVR nebo XVR: rtsp://IP-adresa:554/00, kde první číslice určuje kanál (0 je kanál 1) a druhá stream (0 hlavní, 1 vedlejší).
• ONVIF: kamery ZONEWAY podporují Profile S a T, novější modely také G a M; přesná verze je uvedena ve specifikaci konkrétní kamery.
• Zapomenuté heslo se obnoví přes e-mail, bezpečnostní otázky nebo bezpečnostní klíč, novější rekordéry i dynamickým heslem (volba „Zapomenuté heslo“ v zařízení).

Časté dotazy k NVR rekordéru

Potřebuji veřejnou IP adresu?

Ne. Vzdálený přístup jede přes P2P: rekordér zapojíte do routeru a v aplikaci načtete QR kód. Veřejnou adresu lze použít, ale není nutná.

Napájí rekordér kamery přes PoE?

Ne, nemá porty PoE. Napájení a přenos obrazu zajišťuje externí PoE switch, nebo vlastní adaptér kamery.

Je v balení pevný disk?

Není. Rekordér pojme jeden disk SATA 3,5" do 16 TB, kapacitu zvolte podle tabulky výše.

Připojím kamery jiných značek?

Ano, přes ONVIF nebo RTSP. Chytré AI funkce naplno využijete s kamerami ZONEWAY.

Rozpozná rekordér obličeje?

S AI kamerami ZONEWAY ano. Obličej vyhodnotí kamera a porovná ho s databází až 2000 tváří. NVR3016 událost uloží, upozorní na ni a snímky obličejů uchová pro rychlé dohledání.

Kolik kamer 4K rekordér zvládne?

Až 16 kamer 4K (8MPx) v 25 snímcích za sekundu a až 10 kamer 12MPx. Součet datových toků smí dosáhnout 128 Mb/s, proto u plného osazení 4K kamer použijte H.265 nebo H.265+.

Mám použít IP rekordér, nebo hybridní?

Pro samé IP kamery stačí NVR rekordér. Analogové kamery vyžadují hybridní zařízení XVR.

Obsah balení

• rekordér ZONEWAY NVR3016 s kabely SATA pro připojení disku,
• napájecí zdroj 12 V,
• myš USB,
• montážní šroubky.

Z bezpečnostních důvodů při přepravě se rekordér dodává bez baterie.

Parametry v přehledu

Návody, software a aplikace

České návody, software pro dohled, mobilní aplikace a nástroje pro rekordéry a kamery ZONEWAY najdete ve sdílené složce ke stažení. Pro vývojáře a profesionální nasazení jsou tam také podrobné materiály včetně dokumentace příkazů CGI, SDK a streamů RTSP, případně samostatná dokumentace CGI, SDK a RTSP.

Zpracováno ve spolupráci s technikem panem Dyrkou.
