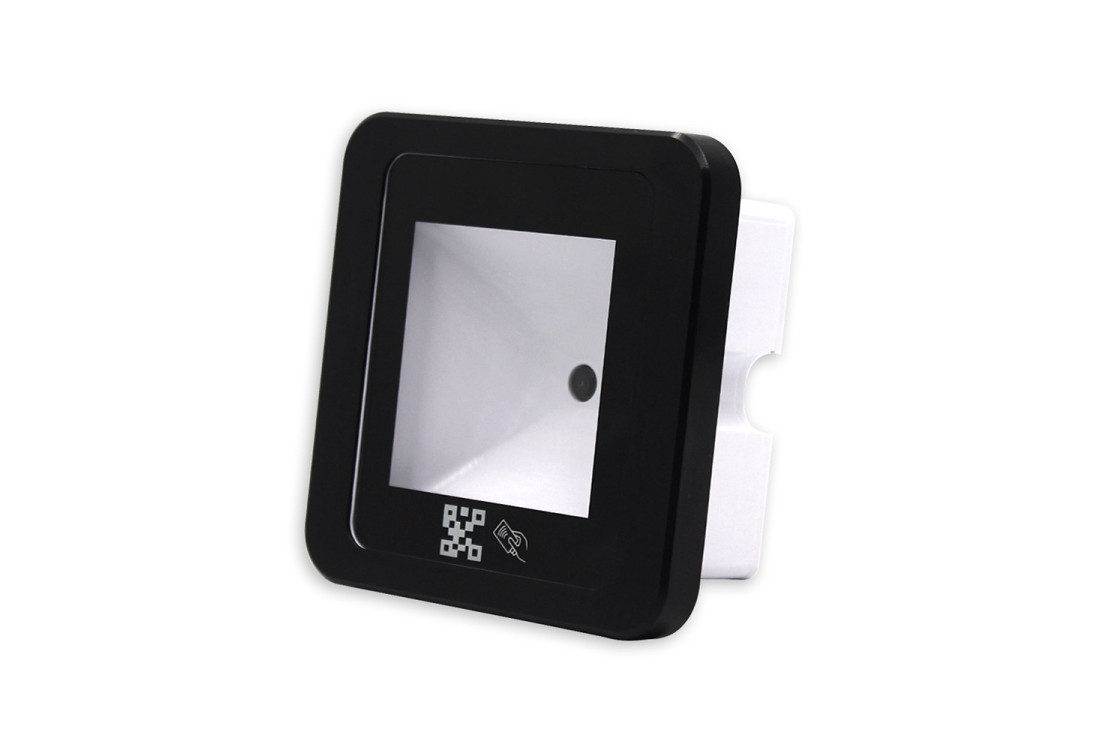

ZONEWAY R35B – QR a MIFARE čtečka 13,56MHz pro přístupové systémy

ZONEWAY R35B je systémová čtečka QR kódů a bezkontaktních médií MIFARE 13,56MHz. Načtená data předává připojenému kontroléru prostřednictvím rozhraní Wiegand 26/34, RS485, RS232 nebo TTL. Dodávané provedení je určeno výhradně pro MIFARE 13,56MHz a nepodporuje karty ani přívěsky 125kHz.

Kde se QR čtečka R35B uplatní

Čtečka je vhodná pro dveřní přístupové systémy, recepce, turnikety a návštěvnické režimy. QR kód lze načíst z displeje telefonu i z papírového dokladu, zatímco zaměstnanci nebo stálí uživatelé mohou používat MIFARE kartu či přívěsek. R35B funguje jako systémová čtečka; vlastní rozhodnutí o povolení vstupu a ovládání zámku zajišťuje připojená řídicí jednotka.

Připojení a nastavení čtečky QR kódů

Wiegand 26/34 umožňuje zapojení do běžných přístupových centrál. Pro sériovou komunikaci jsou k dispozici RS485, RS232 a TTL. Servisními QR kódy lze nastavovat komunikační režim, přenosovou rychlost a vybrané funkce zvukové nebo světelné signalizace. Konkrétní zapojení vždy ověřte podle návodu a požadavků použitého kontroléru.

Jak funguje USB HID a virtuální COM u QR čtečky R35B

Po připojení čtečky k počítači přes USB lze zvolit režim virtuální klávesnice (USB HID) nebo virtuálního sériového portu COM. V režimu USB HID není pro běžné použití potřeba speciální aplikace: načtený obsah QR nebo čárového kódu se odešle do počítače stejně, jako kdyby byl text napsán na klávesnici. Virtuální COM port je určen pro programy, které přijímají data sériovou komunikací.

1. Připojte čtečku k USB portu počítače.
2. Nastavte režim USB HID nebo virtuální COM a požadovaný formát výstupu.
3. V režimu HID umístěte kurzor do požadovaného textového pole.
4. Načtěte QR nebo čárový kód.

Po úspěšném načtení čtečka pípne a v režimu HID se obsah kódu automaticky vloží přesně do místa, kde se nachází kurzor. Čtečku lze takto používat ve webových aplikacích, Excelu nebo LibreOffice Calc, účetních a skladových programech, ERP systémech, přihlašovacích formulářích, evidenčních aplikacích, pokladních systémech a textových editorech.

Nastavitelný formát výstupu QR čtečky

Podle konfigurace lze určit formát dat i automatické zakončení načteného údaje. Typickým postupem je načtení QR kódu → vložení hodnoty → automatické odeslání klávesy ENTER. Obsluha nemusí hodnotu ručně přepisovat ani každé načtení potvrzovat.

QR nebo čárový kód → načtení čtečkou → převod na data → automatické zapsání do aktivního pole počítače.

Pro zapojení do přístupového systému lze současně využít Wiegand 26/34, RS485 a RS232; konkrétní výstup a režim nastavte podle připojeného kontroléru nebo cílové aplikace.

Obsah QR kódu musí odpovídat výstupnímu rozhraní

Wiegand nepředává libovolný dlouhý text stejně jako USB klávesnice. Podle návodu pracuje režim Wiegand 26/34 s číselným identifikátorem; pokud QR kód neobsahuje číslice, tento režim nemusí odeslat žádný výstup. Před nasazením proto vyzkoušejte skutečný formát návštěvnického kódu s připojenou ústřednou. Pro textové údaje zvolte podporovaný USB nebo sériový režim a odpovídající aplikaci.

Opakované načtení stejného kódu

Servisní nastavení umožňuje určit interval mezi opakovanými načteními stejného kódu. To pomáhá omezit nechtěné vícenásobné předání identifikátoru, když telefon zůstane před čtečkou. Nastavení čtečky ovšem nenahrazuje pravidla oprávnění v přístupové ústředně.

Montáž čtečky ZONEWAY R35B

Čtečka má rozměry 86×86×24mm a používá napájení DC12V. Čtecí část je podle výrobce provedena z PC a tvrzeného skla. Před montáží ověřte kabeláž, rozhraní řídicí jednotky i skutečný montážní podklad.

Co zkontrolovat před objednáním

• požadovanou frekvenci MIFARE 13,56MHz – tato varianta neumí 125kHz,
• kompatibilitu kontroléru s Wiegand 26/34, RS485, RS232 nebo TTL,
• napájení DC12V a proudový odběr přibližně 400mA,
• vhodnost rozměru 86×86×24mm pro plánované místo instalace.

Časté otázky k MIFARE a QR čtečce R35B

Podporuje R35B bezkontaktní média 125kHz?

Ne. Nabízené provedení pracuje pouze s kartami a přívěsky MIFARE 13,56MHz.

Dokáže QR čtečka načíst kód z mobilního telefonu?

Ano. Obrazový snímač je určen pro čtení QR kódů z displeje i papírových předloh. Skutečná čtecí vzdálenost závisí na velikosti kódu, kontrastu, jasu displeje a odlescích.

Ovládá R35B dveřní zámek samostatně?

R35B je systémová čtečka. Data o načteném médiu předává řídicí jednotce, která vyhodnocuje oprávnění a ovládá zámek.

Návody ke stažení pro čtečku R35B

• R35B – český návod (PDF)
• R35B – originální anglický návod (PDF)
