FR-001: otisk prstu pro řízený vstup ZONEWAY FR-001 je biometrická čtečka otisků prstů s komunikací TCP/IP a výstupem Wiegand 26. Je určená pro přístupový systém s řídicí jednotkou; původní schémata níže uka...
FR-001: otisk prstu pro řízený vstup

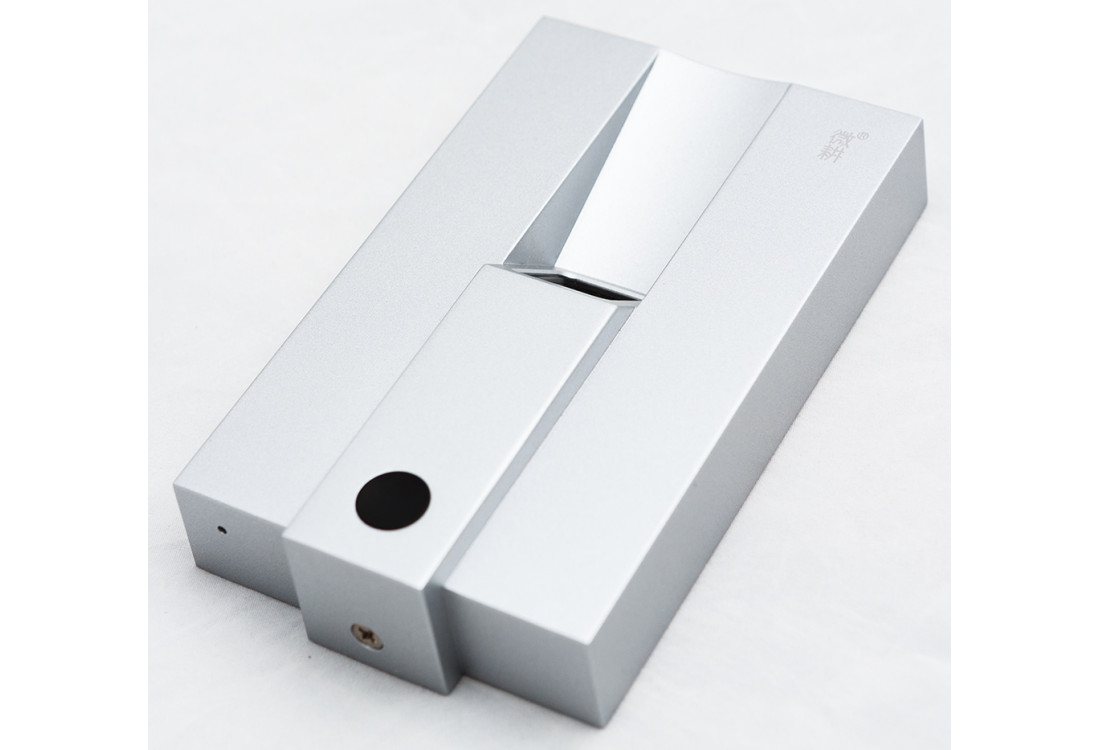

ZONEWAY FR-001 je biometrická čtečka otisků prstů s komunikací TCP/IP a výstupem Wiegand 26. Je určená pro přístupový systém s řídicí jednotkou; původní schémata níže ukazují připojení k řadě 800NTxx. Při výběru proto počítejte také s kompatibilním kontrolérem, jeho zapojením a správou uživatelů.
Správa otisků v síti
Přiložený návod popisuje registraci otisku a jeho následné přiřazení vybraným čtečkám v programu AccessControl. TCP/IP slouží k síťové komunikaci, Wiegand 26 k předání identifikace řídicí jednotce. Před rozšířením stávající instalace ověřte podporovanou verzi programu a kompatibilitu kontroléru.
Rozdíl mezi FR-001 a FR-001S
Tato karta nabízí síťovou přístupovou čtečku FR-001. Podobně označená FR-001S je USB jednotka pro registraci otisků; její úlohou je příprava uživatelů u počítače. Původní srovnávací obrázek obě provedení rozlišuje.
Technické podklady a schémata zapojení
Technické informace FR-001
| Identifikace | Otisk prstu |
|---|---|
| Komunikace | TCP/IP a výstup Wiegand 26 |
| Napájení | 12 V DC |
| Kapacita otisků | 1 000 |
| Rozlišení snímače | 450 DPI |
| Rozměry | 120 × 72 × 20 mm |
