WiFi TUYA videozvonek s klávesnicí, RFID EM a biometrickou čtečkou | ZONEWAY VF2-EM

Wi-Fi videozvonek ZONEWAY VF2-EM: kamera, klávesnice, karty a otisk prstu v jedné dveřní stanici

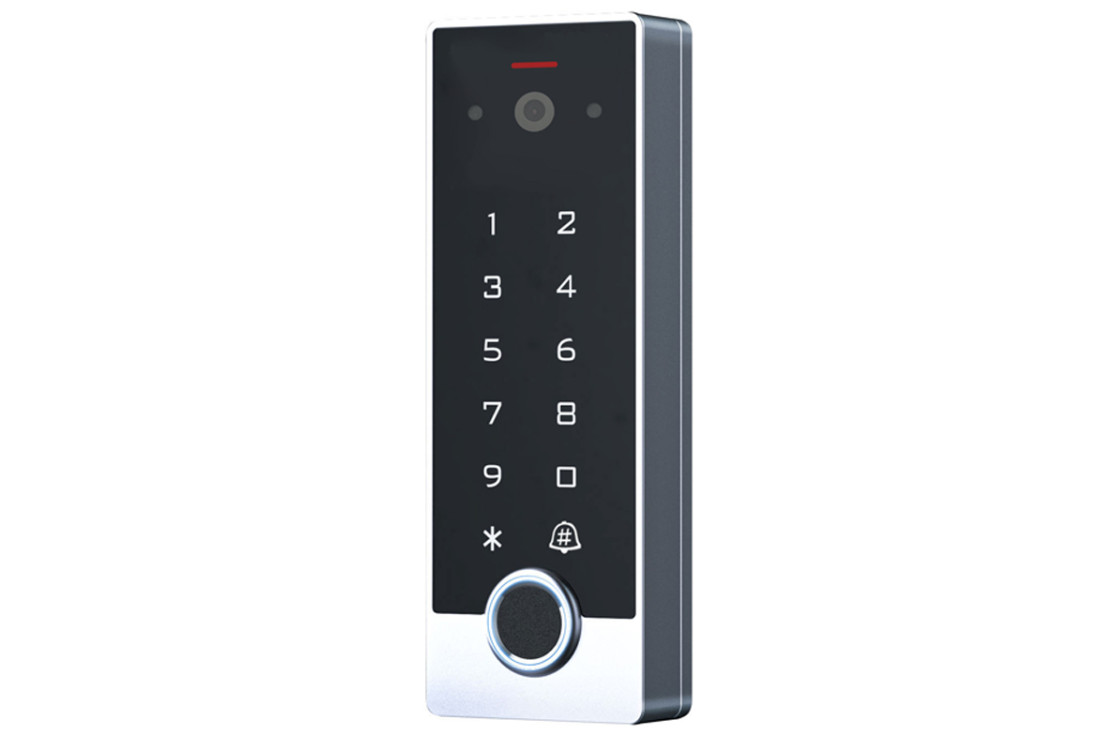

ZONEWAY VF2-EM je chytrý kovový antivandal videozvonek s Wi-Fi a zároveň přístupový systém s kamerou, který u branky nebo vchodu nahrazuje zvonek, interkom i kontrolu vstupu. V úzkém těle je kamera s infračerveným přísvitem, mikrofon a reproduktor, podsvícená klávesnice, čtečka karet 125 kHz a čtečka otisků prstů. Návštěvu uvidíte a uslyšíte v mobilu v aplikaci Tuya Smart nebo Smart Life, rodina a zaměstnanci si dveře odemknou sami kartou, čipem, prstem nebo kódem. Pro provoz nepotřebujete řídicí jednotku, bránu ani veřejnou IP adresu.

Co od videozvonku VF2-EM čekat

• zvonění na telefon nebo tablet s obrazem a obousměrným hovorem, i když nejste doma,
• čtyři způsoby otevření: otisk prstu, karta či čip, PIN na klávesnici a mobilní aplikace, případně jejich kombinace,
• relé pro elektrický zámek nebo pohon branky přímo ve venkovní jednotce,
• detekce pohybu s upozorněním v telefonu a možností pořídit snímek nebo záznam,
• noční vidění a podsvícené tlačítko zvonku i klávesnice, takže se vstup dá používat po setmění,
• ochrana proti odcizení (tamper kontakt se sirénou) a záznam každého odemknutí i zachyceného pohybu,
• kovové provedení ve stříbrné nebo černé barvě, určené pro místa, kde zvonek někdo může poškodit.

Kde se video zvonek wifi s přístupovým systémem hodí

Nejčastější je rodinný dům s brankou: dospělí otevírají kartou nebo prstem, děti mají čip na klíčích a návštěva prostě zazvoní. Zvonek s kamerou ukáže, kdo stojí venku, ještě než sejdete ke dveřím, a balík od kurýra převezmete klidně z pracovny nebo cestou z práce. Videozvonek s RFID čtečkou ocení také menší firma, dílna nebo ordinace: kmenoví zaměstnanci vstupují sami, host zazvoní a vy ho vpustíte z telefonu. U chaty nebo apartmánu se hodí dočasný kód s omezenou platností, který po odjezdu hostů nemusíte nikde rušit.

Než zvonek přišroubujete, vezměte telefon na místo montáže a zkontrolujte sílu Wi-Fi v pásmu 2,4 GHz. Slabý signál znamená trhaný obraz a zpožděné zvonění. Když se u branky síť špatně chytá, použijte kabelové připojení přes RJ-45.

Zazvonění krok za krokem

1. Návštěva stiskne podsvícené tlačítko zvonku.
2. Telefon nebo tablet se spárovanou aplikací začne vyzvánět. Spuštění aplikace lze nastavit tak, aby se zapnula automaticky při zvonění.
3. Po přijetí hovoru vidíte živý obraz a mluvíte s návštěvou. Zpoždění přenosu bývá řádově 2 až 5 sekund.
4. Jedním klepnutím v aplikaci zámek odemknete, tomu se u domovních zvonků říká odzvonit.

Na obraz se můžete podívat i bez zazvonění, třeba když chcete ověřit, že před domem nikdo nečeká. Přenos jde přes místní síť nebo internet, na mobilních datech 3G/4G funguje stejně jako doma na Wi-Fi. Žádné přesměrování portů v routeru není potřeba.

Otisk prstu, karta, kód, aplikace

Jako videozvonek s čtečkou otisků prstů a karet nabízí VF2-EM přístup, který si poskládáte podle toho, kdo vstupem prochází. Rodina si poradí s kartou nebo čipem, který ani nemusí vytahovat z peněženky. Brigádník nebo uklízečka dostane dočasný kód s omezenou dobou platnosti. Správce objektu může karty i uživatele přidávat a mazat a každému nastavit, dokud mu přístup platí.

• Karty a čipy: čte karty EM a HID 125 kHz ze vzdálenosti zhruba 3 až 8 cm.
• Otisky prstů: kapacita 200 otisků.
• Karty a kódy: kapacita 1000 karet a 1000 hesel.
• PIN: šestimístný kód, klávesnice podporuje i skryté zadání mezi až 20 číslic, aby kód nešlo snadno odkoukat.
• Kombinace: vstup lze podmínit více způsoby najednou, třeba kartou a otiskem prstu.
• Záloha: nastavení uživatelů se dá zálohovat, takže při výměně zařízení nezačínáte od nuly.

Chcete-li zvonek propojit s dalšími prvky přístupového systému, využijete rozhraní Wiegand 26, které umí vstup i výstup.

Kamera a noční vidění

Obraz zajišťuje barevná kamera s čipem 1/3" CMOS a rozlišením 1MPx. Záznam a živý náhled jsou ve 720p při 25 až 30 snímcích za sekundu, rozlišení lze v aplikaci snížit až na 640 × 480, když je spojení slabší. Širokoúhlý objektiv zabírá kolem 120°, takže se do záběru vejde nejen návštěva, ale i okolí vchodu. Noční přísvit tvoří čtyři infračervené diody. Dosah přísvitu je až 10 m, běžně zhruba 5 až 6 m, a závisí na konkrétních podmínkách a sledované scéně.

Vestavěné PIR čidlo a detekce pohybu hlídají nastavené oblasti. Když se někdo objeví před zvonkem, přijde upozornění do telefonu a v aplikaci si můžete udělat snímek nebo spustit záznam. Snímky se podle nastavení ukládají na paměťovou kartu nebo do cloudu, při poplachu i v pravidelném intervalu. Cloudové uložiště se zapíná v aplikaci a prvních 3 dny jsou zdarma, další podmínky určuje provozovatel platformy.

Videa k nastavení

První video ukazuje nastavení cloudového uložiště v aplikaci Tuya:

Druhé video ukazuje webový terminál Tuya Smart a Smart Life, tedy ovládání zařízení z prohlížeče:

Zapojení zámku, napájení a síť

Ve venkovní jednotce je relé s kontakty NO, NC a COM, které zatíží až 2 A. Zapojíte na něj elektrický zámek na 12 V DC nebo ovládání vrátek. Podporovány jsou zámky obou typů, tedy pod napětím zamčené i pod napětím odemčené. Pokud zámek odebírá víc proudu, než relé snese, zařaďte mezi zvonek a zámek přídavné posilovací relé, hodí se například typy BRB-01 nebo PCB-502.

Zvonek se napájí stejnosměrným napětím 12 V, napájecí zdroj není součástí balení. Klidový odběr je do 60 mA, za provozu do 100 mA. K síti se připojí přes Wi-Fi v pásmu 2,4 GHz, nebo kabelem přes konektor RJ-45. Zvonek má konektory, do kterých se zapojují dodávané přípojky pro napájení, síť a relé. Provoz i nastavení zvonku se dělají v mobilní aplikaci, která běží na telefonech s Androidem i iOS.

Kam zvonek namontovat

Montáž je povrchová, k zdi nebo sloupku se zvonek připevní přiloženým držákem. Rozměry stanice jsou 145 × 50 × 25 mm, takže se vejde i na úzký sloupek branky. Krytí IP44 chrání před stříkající vodou a před pevnými tělesy většími než 1 mm, vodotěsné ale zařízení není. Proto ho umístěte pod přesah střechy nebo do chráněné niky a ne tam, kde na něj padá déšť přímo.

Aplikace Tuya Smart a Smart Life

Videozvonek se ovládá v aplikaci Tuya Smart nebo v její alternativě Smart Life. Obě jsou zdarma pro Android i iOS a mluví česky. Společně se zvonkem v nich můžete mít další chytrá zařízení ZONEWAY, třeba kamery nebo čidla, a všechno na jednom místě. Aplikaci smí používat víc uživatelů, takže zvonění přijímá jak majitel, tak další členové domácnosti. Odkazy na aplikace a obecný návod najdete dole na stránce.

VF2-EM, VF1-EM nebo videozvonek s kamerou 2MPx

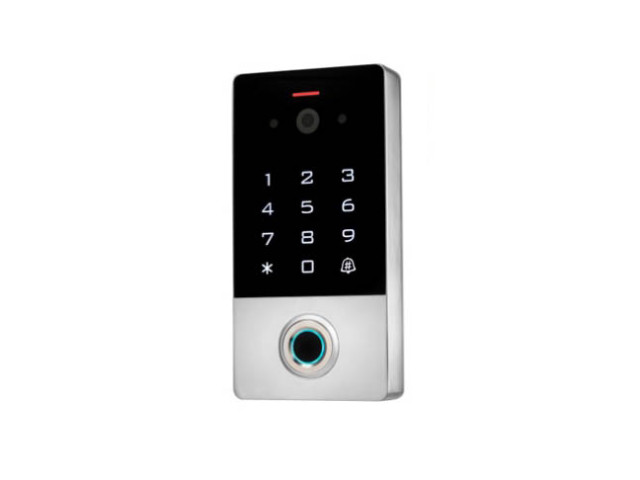

VF2-EM je štíhlejší obdobou modelu ZONEWAY VF1-EM. Chcete-li obraz ve vyšším rozlišení než 1MPx, podívejte se na videozvonek ZONEWAY V3-F s kamerou 2MPx, klávesnicí, čtečkou karet a otisků prstů. Přehled dalších modelů s kamerou přes Wi-Fi je v kategorii Wi-Fi videozvonky.

Parametry

Časté dotazy

Potřebuji k videozvonku bránu nebo veřejnou IP adresu?

Ne. Spojení s telefonem jde přes cloud platformy Tuya (P2P), stačí zvonek připojit k internetu a spárovat s aplikací.

Funguje zvonění mimo domácí Wi-Fi?

Ano. Telefon může být na mobilních datech 3G/4G nebo v cizí Wi-Fi. Zvonek samotný musí být připojený k internetu.

Může zvonění přijímat víc lidí?

Ano, aplikaci lze používat s více uživateli. Každý člen domácnosti si ji nainstaluje do svého telefonu.

Dá se zvonek zapojit na stávající elektrický zámek?

Ano, pokud má zámek 12 V DC a odběr, který relé 2 A zvládne. Zámek zapojíte na kontakty NO nebo NC podle toho, zda je pod napětím zamčený, nebo odemčený.

Přečte zvonek moje stávající čipy?

Čte karty a čipy 125 kHz typu EM a HID. Karty na jiné frekvenci, například MIFARE 13,56 MHz, nepřečte.

Je zvonek vhodný na venkovní sloupek?

Ano, pokud ho chráníte před přímým deštěm. Krytí IP44 snese stříkance, vodotěsný ale není, proto ho dejte pod stříšku nebo do niky.

Co dělá ochrana proti odcizení?

Tamper kontakt hlídá, jestli někdo zvonek nesundává. Při pokusu o odtržení spustí siréna poplach.

Zvládne relé i ovládání vrat?

Relé je určené pro elektrický zámek nebo ovládání vrat či dveří na 12 V DC do 2 A. U větší zátěže se doporučuje přídavné posilovací relé.

Kde najdu návody?

Návody jsou v části Návody a dokumentace níže.

Návody a dokumentace

Návod k mobilní aplikaci pro videozvonky ZONEWAY VF1, VF2 a VF3

Návod k programování videozvonků ZONEWAY VF1, VF2 a VF3

Český návod k videozvonku VF2-EM

Návod a mobilní aplikace

Obecný návod pro aplikaci Tuya a ovládání zařízení ZONEWAY je k dispozici ve formátu PDF.

Obecný návod pro aplikaci Tuya (PDF)

Aplikace „Tuya Smart“ ke stažení

Aplikace Tuya Smart je zdarma pro Android i iOS.

Tuya Smart pro Android (Google Play)

Tuya Smart pro iOS (App Store)

Aplikace „Smart Life – Smart Living“ ke stažení

Alternativou je aplikace Smart Life – Smart Living, rovněž zdarma pro Android i iOS.

Smart Life – Smart Living pro Android (Google Play)

Smart Life – Smart Living pro iOS (App Store)

O platformě TUYA

TUYA je globální vývojářská platforma "AI + IoT" a přední světová hlasová interaktivní platforma, která spojuje spotřebitele, výrobní značky, OEM výrobce a distributory. Tuya propojuje jednotlivé přístroje v chytré domácnosti a hraje zásadní roli ve světě Internetu věcí (Internet Of Things - IoT). V rámci šifrované komunikace dokáže propojit zařízení různých výrobců při zachování jejich vzájemné kompatibility a pohodlného ovládání. Cílem je poskytnout zákazníkům jednoduché řešení pro "IoT - Internet věcí".

Po celém světe byla zřízena 3 hlavní datová centra s cloudovým uložištěm dat s pokrytím Asie, Evropy a Ameriky.

Datová centra - ASIE: Ali Hangzhou (hlavní serverovna), Qingdao (serverovna) a Šanghaj (serverovna).

Datová centra - AMERIKA: Oregon (hlavní serverovna) a Virginie (serverovna).

Datová centra - EVROPA: Frankfurt nad Mohanem (serverovna).

Rodina chytrých zařízení Tuya od ZONEWAY

Zařízení ZONEWAY s platformou Tuya (kamery, videozvonky, zámky, čidla, spínače) se ovládají v jedné aplikaci Tuya Smart / Smart Life.

SMART elektronika – chytrá domácnost

Obsah zpracoval Ing. Václav Turek, technik.
