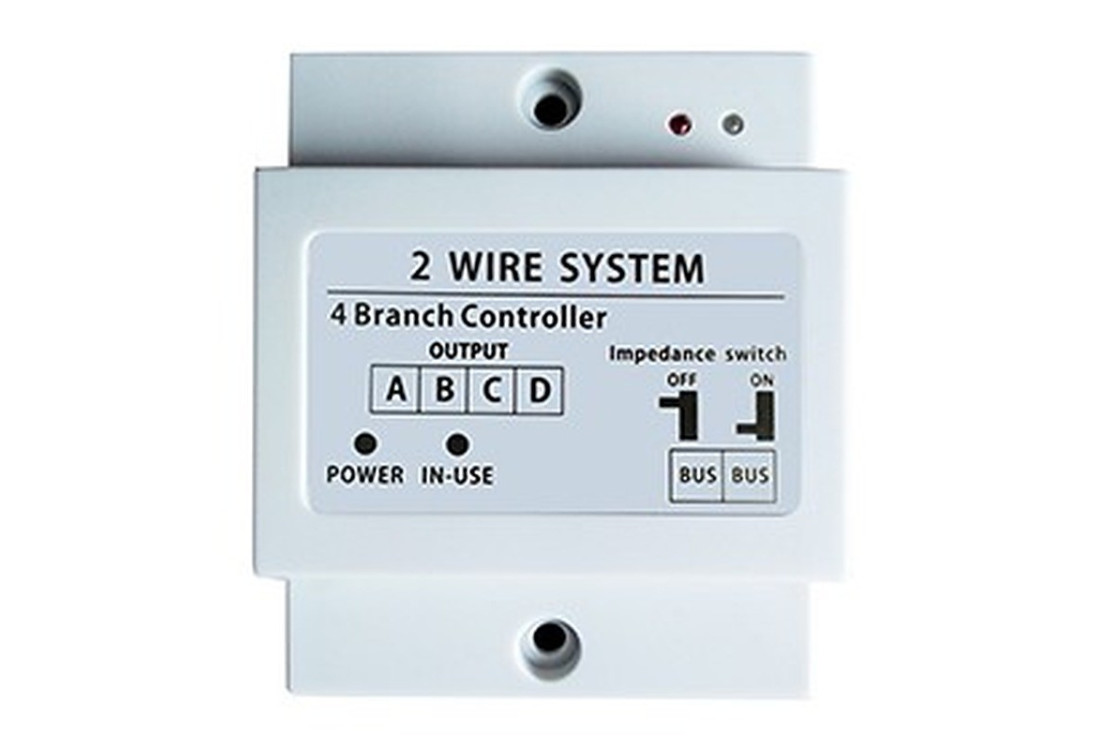

Videodistributor ZONEWAY ZW-504C – rozbočovač obrazu pro 4 monitory 2drátového systému Videodistributor ZW-504C je rozbočovač videosignálu pro sběrnicový (2D) dvoudrátový systém videotelefonů ZONEWAY. Jeden di... více
Videodistributor ZW-504C je rozbočovač videosignálu pro sběrnicový (2D) dvoudrátový systém videotelefonů ZONEWAY. Jeden distributor dokáže rozvést obraz až na čtyři monitory. Hodí se tam, kde je potřeba rozvést obraz na více vnitřních monitorů.
Distributor je součástí dvoudrátového (2D) systému ZONEWAY, v němž venkovní jednotka a monitory komunikují po sběrnici. Rozbočovač proto doplníte do systému pro 2drátový videotelefon, když přibývá počet monitorů; jeden kus je určen pro čtyři monitory.
specialista – elektrotechnik e-shopu zoneway.cz
| Rozbočovač | |
|---|---|
| Model | ZONEWAY ZW-504C |
| Typ | video distributor (rozbočovač) 2vodičového systému se 4 větvemi a ochranou proti zkratu |
| Použití | rozbočení videa ke čtyřem monitorům (výstupy A, B, C, D k monitorům); podle návodu výrobce lze přístroj použít i opačně |
| Izolační ochrana | každá větev je odděleně chráněna – zkrat na jedné větvi neovlivní ostatní zařízení na sběrnici |
| Samokontrola | po zkratu kontrola za 10 s, dále za 60 s, 5 min, 10 min a pak každých 30 min; kontrolka IN-USE třikrát rychle bliká |
| Napájení a zapojení | |
| Napájení | DC 20–30 V |
| Zapojení | 2 vodiče bez polarity; vstup BUS, výstupy A, B, C, D |
| Kontrolky | POWER (napájení), IN-USE (příjem signálu; rychlé bliknutí = ochranný režim po zkratu) |
| Přepínač impedance | poslední rozbočovač na konci sběrnice se nastaví do polohy ON (kontrolka napájení pak zoranžoví) |
| Provedení | |
| Rozměry | 89 × 70 × 45 mm (výška × šířka × hloubka) |
| Montáž | na zeď nebo na lištu DIN |
| Pracovní teplota | −10 °C až +40 °C (návod výrobce) |

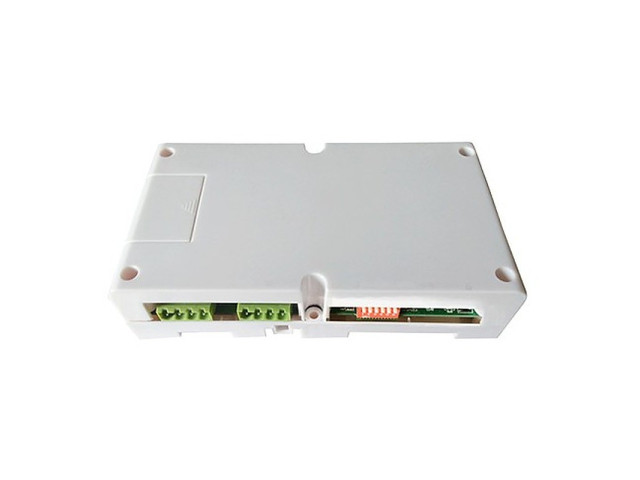

Každý videodistributor (rozbočovač) sběrnicového (2D) dvoudrátového systému ZONEWAY ZW-507 je schopn..
