ZONEWAY ZW-777-TUYA | monitor 7" s dotykovým displayem a TUYA IP modulem, videozvonek

Monitor videozvonku ZONEWAY ZW-777-TUYA: 7" dotykový videotelefon s Wi-Fi a aplikací Tuya

ZW-777-TUYA je vnitřní monitor pro dvouvodičové videozvonky ZONEWAY: 7" dotykový displej, hovor s návštěvou a odemknutí dveří přímo z monitoru i z mobilu. Do vestavěného Wi-Fi modulu Tuya stačí zadat domácí síť a zvonění putuje i do telefonu, takže vrátka otevřete odkudkoli. Monitor se v obchodě značí také jako ZW777 nebo 777ZW, jde o tentýž typ. Prodává se samostatně, venkovní tablo k němu dokoupíte podle počtu bytů (řady ZW-702, ZW-619 a ZW-738), případně sáhnete po hotovém setu.

Jak videotelefon s monitorem ZW-777-TUYA funguje

Celý systém tvoří tři části: tablo s kamerou u vchodu, tento monitor uvnitř a telefon s aplikací. Mezi tablem a monitorem vedou jen dva vodiče bez polarity, po kterých putuje obraz, zvuk i napájení. Wi-Fi modul v monitoru dělá z drátového videotelefonu zároveň IP domovní zvonek: obraz, který vidíte na displeji, vidíte i v aplikaci. Jako zvonek s obrazovkou je to klasické drátové řešení bez baterií, které nezávisí na signálu v okolí vstupu. Hodí se pro rodinný dům i pro bytový dům s více monitory, kde se z jednoho tabla zvoní do několika domácností, tedy i jako videozvonek pro dva byty.

Monitor i venkovní tablo napájí jeden společný adaptér (sběrnicový napáječ), takže se k tablu netahá žádný další napájecí kabel. Elektrický zámek se připojuje k tablu, ne k monitoru. Monitor a aplikace zámek jen spouštějí.

Proč drát, když existují bateriové Wi-Fi zvonky? Video zvonky ZONEWAY na dvou vodičích nemusíte dobíjet ani vyměňovat baterie, obraz se přenáší kabelem a nezávisí na kvalitě Wi-Fi u vchodu. Wi-Fi potřebuje jen monitor uvnitř domu, a to pro zvonek Tuya v telefonu. Aplikace je stejná jako u ostatních chytrých zařízení ZONEWAY, kamery, zámky i čidla tak máte v jednom seznamu.

Co monitor umí

• Hovor a obraz: vyvolání obrazu z tabla i bez stisku zvonku, hlasitost mikrofonu a reproduktoru se nastavuje, jas a kontrast také.
• Odemknutí: během hovoru ťuknutím na displej, nebo automaticky při zazvonění v časovém okně, které lze nastavit pro každý den zvlášť.
• Čtyři provozní režimy: vypnuté vyzvánění, záznamník (spustí se při každém zvonění), noční režim s vlastní hlasitostí a „nerušit“, kdy monitor hovor odmítne.
• Zmeškané návštěvy: snímky zůstávají ve vnitřní paměti nebo na kartě microSD, obě paměti se cyklicky přepisují. Nahrávat lze zvuk i video, ručně i automaticky.
• Melodie: 16 vyzváněcích melodií, takže domácnosti v jednom vchodu lze od sebe rozlišit.
• Volání mezi monitory: z jedné místnosti do druhé, každý monitor má v nastavení vlastní adresu (Device ID).
• Délka hovoru: jedno spojení trvá nejvýš 100 sekund a samo se ukončí, odemknout lze po celou dobu hovoru.
• Externí drátový zvonek: připojí se na zadní straně, délku zvonění lze nastavit.

Menu monitoru je v angličtině, dále v ruštině, francouzštině, španělštině, němčině a čínštině. Česká ani slovenská verze menu není. Ovládání je ale dotykové a na ikonách, takže si poradí i člověk, který anglicky nemluví; jednotlivé obrazovky popisuje návod v Boxu níže.

Montáž a zapojení monitoru krok za krokem

Monitor se zavěšuje na nástěnný držák v doporučené výšce 145 až 160 cm. Na zadní straně najdete:

1. svorky sběrnice L1 a L2, kam patří dva vodiče od tabla nebo od napáječe; polarita se nehlídá,
2. slot pro kartu microSD (označený TF),
3. DIP přepínač zakončení vedení,
4. konektor externího zvonku,
5. vstup přídavného napájení 12 V DC.

Zakončení vedení nastavte podle místa v lince: monitor na konci kabelu se nastavuje jinak než monitor, za kterým pokračuje další. Každému monitoru pak přidělíte v menu System setting vlastní Device ID. Mezi monitory se volá zadáním čísla místnosti a znaku #, návod počítá s místnostmi 1 až 32.

Kabeláž

Jako vedení stačí dvoulinka bez stínění. Elektrikáři běžně použijí UTP kabel, jehož žíly spojí do dvou skupin, nepoužité žíly zůstanou jako rezerva nebo poslouží pro zámek. Délka vedení mezi tablem a monitorem je až 100 m. S tím nepočítejte naplno: v praxi se osvědčilo plánovat zhruba 80 m, nebo na delší trasu vzít kabel s průřezem 2,5 mm². Vedení neveďte souběžně se silovými rozvody, výbojkami a zářivkami, jinak v obraze přibude rušení. Tabulku průřezů pro jednotlivé úseky podle počtu monitorů (do 20 a nad 20, vodiče 0,75 až 1,5 mm²) obsahuje návod.

Zapojení zvládne elektrikář bez zkušeností se slaboproudem. U tabla s více tlačítky se vede jedno společné dvoužilové vedení k monitorům.

Připojení k Wi-Fi a spárování s aplikací Tuya

1. Do telefonu nainstalujte aplikaci Tuya Smart nebo Smart Life a založte si účet.
2. Na monitoru otevřete Settings – Network setting – Network pairing mode a zvolte režim AP (hotspot monitoru, ten je doporučený), nebo EZ (rychlé připojení). Změna režimu se projeví po restartu monitoru.
3. V aplikaci zvolte Přidat zařízení – Kamera a zámek – Chytrá kamera (Wi-Fi) a stejný režim párování.
4. Zadejte název a heslo domácí sítě. Monitor pracuje jen v pásmu 2,4 GHz. V režimu AP se telefon na chvíli připojí k hotspotu monitoru (název začíná SmartLife) a poté se vrátíte do aplikace.
5. Hotovo: z telefonu přijmete hovor, uvidíte návštěvu, pořídíte snímek nebo video a otevřete zámek. Jeden monitor může sdílet až 5 mobilních zařízení.

Videozvonek podporuje P2P, takže spárování jde i naskenováním QR kódu, nebo ručním zadáním sériového čísla modulu, které je vytištěné na štítku. Aplikace pak hned ukáže obraz z tabla.

Kompatibilita a omezení

• Venkovní tablo: monitor patří k 2vodičovým tablům ZONEWAY řad ZW-702, ZW-619 a ZW-738, s nimiž se prodává i v hotových sadách. Jednotlivé sady najdete v kategorii Sety IP videozvonků TUYA.
• Dveřní stanice a kamery: v menu Monitoring přepíná monitor mezi dveřní stanicí 1 a 2 a až dvěma analogovými kamerami (signál CVBS, PAL). Kamera se připojuje k tablu podle jeho typu, monitor vlastní vstup pro kameru nemá.
• Zámek: elektrický nebo elektromagnetický zámek se zapojuje k tablu. Dva vchody nezávisle na sobě, například vrátka a vrata, otevře relé modul ZW-RLV, a to i z aplikace Tuya.

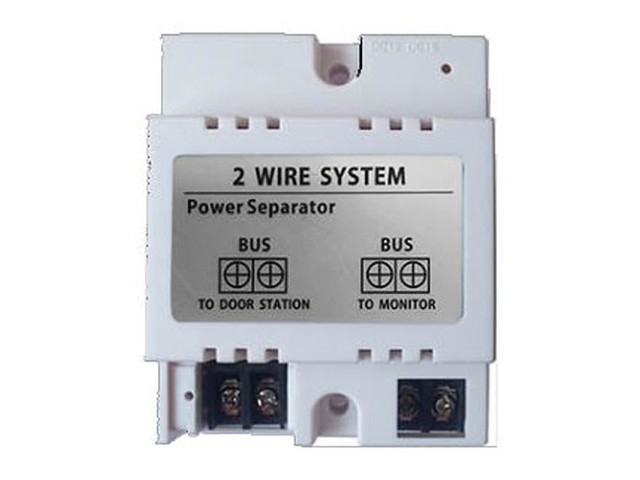

• Počet monitorů: v systému jich může být až 99. Napáječ ZW-202 zvládne až 12 monitorů, nad 12 monitorů je potřeba zesilovač s napáječem ZW-507. Obraz pro čtyři monitory nebo čtyři dveřní jednotky rozbočí video distributor ZW-504C.
• Napájení: sběrnice pracuje na 24 V DC. Monitor má navíc vstup přídavného napájení 12 V DC.

Co k monitoru potřebujete

• Nutné: 2vodičové venkovní tablo ZONEWAY a napájení sběrnice 24 V DC. V hotových sadách je napáječ součástí.
• Doporučené: karta microSD pro záznam, elektrický zámek k tablu, relé modul ZW-RLV pro druhý vchod, rozbočovač a napáječ při více monitorech, případně analogová kamera pro další prostor.

Příklady sestav

• Rodinný dům s jedním vchodem: tablo s jedním tlačítkem, jeden monitor v hale, sběrnicový napáječ, elektrický zámek vrátek a telefon s aplikací. Případný druhý monitor v patře nebo v dílně přibude jen další dvojicí vodičů na sběrnici.
• Dvougenerační dům nebo dvojdomek: tablo se dvěma tlačítky, monitor v každé domácnosti, vrátka i vrata pod relé modulem ZW-RLV. Každá domácnost má vlastní melodii a vlastní telefony v aplikaci.
• Bytový dům s dvanácti byty: tablo s dvanácti tlačítky a dvanáct monitorů. Jeden napáječ ZW-202 vystačí právě na dvanáct monitorů, každý z nich dostane vlastní adresu.
• Větší objekt: nad dvanáct monitorů se přidává zesilovač a napáječ ZW-507, obraz se pro větší skupiny rozvádí rozbočovači.

Pořadí při uvádění do provozu

1. Zapojte sběrnici a ověřte, že tablo po stisku tlačítka zvoní na monitoru.
2. Přidělte monitorům adresy a nastavte zakončení vedení podle jejich pořadí v lince.
3. Vložte a naformátujte kartu microSD, nastavte melodii a hlasitost.
4. Až nakonec připojte monitor k Wi-Fi a spárujte telefon. Pokud nejdřív chodí zvonění a obraz po drátu, víte, že případná potíž s aplikací je jen v síti.

Parametry

Časté dotazy

Je venkovní jednotka součástí balení?

Ne, jde o samotný vnitřní monitor. Tablo vyberete podle počtu bytů a podle toho, zda chcete čtečku RFID. Chcete-li mít vše z jedné ruky, hledejte v nabídce sadu s tablem ZONEWAY.

Kolik vodičů a jak dlouhé vedení potřebuji?

Stačí dva vodiče bez polarity. Vedení k tablu může být dlouhé až 100 m, spolehlivě plánujte kolem 80 m, na delší trase použijte vodiče s průřezem 2,5 mm².

Otevřu branku z mobilu, když nejsem doma?

Ano. Monitor musí být připojený k Wi-Fi 2,4 GHz. Z aplikace Tuya Smart nebo Smart Life pak přijmete hovor, uvidíte návštěvu a odemknete zámek. Monitor sdílí až pět telefonů, takže se podívat může celá rodina.

Mohu zvlášť ovládat dveře a vrata?

Ano, s modulem ZW-RLV lze otevírat dva vchody nezávisle, třeba jen vrátka při zavřených vratech.

Dá se do jiné místnosti přidat další monitor?

Ano, v systému je prostor až pro 99 monitorů, mezi nimi lze volat. Při větším počtu je nutné myslet na napáječ a rozbočovače, viz kapitola o kompatibilitě.

Jak nastavím adresu, když je v domě víc bytů?

Každý monitor dostane v menu System setting vlastní Device ID. Tlačítka vícebytového tabla se k monitorům přiřazují podle návodu k tablu.

Je menu monitoru česky?

Není. K dispozici je angličtina, ruština, francouzština, španělština, němčina a čínština. Dotykové ovládání s ikonami je přehledné, návod ukazuje jednotlivé obrazovky.

Jakou kartu microSD vložit?

Kartu microSD o kapacitě do 32 GB. Novou kartu naformátujte přímo v monitoru v menu Advanced setting – Formatting SD disk.

Zvládne monitor víc dveřních stanic a kamer?

Ano, v menu Monitoring se přepíná mezi dveřní stanicí 1 a 2 a mezi dvěma analogovými kamerami. Kamery se ale zapojují k tablu, ne k monitoru, takže vybírejte tablo, které vstup pro kameru má.

Proč se hovor po 100 sekundách sám ukončí?

Je to pevná délka jednoho spojení. Během hovoru lze zámek odemknout a v případě potřeby návštěvu vyvolat znovu. Delší hovor tedy nevyžaduje žádné další nastavení, jen nové spojení.

Slouží monitor jen k hovoru, nebo i jako záznamník?

I jako záznamník. Ve zvoleném režimu se při každém zvonění uloží snímek návštěvy, takže po návratu domů vidíte, kdo zvonil, i když jste hovor nezvedli.

Funguje zvonění i bez internetu?

Hovor mezi tablem a monitory běží po sběrnici sám. Internet je potřeba jen pro funkce v aplikaci, tedy náhled a odemknutí na dálku.

Návody ke stažení

Originální anglický návod k monitoru ZW-777-TUYA je k dispozici ve formátu PDF. Rychlý návod s užitečnými informacemi k instalaci dvouvodičových videozvonků je přiložen zvlášť.

Originální anglický návod k monitoru ZW-777-TUYA (PDF)

Rychlý návod a informace k instalaci 2D videozvonků ZONEWAY

Videoukázky

Dvě videa ukazují videozvonek ZONEWAY v provozu.

Návod a mobilní aplikace

Obecný návod pro aplikaci Tuya a ovládání zařízení ZONEWAY je k dispozici ve formátu PDF.

Obecný návod pro aplikaci Tuya (PDF)

Aplikace „Tuya Smart“ ke stažení

Aplikace Tuya Smart je zdarma pro Android i iOS.

Tuya Smart pro Android (Google Play)

Tuya Smart pro iOS (App Store)

Aplikace „Smart Life – Smart Living“ ke stažení

Alternativou je aplikace Smart Life – Smart Living, rovněž zdarma pro Android i iOS.

Smart Life – Smart Living pro Android (Google Play)

Smart Life – Smart Living pro iOS (App Store)
