2vodičový TUYA videotelefon pro 2 byty s RFID | ZW-777 + ZW-619-2D

Videotelefon pro dva účastníky: tablo ZW-619-2D a dva monitory ZW-777-TUYA

Set ZONEWAY ZW-619-2D + 2× ZW-777-TUYA je dvouvodičový videozvonek pro dva byty s RFID čtečkou: každé ze dvou tlačítek zazvoní na vlastním 7" monitoru a dveře otevřete monitorem, čipem nebo z mobilu. Hodí se pro dvojdům, dva samostatné byty, dům s kanceláří nebo dvě provozovny se společným vstupem. Každý byt dostane svůj zvonek s obrazovkou a nikdo nemusí přebírat cizí návštěvy, přitom je u vchodu jen jedno kovové tablo.

Co sestava obsahuje a co si dokoupíte

Set videozvonku pro 2 byty tvoří:

• 1× venkovní kovové tablo ZW-619-2D se 2 tlačítky, kamerou, IR přísvitem a čtečkou RFID,
• 2× vnitřní 7" dotykový monitor ZW-777-TUYA s integrovanou Wi-Fi,
• 1× napájecí prvek sběrnice (power separator), podle aktuální dodávky ZW-202 nebo ZW-206A-2S,
• montážní příslušenství v rozsahu dodávky.

Kabeláž, microSD karty, elektrický zámek, případné rozbočovače a čipy či karty RFID v sestavě nejsou, pokud je obsah balení výslovně neuvádí.

Jak zvonění probíhá

Návštěvník stiskne jedno ze dvou podsvícených tlačítek a zazvoní jen monitor přiřazeného bytu. Obyvatel uvidí obraz z tabla, promluví s návštěvou a jedním stiskem odemkne. Kdo má čip, odemkne si přiložením k tablu a monitor ani telefon nepotřebuje. Obraz z kamery si můžete vyvolat i bez zazvonění, třeba když čekáte kurýra.

Obraz, zvuk, volání i napájení vedou jen dva vodiče bez polarity. Wi-Fi je vestavěná v monitorech, slouží aplikaci Tuya a kabel mezi vchodem a domem nenahrazuje. Na rozdíl od běžného Wi-Fi videozvonku proto místní zvonění a odemknutí z monitoru fungují i bez internetu.

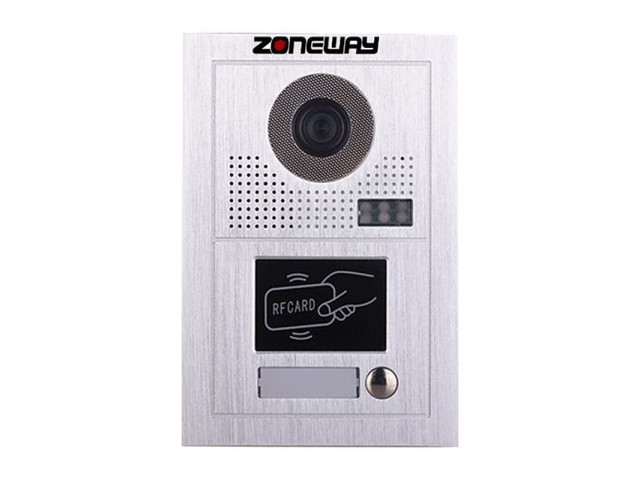

Venkovní tablo ZW-619-2D

• 2 přímá volací tlačítka s podsvícenými jmenovkami,
• kamera 1,0MPx s objektivem 3,6 mm a nastavitelným směrem, noční vidění pomocí IR přísvitu,
• čtečka RFID EM 125 kHz pro až 2 000 čipů nebo karet,
• kovové antivandal provedení ze zinkové nebo hliníkové slitiny,
• relé zámku s kontakty NO / NC / COM, zatížení do 2 A.

Tablo se montuje zapuštěně nebo částečně povrchově podle použitého boxu a stříšky. Panel měří přibližně 196 × 127 × 19 mm, vyřezávaný otvor a montážní box si ale vždy ověřte na dodaném kusu. Umístěte ho pod stříšku pro videozvonky řady ZW-619 nebo na kryté místo, aby za panel nezatékalo a mohla odcházet kondenzace.

Monitory ZW-777-TUYA, často hledané jako ZW777

Každý byt má vlastní 7" barevný dotykový monitor s mikrofonem, reproduktorem a tlačítkem odemknutí. Nastavíte na něm hlasitost, jas a kontrast, zapnete záznamník, noční režim, režim nerušit, nebo vyzvánění úplně vypnete. K dispozici je 10 melodií, jedno spojení se po 100 sekundách ukončí samo. Monitor měří přibližně 185 × 165 × 19 mm.

Fotografii, video i zvuk ukládá do interní paměti nebo na kartu microSD do 32 GB, při zaplnění nejstarší záznamy cyklicky přepisuje. Záznam se spouští automaticky při zazvonění, nebo ručně.

Zvonek s aplikací Tuya pro každý byt zvlášť

Každý monitor má vlastní Wi-Fi modul (pásmo 2,4 GHz), a tak se párování a sdílení nastavuje po jednotlivých monitorech. Jeden monitor můžete sdílet až s 5 mobilními zařízeními. V aplikaci Tuya Smart nebo Smart Life pak dostanete oznámení o zazvonění, živý náhled, obousměrný hovor a odemknutí na dálku. Vzdálené funkce vyžadují internet a dostupnou cloudovou službu. Starší modul ZW-IP pro základní mobilní funkce nepotřebujete, podpora Tuya je v monitorech zabudovaná. Tento Tuya videozvonek tak funguje jako videotelefon s mobilní aplikací, aniž byste cokoli dokupovali.

Před instalací si rozmyslete, kdo bude mít jaký účet v aplikaci a které monitory se budou s kým sdílet.

Kabeláž: nová i stávající

Dvouvodičový videotelefon se zapojuje po sběrnici a délka vedení může být podle specifikace až 100 m; pro praktický návrh počítejte přibližně s 80 m a nechte rezervu na počet monitorů, zámek a úbytek napětí. Stávající dvoužilový kabel často stačí, musí ale být v dobrém stavu a mít vhodný průřez. UTP kabel jde v některých případech použít spojením párů, stejný výsledek pro každou délku ale předem slíbit nelze. Slaboproudé vedení nevěďte souběžně se silovými kabely, zářivkami, výbojkami ani motory. U rekonstrukce kabel nejprve odpojte od původního zdroje a proměřte. U novostavby se vyplatí nechat rezervní trubku pro odchodové tlačítko, další kameru nebo vstup.

Elektrický zámek, branka a vrata

Relé tabla jen spíná kontakty, zámek samo nenapájí. Nestačí tedy vědět, že je zámek na 12 V: rozhoduje odběr, to, zda odemyká přivedením nebo odebráním napětí, a zda potřebuje stejnosměrný, nebo střídavý zdroj. U motorických vrat se spíná řídicí vstup pohonu, nikoli motor. Chcete-li branku a vrata ovládat zvlášť, přidejte relé zámku ZW-RLV. Napájení videotelefonu s napájením zámku nebo pohonu nikdy nesměšujte.

Jak sestavu rozšířit

• další kompatibilní monitory nebo venkovní jednotky po přepočtu napájení,
• video distributor ZW-504C pro větvení sběrnice k monitorům,
• externí analogová kamera CVBS po ověření signálu a napájení,
• další video zvonky a sety najdete mezi sety Wi-Fi videozvonků s Tuya.

Počet připojitelných zařízení neposuzujte jen podle teoretického maxima. Rozhodují topologie, délky kabelů, počet současně napájených monitorů a zátěž zámku.

Kdy zvolit právě tuto variantu

Dvě tlačítka a dva monitory jsou určené pro vchod, který obsluhuje přesně dva samostatné účastníky: dvojdům, dva byty, dům s kanceláří nebo dvě provozovny. Oproti sadě s jedním monitorem nemusí účastníci sdílet jediný displej ani se domlouvat, kdo návštěvu vyzvedne, a oproti variantám s více tlačítky nemáte nevyužité jmenovky. Až se počet účastníků zvýší, systém rozšíříte o další monitory a tablo po přepočtu napájení a kabeláže. Tablo si každý obyvatel přitom obsluhuje stejně: stiskne se tlačítko svého bytu a zazvoní u něj doma, ne u souseda.

Zkouška po montáži

Po zapojení vyzkoušejte postupně obě tlačítka, obraz a zvuk na každém monitoru, odemknutí z monitoru, čipem i z mobilu a oznámení v aplikaci. Tím odhalíte záměnu adres nebo chybu ve větvení sběrnice ještě před předáním uživatelům. Při potížích oddělte místní část od vzdálené: když funguje volání a odemknutí z monitoru, ale ne telefon, kontrolujte Wi-Fi, internet, účet a oprávnění aplikace; když nefunguje ani místní komunikace, hledejte problém na sběrnici, v napájení nebo adresaci.

Proč kabelový videotelefon, a ne bateriový Wi-Fi zvonek

Bateriový Wi-Fi zvonek se snadno namontuje, ale stojí na stavu baterie, rádiových podmínkách a mobilním telefonu. Tahle sestava drží klíčové místní funkce na kabelové sběrnici a Wi-Fi přidává jako rozšíření: v bytě zůstává pevný monitor, klasické vyzvánění a tlačítko odemknutí po ruce. Pro dva byty je samostatný monitor pro každého přehlednější než sdílený mobilní zvonek, protože si každý nastaví hlasitost, režim nerušit i vlastní přístup z telefonu. Správce domu přitom spravuje jedno společné tablo a jednu systémovou kabeláž.

Co ověřit před objednávkou

• zda počet tlačítek a monitorů odpovídá počtu samostatných účastníků,
• délku, průřez, stav a způsob větvení kabeláže,
• napětí, proud a provozní režim elektrického zámku,
• dostupnost Wi-Fi 2,4 GHz u každého monitoru, který má používat mobilní aplikaci,
• způsob montáže tabla a ochranu před přímým deštěm,
• zda potřebujete RFID: tato varianta čtečku obsahuje.

Plánování instalace krok za krokem

Nejdřív určete místo pro tablo, napájecí prvek a oba monitory. Změřte jednotlivé trasy, poznamenejte si průřez kabelů a rozhodněte, zda povede sběrnice průběžně, nebo přes rozbočovače. Potom vyberte elektrický zámek a samostatně posuďte jeho napájení. Teprve když je kabeláž ověřená, má smysl řešit pokrytí Wi-Fi a párování aplikací.

Údržba a aktualizace

Pravidelně kontrolujte čistotu objektivu, stav jmenovek, těsnění a kabelových spojů. Před změnou nastavení nebo výměnou monitoru si poznamenejte adresaci a způsob zapojení. Mobilní aplikace se časem mění, takže obrazovky, oprávnění i nabídka cloudových služeb se mohou lišit od starších návodů a fotografií.

Parametry

Videa

Dvě videa přibližují systém ZONEWAY ZW-777 a dvouvodičový videotelefon v provozu.

Časté dotazy

Kolik monitorů je v sadě?

Dva monitory ZW-777-TUYA, jeden pro každé ze dvou tlačítek.

Je systém bezdrátový?

Ne. Tablo a monitory spojuje kabelová dvouvodičová sběrnice, Wi-Fi slouží jen pro aplikaci v mobilu.

Má tablo čtečku RFID?

Ano, tato varianta má čtečku EM 125 kHz.

Potřebuji modul ZW-IP?

Pro základní mobilní funkce ne, Tuya je v monitorech zabudovaná.

Může mít každý byt svůj telefon?

Ano. Párování a sdílení se nastavuje po jednotlivých monitorech, způsob správy účtů si rozmyslete před instalací.

Lze použít starý kabel od zvonku?

Často ano, ale ověřte jeho stav, průřez, délku a topologii. U dvou monitorů může být nutné upravit větvení nebo doplnit distributor.
