Set kamer ZONEWAY: 4x mini PTZ IP kamera 6 Mpx, zoom 4x, NVR3016, PoE switch 4+1 | ZONEWAY 4-X4DM6S-3016

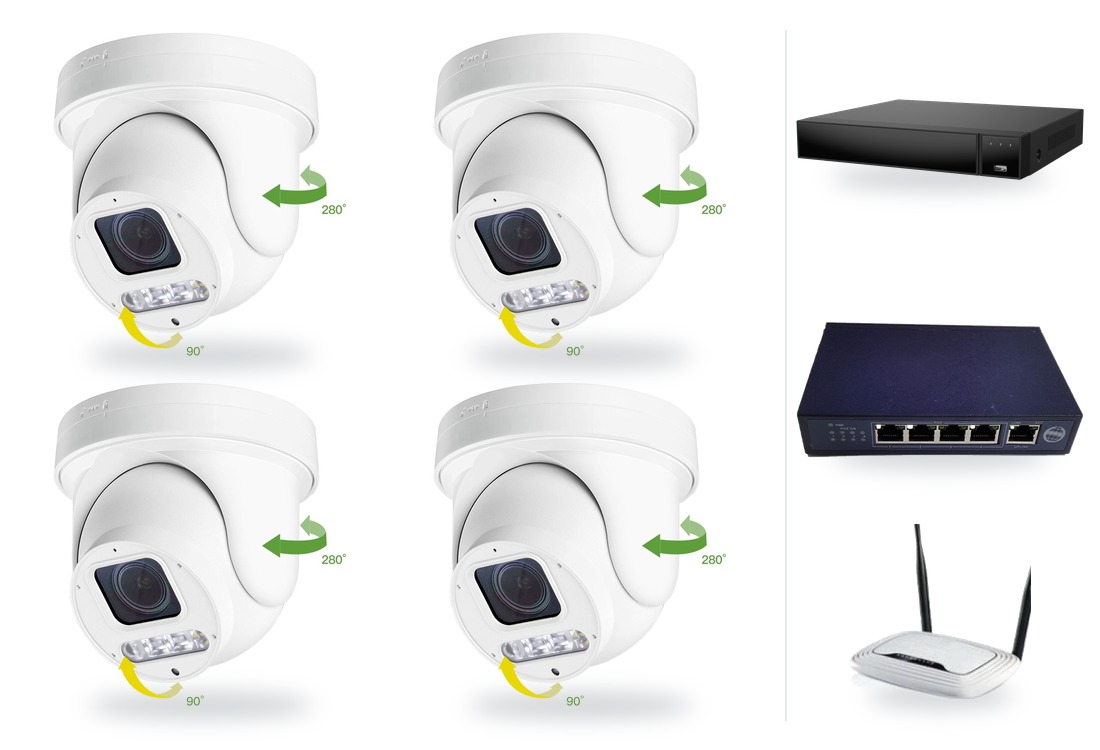

Set kamer ZONEWAY 4-X4DM6S-3016 je kamerový set ZONEWAY s NVR rekordérem a PoE napájením: spojuje 4x mini PTZ IP kameru HICO X4D-M6S (6 Mpx, zoom 4x, IP66) s rekordérem ZONEWAY NVR3016, PoE switchem 4+1 a routerem. Kamery napájí a s rekordérem propojuje switch po jednom síťovém kabelu; pevný disk není součástí a vybíráte ho zvlášť.

Set se čtyřmi kamerami je nejčastější volbou pro rodinný dům, firmu nebo dílnu: čtyři mini PTZ kamery s PoE na switchi 4+1 a rekordéru NVR3016, který nechává 12 kanálů pro budoucí rozšíření.

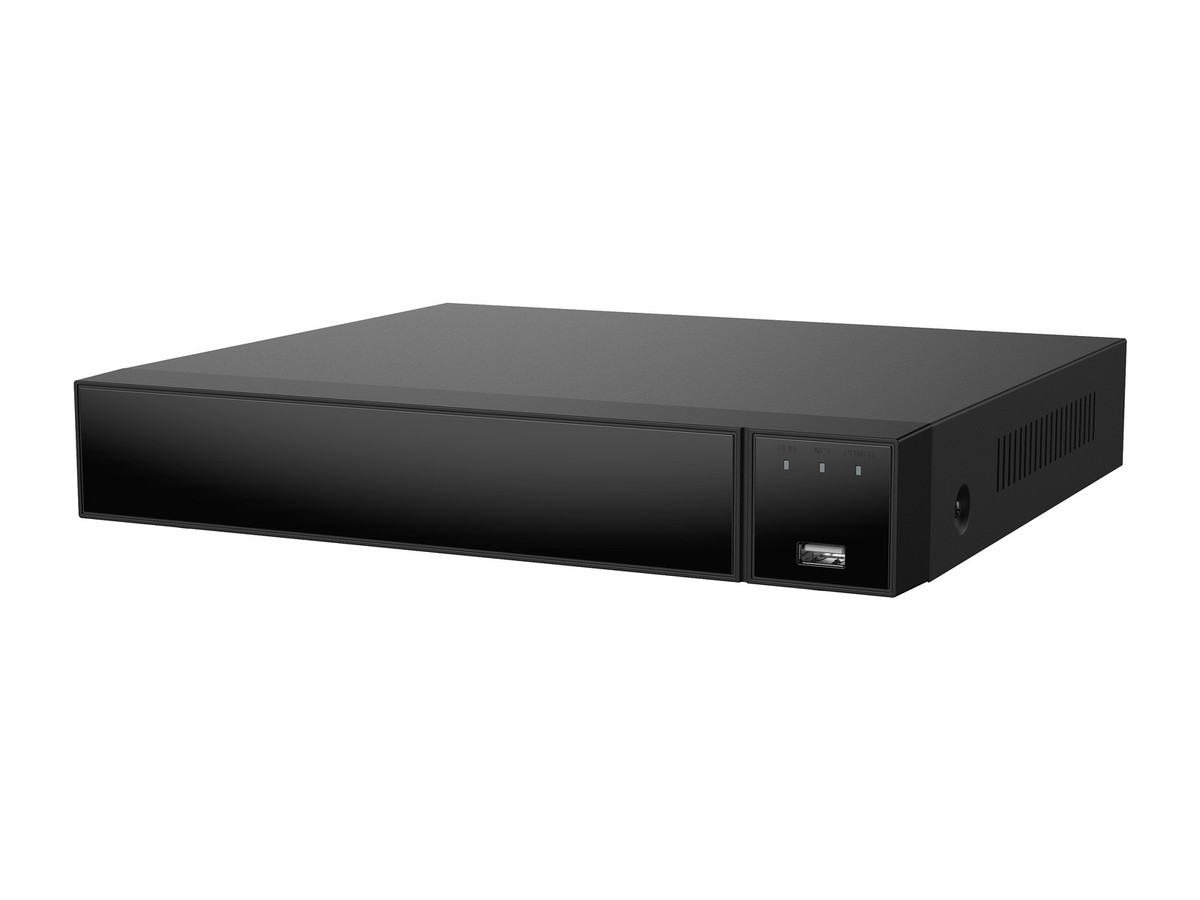

Rekordér ZONEWAY NVR3016 v setu

Srdcem setu je rekordér NVR3016 s 16 kanály: kodeky H.265 a H.265+, příjem až 8 Mpx (4K) na všech kanálech, výstupy HDMI (až 4K) a VGA, česká nabídka menu a záloha na USB, do sítě nebo do cloudu. Dálkový přístup obstarává P2P v aplikaci V247 nebo BitVision, v počítači program iVMS320 či webový prohlížeč. V setu zbývá 12 volných kanálů. Při největším nastavitelném toku 6 Mb/s na kameru dělá celek 24 Mb/s, tedy výrazně méně než 128 Mb/s příchozí kapacity rekordéru.

Kamery a PoE switch

Kamery HICO X4D-M6S se napájejí z PoE nebo z adaptéru 12 V DC (nejvýše 12 W). Switch 4+1 ZONEWAY dává až 15,4 W na port. Čtyři kamery čerpají nejvýše 48 W; switch 4+1 ZONEWAY je tak plně využit.

Kamerou setu je HICO X4D-M6S: mini PTZ v plně kovové kopuli (průměr 118 mm, výška 105 mm) s krytím IP66, která pracuje od −40 do +60 °C. Otáčí se v rozsahu 0–280° a naklání v rozsahu 0–90° rychlostí 15°/s, zoom 4x (2,8–12 mm) přibližuje optikou a záznam má 6 Mpx při 20 snímcích/s v H.265. V noci svítí 2 IR LED (do 40 m) a 2 bílé LED; ke kameře patří i mikrofon, reproduktor, slot na kartu SD až 256 GB a AI detekce člověka a vozidel. Vodorovný úhel záběru vychází přibližně na 86° při 2,8 mm a 24° při 12 mm (výpočet ze snímače).

Šipky na fotografii ukazují rozsah otáčení 280° a náklonu 90°.

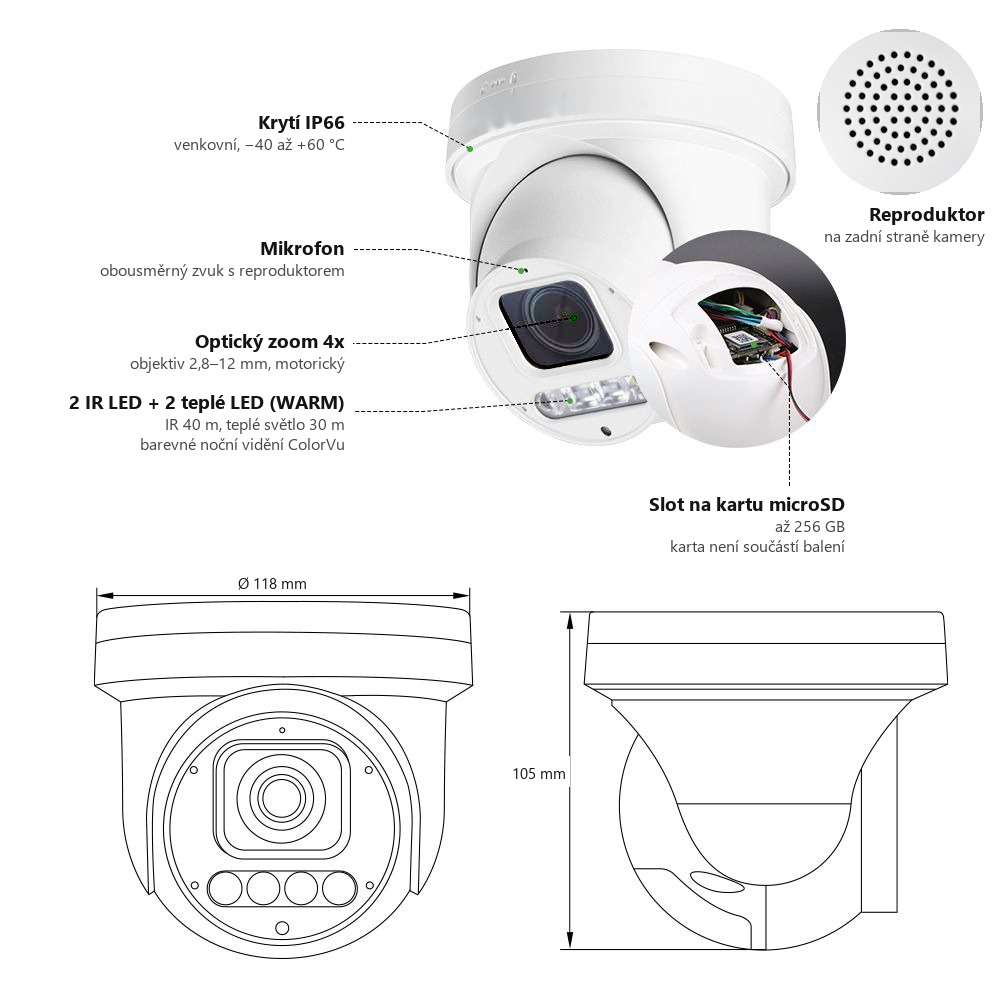

Na obrázku jsou vyznačené funkce každé kamery setu: vestavěný mikrofon a reproduktor pro obousměrný zvuk, 2 IR LED s dosahem až 40 m, 2 LED s teplým světlem (WARM) s dosahem až 30 m pro barevné noční vidění ColorVu a slot na kartu microSD až 256 GB (karta není součástí balení).

Protokoly, záznam a balení kamer

Živé vysílání a protokoly: Každá kamera setu umí posílat živý obraz protokolem RTMP, například na YouTube, Twitch nebo Facebook Live. Podporuje také HTTP, RTSP, DHCP, NTP, ONVIF (Profile S) a P2P, takže se připojí k rekordérům a videosoftwaru s ONVIF i k aplikaci HiEasy.

Chytré funkce a upozornění: kromě AI detekce postavy člověka a vozidel nabízí každá kamera setu detekci nepřítomnosti (off-duty), počítání osob, elektronický plot a překročení čáry. Při události pošle upozornění push do aplikace HiEasy nebo e-mail, uloží snímek na FTP, spustí záznam na kartu microSD nebo předá hlášení na alarmový server.

Optický zoom 4x: motorický objektiv 2,8–12 mm přiblíží vzdálený detail a obraz zůstává ostrý v celém rozsahu zoomu.

Obousměrný zvuk: vestavěný mikrofon a reproduktor s potlačením ozvěny – přes aplikaci můžete poslouchat i mluvit s člověkem před kamerou.

Obraz ve dne i v noci: snímač SONY IMX335 s elektronickou závěrkou 1/25 až 1/100 000 s, WDR a HDR, BLC, HLC, 2D/3D redukce šumu a odmlžování. Režim den / noc se přepíná automaticky, ručně nebo podle plánu; otočení, zrcadlení, soukromé zóny, sytost, jas, kontrast, ostrost, zisk a vyvážení bílé nastavíte ve webovém prohlížeči nebo v klientském softwaru.

Noční vidění: 2 IR LED pro černobílý obraz s dosahem až 40 m a 2 LED s teplým světlem (WARM) s dosahem až 30 m pro barevné noční vidění ColorVu.

Kam se ukládá záznam: přímo do kamery na kartu microSD až 256 GB (karta není součástí balení), do rekordéru s pevným diskem, na síťové úložiště NFS / NAS, snímky na FTP, nebo do cloudu přes aplikaci HiEasy. Komprese H.265+, H.265 a H.264 šetří místo na disku.

Provedení a montáž: plně kovové pouzdro s krytím IP66 a ochranou proti přepětí od blesku, provoz od −40 do +60 °C při vlhkosti 0–95 % bez kondenzace, průměr 118 mm a výška 105 mm. Držák na zeď nastavitelný ve 3 osách je v balení, kabel kamery je stíněný.

V balení každé kamery: kamera, uživatelský návod, držák na zeď, výstražná samolepka, sáček se šrouby a vodotěsná krytka konektoru.

Záznam a události

Ukázka záběru kamery řady PS9 podle výrobce: video bez zvuku, pevný záběr a plynulé oddálení zoomu.

Rekordér nahrává ručně, podle časového plánu, při pohybu nebo události a umožňuje export záznamu i ve formátu AVI. Kamery HICO X4D-M6S mají AI detekci člověka a vozidel a oznámení e-mailem, do aplikace nebo na FTP; kartu SD až 256 GB lze použít přímo v kameře. Při čtyřech kamerách a 4 Mbit/s na kameru uloží disk 2 TB zhruba 10 dní, disk 4 TB zhruba 21 dní.

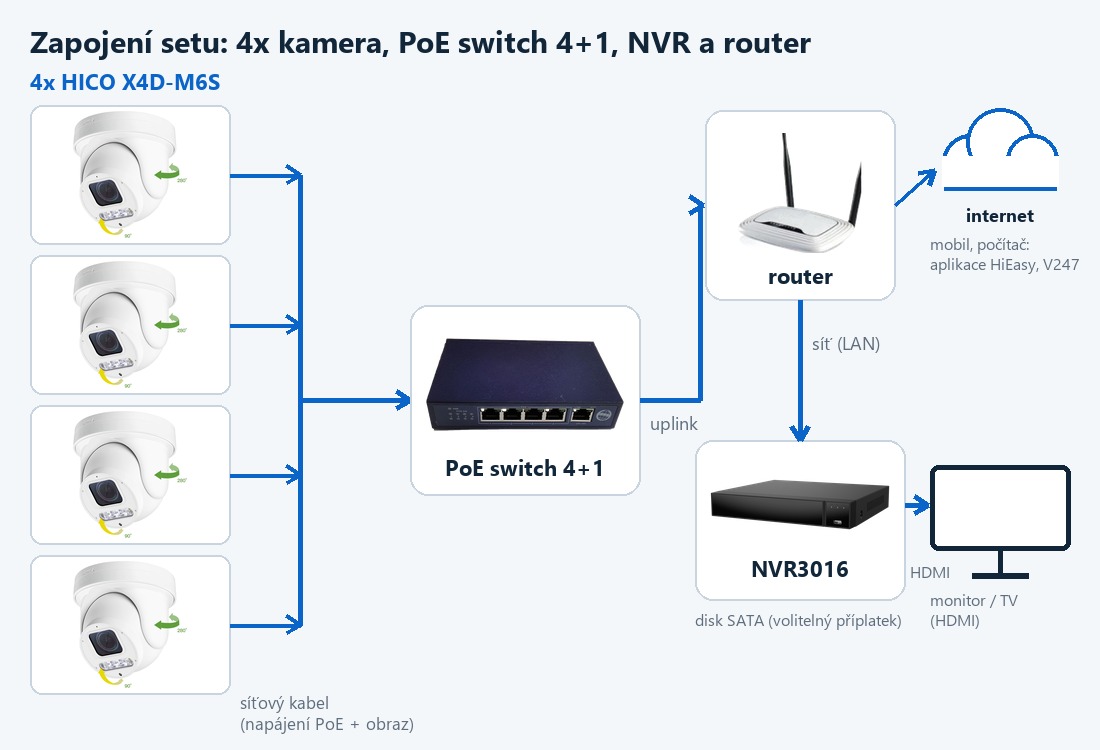

Zapojení krok za krokem

1. NVR3016 zapojte do routeru a připojte monitor přes HDMI; vložte disk a rekordér zapněte.
2. PoE switch zapojte uplinkem (pátý port) do routeru a ke každému PoE portu připojte jednu kameru.
3. V menu rekordéru (česky) nastavte čas, heslo a formátování disku.
4. Kamery HICO X4D-M6S přidejte vyhledáním v síti nebo zadáním IP adresy; používají ONVIF na portu 8899.
5. Nastavte plán nahrávání a detekci pohybu a dálkový přístup přes QR kód v aplikaci V247.
6. V panelu PTZ webového rozhraní každé kamery uložte předvolby polohy.

Související zboží

Další sety najdete v kategorii Kamerové sety ZW. Rekordér ZONEWAY NVR3016 a PoE switch ZONEWAY 4+1 koupíte i samostatně, kamera ze setu je HICO X4D-M6S. Pro záznam v kameře karta microSD 128 GB, další výběr: rekordéry NVR, venkovní IP kamery a příslušenství ke kamerám ZONEWAY.

Časté dotazy

Je disk součástí setu?
Není. Do rekordéru NVR3016 patří jeden disk SATA 3,5″ až 16 TB, který si zvolíte u zboží.

Dá se set rozšířit?
Ano: druhý PoE switch a 12 volných kanálů rekordéru.

Který program použiji v počítači?
Pro rekordér NVR3016 program iVMS320 pro Windows a macOS nebo webový prohlížeč.

Ovládá se PTZ z rekordéru NVR3016?
Spolehlivě ovládáte kameru v jejím panelu PTZ (směry, krok, zoom, předvolby). Ovládání z menu rekordéru závisí na podpoře PTZ přes ONVIF v kameře i rekordéru; záznam a přehrávání obstará rekordér vždy.

Obsah zpracoval Ing. Václav Turek, technik.
