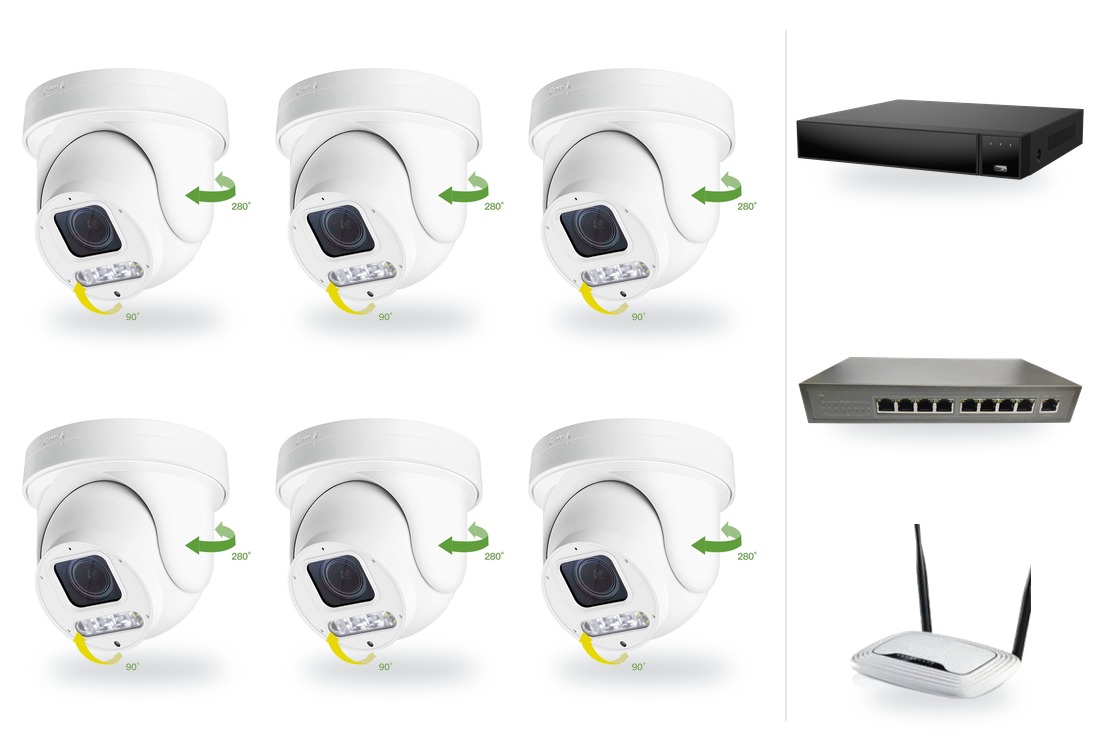

Set kamer ZONEWAY 6-X4DM6S-3016 je kamerový set ZONEWAY s NVR rekordérem a PoE napájením: spojuje 6x mini PTZ IP kameru HICO X4D-M6S (6 Mpx, zoom 4x, IP66) s rekordérem ZONEWAY NVR3016, PoE switchem 8+1 a route...
Set kamer ZONEWAY 6-X4DM6S-3016 je kamerový set ZONEWAY s NVR rekordérem a PoE napájením: spojuje 6x mini PTZ IP kameru HICO X4D-M6S (6 Mpx, zoom 4x, IP66) s rekordérem ZONEWAY NVR3016, PoE switchem 8+1 a routerem. Kamery napájí a s rekordérem propojuje switch po jednom síťovém kabelu; pevný disk není součástí a vybíráte ho zvlášť.
Set se šesti kamerami s PoE switchem 8+1 je určen pro větší objekty. Po zapojení šesti kamer zůstávají dva porty volné a v PoE rozpočtu switche rezerva nejméně 38 W.

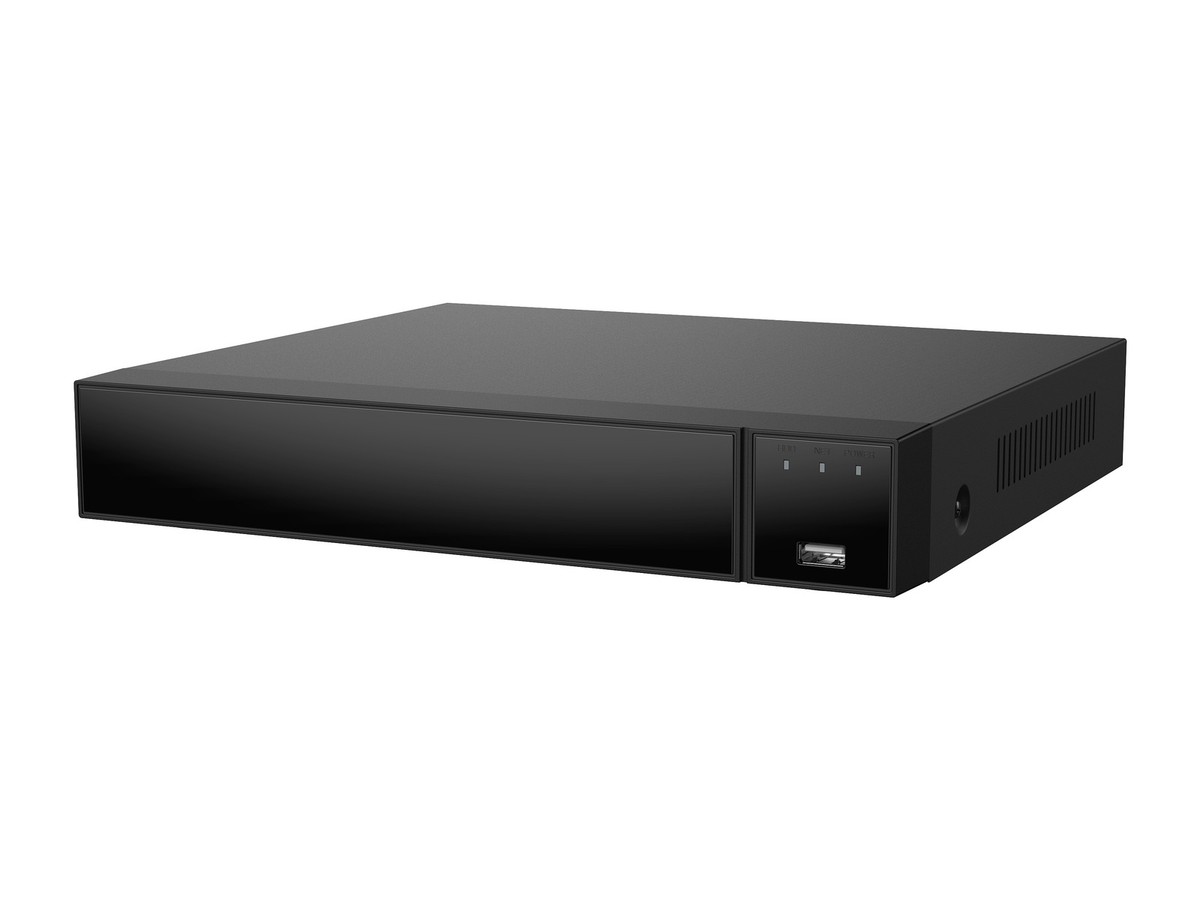

Srdcem setu je rekordér NVR3016 s 16 kanály: kodeky H.265 a H.265+, příjem až 8 Mpx (4K) na všech kanálech, výstupy HDMI (až 4K) a VGA, česká nabídka menu a záloha na USB, do sítě nebo do cloudu. Dálkový přístup obstarává P2P v aplikaci V247 nebo BitVision, v počítači program iVMS320 či webový prohlížeč. V setu zbývá 10 volných kanálů. Při největším nastavitelném toku 6 Mb/s na kameru dělá celek 36 Mb/s, tedy výrazně méně než 128 Mb/s příchozí kapacity rekordéru.
Kamery HICO X4D-M6S se napájejí z PoE nebo z adaptéru 12 V DC (nejvýše 12 W). Switch 8+1 ZONEWAY dává až 15,4 W na port. Šest kamer čerpá nejvýše 72 W z PoE rozpočtu switche 8+1 (min. 110 W); dva porty a rezerva alespoň 38 W zůstávají.
Kamerou setu je HICO X4D-M6S: mini PTZ v plně kovové kopuli (průměr 118 mm, výška 105 mm) s krytím IP66, která pracuje od −40 do +60 °C. Otáčí se v rozsahu 0–280° a naklání v rozsahu 0–90° rychlostí 15°/s, zoom 4x (2,8–12 mm) přibližuje optikou a záznam má 6 Mpx při 20 snímcích/s v H.265. V noci svítí 2 IR LED (do 40 m) a 2 bílé LED; ke kameře patří i mikrofon, reproduktor, slot na kartu SD až 256 GB a AI detekce člověka a vozidel. Vodorovný úhel záběru vychází přibližně na 86° při 2,8 mm a 24° při 12 mm (výpočet ze snímače).

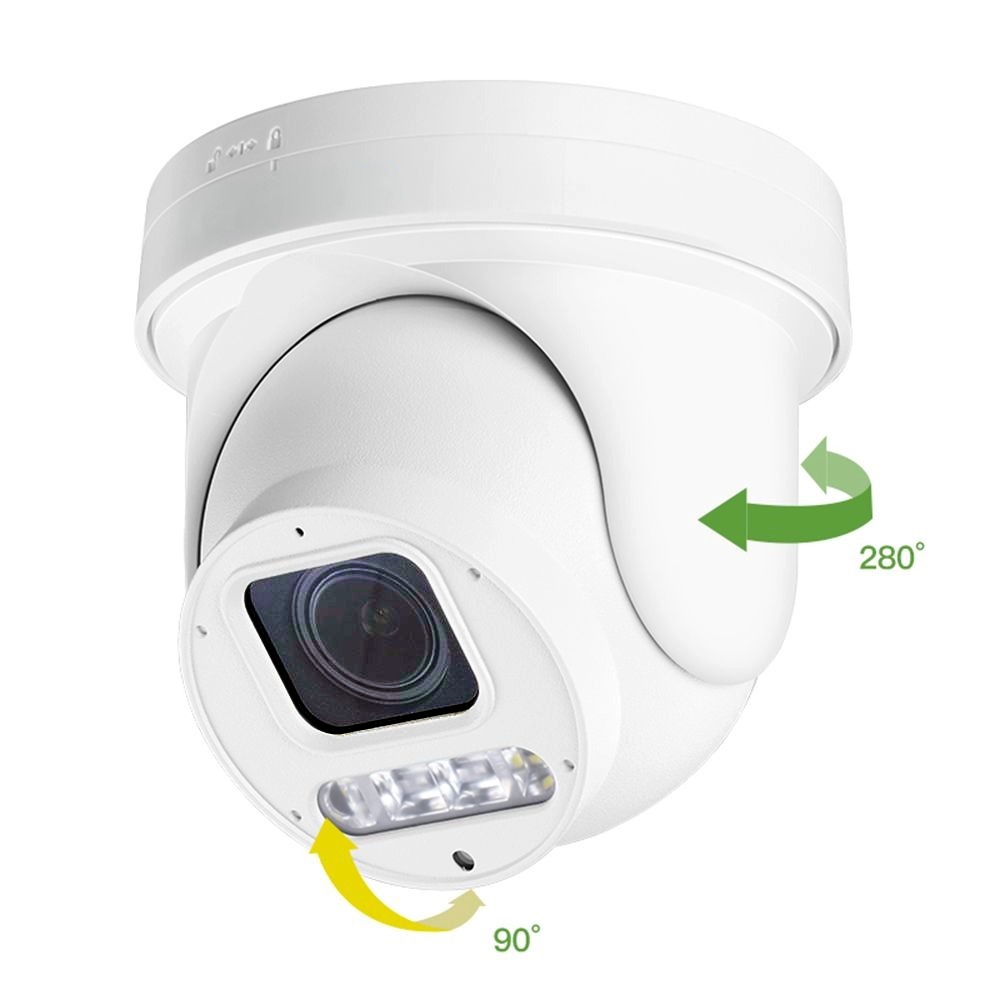

Šipky na fotografii ukazují rozsah otáčení 280° a náklonu 90°.

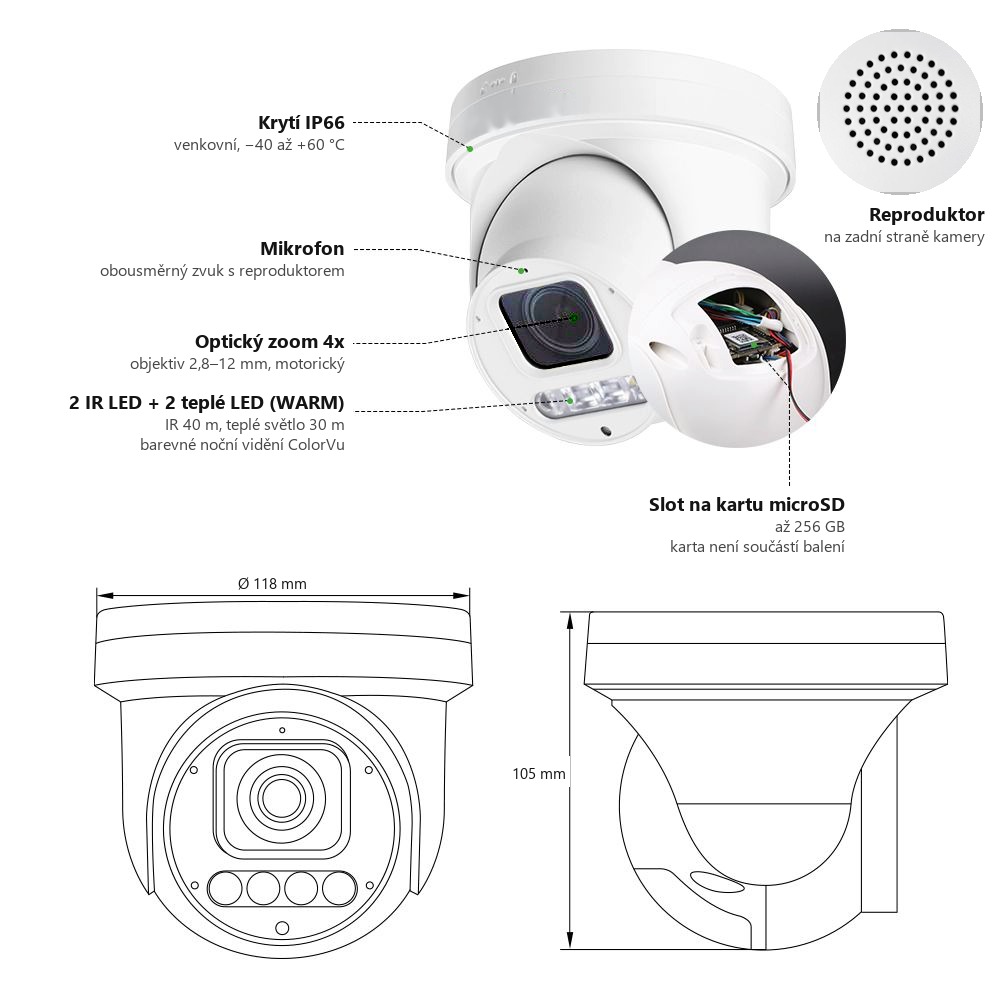

Na obrázku jsou vyznačené funkce každé kamery setu: vestavěný mikrofon a reproduktor pro obousměrný zvuk, 2 IR LED s dosahem až 40 m, 2 LED s teplým světlem (WARM) s dosahem až 30 m pro barevné noční vidění ColorVu a slot na kartu microSD až 256 GB (karta není součástí balení).
Živé vysílání a protokoly: Každá kamera setu umí posílat živý obraz protokolem RTMP, například na YouTube, Twitch nebo Facebook Live. Podporuje také HTTP, RTSP, DHCP, NTP, ONVIF (Profile S) a P2P, takže se připojí k rekordérům a videosoftwaru s ONVIF i k aplikaci HiEasy.
Chytré funkce a upozornění: kromě AI detekce postavy člověka a vozidel nabízí každá kamera setu detekci nepřítomnosti (off-duty), počítání osob, elektronický plot a překročení čáry. Při události pošle upozornění push do aplikace HiEasy nebo e-mail, uloží snímek na FTP, spustí záznam na kartu microSD nebo předá hlášení na alarmový server.
Optický zoom 4x: motorický objektiv 2,8–12 mm přiblíží vzdálený detail a obraz zůstává ostrý v celém rozsahu zoomu.
Obousměrný zvuk: vestavěný mikrofon a reproduktor s potlačením ozvěny – přes aplikaci můžete poslouchat i mluvit s člověkem před kamerou.
Obraz ve dne i v noci: snímač SONY IMX335 s elektronickou závěrkou 1/25 až 1/100 000 s, WDR a HDR, BLC, HLC, 2D/3D redukce šumu a odmlžování. Režim den / noc se přepíná automaticky, ručně nebo podle plánu; otočení, zrcadlení, soukromé zóny, sytost, jas, kontrast, ostrost, zisk a vyvážení bílé nastavíte ve webovém prohlížeči nebo v klientském softwaru.
Noční vidění: 2 IR LED pro černobílý obraz s dosahem až 40 m a 2 LED s teplým světlem (WARM) s dosahem až 30 m pro barevné noční vidění ColorVu.
Kam se ukládá záznam: přímo do kamery na kartu microSD až 256 GB (karta není součástí balení), do rekordéru s pevným diskem, na síťové úložiště NFS / NAS, snímky na FTP, nebo do cloudu přes aplikaci HiEasy. Komprese H.265+, H.265 a H.264 šetří místo na disku.
Provedení a montáž: plně kovové pouzdro s krytím IP66 a ochranou proti přepětí od blesku, provoz od −40 do +60 °C při vlhkosti 0–95 % bez kondenzace, průměr 118 mm a výška 105 mm. Držák na zeď nastavitelný ve 3 osách je v balení, kabel kamery je stíněný.
V balení každé kamery: kamera, uživatelský návod, držák na zeď, výstražná samolepka, sáček se šrouby a vodotěsná krytka konektoru.
Ukázka záběru kamery řady PS9 podle výrobce: video bez zvuku, pevný záběr a plynulé oddálení zoomu.
Rekordér nahrává ručně, podle časového plánu, při pohybu nebo události a umožňuje export záznamu i ve formátu AVI. Kamery HICO X4D-M6S mají AI detekci člověka a vozidel a oznámení e-mailem, do aplikace nebo na FTP; kartu SD až 256 GB lze použít přímo v kameře. Při šesti kamerách a 4 Mbit/s na kameru uloží disk 4 TB zhruba 14 dní, disk 8 TB zhruba 28 dní.
| Nastavený tok na kameru | Objem záznamu za den (všechny kamery) | Zaplnění disku 4 TB | Zaplnění disku 8 TB |
|---|---|---|---|
| 2 Mbit/s | 130 GB | po 28 d | po 56 d |
| 4 Mbit/s | 259 GB | po 14 d | po 28 d |
| 6 Mbit/s | 389 GB | po 9 d | po 19 d |
Další sety najdete v kategorii Kamerové sety ZW. Rekordér ZONEWAY NVR3016 a PoE switch ZONEWAY 8+1 koupíte i samostatně, kamera ze setu je HICO X4D-M6S. Pro záznam v kameře karta microSD 128 GB, další výběr: rekordéry NVR, venkovní IP kamery a příslušenství ke kamerám ZONEWAY.
Je disk součástí setu?
Není. Do rekordéru NVR3016 patří jeden disk SATA 3,5″ až 16 TB, který si zvolíte u zboží.
Dá se set rozšířit?
Ano: dva volné PoE porty, 10 volných kanálů rekordéru.
Který program použiji v počítači?
Pro rekordér NVR3016 program iVMS320 pro Windows a macOS nebo webový prohlížeč.
Ovládá se PTZ z rekordéru NVR3016?
Spolehlivě ovládáte kameru v jejím panelu PTZ (směry, krok, zoom, předvolby). Ovládání z menu rekordéru závisí na podpoře PTZ přes ONVIF v kameře i rekordéru; záznam a přehrávání obstará rekordér vždy.
Obsah zpracoval Ing. Václav Turek, technik.
| Parametr | Hodnota |
|---|---|
| Obsah setu | |
| Kód setu | ZONEWAY 6-X4DM6S-3016 |
| Kamery | 6x HICO X4D-M6S – venkovní mini PTZ IP kamera 6 Mpx, optický zoom 4x |
| Rekordér | 1x ZONEWAY NVR3016 – síťový rekordér na 16 kamer, bez disku |
| PoE switch | 1x PoE switch 8+1 (ZONEWAY PS1081) |
| Router | 1x router |
| Není součástí | pevný disk SATA (volitelná příplatková volba u zboží), síťové kabely ke kamerám, monitor nebo televize |
| Napájení a síť setu | |
| Příkon kamer přes PoE | 6x nejvýše 12 W = nejvýše 72 W |
| Obsazení PoE portů | 6 z 8 (volné: 2) |
| Volné kanály rekordéru | 10 z 16 |
| Kabeláž ke kameře | síťový kabel Cat 5e nebo lepší, nejvýše 100 m od switche; pro venkovní vedení kabel s odolným pláštěm |
| Kamera HICO X4D-M6S (6x v setu) | |
| Model | HICO X4D-M6S |
| Výrobní označení | GX-PS9X4D-M6S |
| Typ | venkovní mini PTZ IP kamera v kovovém pouzdru tvaru kopule 2,5″ s motorickým otáčením, nakláněním a zoomem |
| Obrazový snímač | SONY IMX335, CMOS 1/2,8″ |
| Rozlišení záznamu | 6 Mpx (hlavní proud „6M“), 20 snímků/s |
| Komprese videa | H.265, H.265+, H.264 |
| Datový tok videa | 512 kb/s – 6 Mb/s, VBR / CBR |
| Vedlejší proud | HD1, 20 snímků/s; třetí proud 1080p / 720p / CIF |
| Minimální osvětlení | 0,005 lx (barevný režim); 0 lx (černobíle se zapnutým přisvícením) |
| Den / noc | den / noc / automaticky / vlastní nastavení / podle plánu (v menu kamery, Smart Alert), filtr IR-CUT synchronní |
| Obrazové funkce | WDR / HDR, BLC, HLC, 2D/3D redukce šumu, odmlžování, soukromé zóny, zrcadlení a převrácení obrazu, ochrana proti blikání; elektronická závěrka automaticky, 1/25 až 1/100 000 s; nastavení sytosti, jasu, kontrastu, ostrosti, zisku a vyvážení bílé ve webovém prohlížeči nebo klientském softwaru |
| Objektiv a PTZ | |
| Objektiv | 2,8–12 mm, motorizovaný, optický zoom 4x |
| Úhel záběru (výpočet, přibližně) | vodorovně 86° (2,8 mm) až 24° (12 mm); svisle 70° až 18°; úhlopříčně 98° až 30° |
| Rozsah otáčení / náklonu | otáčení 0–280°, náklon 0–90° |
| Rychlost PTZ | 15°/s (otáčení i náklon); rychlost ovládání nastavitelná od 0,01°/s |
| Ovládání PTZ | panel PTZ ve webovém rozhraní kamery: směry, krok, zoom, ostření, clona, 1 předvolba polohy a prohlídka |
| Akce po zapnutí | předvolba, prohlídka, skenování nebo vzor; po výpadku napájení se poloha obnoví |
| Protokol PTZ | PELCO-D, adresa 1 (nastavení v menu kamery) |
| Noční vidění a přisvícení | |
| IR přisvícení | 2 IR LED, dosah až 40 m |
| Teplé světlo (WARM) | 2 bílé LED s teplým světlem (WARM), dosah až 30 m; barevné noční vidění ColorVu |
| Audio a chytré funkce | |
| Audio | vestavěný mikrofon a reproduktor, obousměrný zvuk, potlačení ozvěny |
| Detekce | AI detekce postavy člověka a vozidel, detekce nepřítomnosti (off-duty), počítání osob, elektronický plot a překročení čáry s nastavitelnými pravidly; oznámení e-mailem, push do aplikace, FTP (snímek), záznamem do logu nebo zvukem, hlasová výzva |
| Další události v menu | videoslepý, ztráta videa, abnormální stavy |
| Síť, aplikace a záznam | |
| Aplikace | HiEasy pro Android a iPhone (P2P / cloud, přidání zařízení přes QR kód z menu kamery) |
| Síťové rozhraní | kabelové (LAN), HTTP port 80, mediální port 34567 |
| ONVIF | ONVIF (Profile S), port 8899 (nastavení v menu síťových služeb) |
| RTSP a RTMP | ano; RTMP pro živé vysílání (např. YouTube, Twitch, Facebook Live) |
| Další síťové služby | HTTP, DHCP, DDNS, e-mail (SMTP), NTP, UPnP, FTP (jen snímky), IP filtr, alarmový server, P2P cloud; podpora protokolů pro připojení k rekordérům |
| Záznam | slot na kartu microSD až 256 GB (karta není součástí balení); síťové úložiště NFS / NAS; cloud přes aplikaci HiEasy; snímky na FTP; nahrávání podle časů s předzáznamem, momentky |
| Jazyk rozhraní | menu zařízení výchozí zjednodušená čínština (na výběr angličtina, tradiční čínština, španělština); jazyk webového rozhraní se volí na přihlašovací stránce (k dispozici je čeština); výchozí časové pásmo UTC+8 |
| Provedení a napájení | |
| Krytí | IP66, ochrana proti přepětí od blesku |
| Materiál pouzdra | kov (plný kov), bílé |
| Rozměry | průměr 118 mm, výška 105 mm |
| Montáž | na stěnu, konzola v balení (nastavitelná ve 3 osách); stíněný kabel kamery |
| Provozní teplota a vlhkost | −40 až +60 °C, 0–95 % bez kondenzace |
| Napájení | PoE nebo 12 V DC, příkon nejvýše 12 W |
| Obsah balení kamery | kamera, uživatelský návod, držák na zeď, výstražná samolepka, sáček se šrouby, vodotěsná krytka konektoru |
| Balení a hmotnost | krabice 14,7 x 15 x 17 cm; kamera s balením 0,68 kg |
| Rekordér ZONEWAY NVR3016 | |
| Typ | síťový videorekordér (NVR) pro IP kamery, bez portů PoE – kamery napájí switch |
| Počet kanálů | 16x IP kamera |
| Rozlišení kamer | až 12 MPx; 8 MPx (4K), 5 MPx a nižší rozlišení na všech 16 kanálech současně, 12 MPx na 10 kanálech (PAL, 25 snímků/s) |
| Komprese videa | H.265, H.265+, H.264, H.264+ |
| Příchozí / odchozí datový tok | 128 Mb/s / 80 Mb/s |
| Video výstupy | 1x HDMI (až 3840 x 2160), 1x VGA (až 1920 x 1080) |
| Dělení obrazovky | 1 / 2 / 4 / 6 / 8 / 9 / 10 / 13 / 16 |
| Audio | vstup 1x RCA a zvuk z IP kamer, výstup 1x RCA + HDMI; obousměrná komunikace |
| Režimy záznamu | ručně, časový plán, detekce pohybu, událost |
| Zálohování | USB zařízení, síť, cloud (Dropbox, Google Drive); export i ve formátu AVI |
| Síťové rozhraní | 1x RJ45 10/100/1000 Mb/s |
| ONVIF | Profile S, Profile G, Profile T, Profile M |
| Vzdálený přístup | P2P; mobilní aplikace V247 / BitVision (Android, iOS), PC program iVMS320 (Windows, macOS), webový prohlížeč |
| Pevný disk | 1x SATA 3,5″, až 16 TB (není součástí) |
| USB | 2x USB 2.0 (1x vpředu, 1x vzadu) |
| Jazyk menu | čeština, angličtina, němčina, polština, maďarština a další |
| Napájení | 12 V DC / 2 A (adaptér součástí) |
| Provozní prostředí | −10 až +55 °C, vlhkost 10–90 % |
| Rozměry a hmotnost | 260 x 230 x 43 mm; cca 0,85 kg bez disku |
| PoE switch 8+1 | |
| Model | ZONEWAY PS1081 |
| Typ | neřízený PoE switch (8x PoE port + 1x uplink) |
| Porty | 8x RJ45 10/100 Mb/s s PoE + 1x RJ45 10/100 Mb/s uplink (bez PoE) |
| PoE | IEEE 802.3af/at, až 15,4 W na port |
| Celkový PoE rozpočet | min. 110 W |
| Vstupní napětí | 48 V DC (adaptér součástí) |
| Kabel | min. Cat 5e, nejvýše 100 m na port |
| Ochrana portů | při přetížení nebo poruše se port odpojí, ostatní pracují dál; PoE se u zařízení bez PoE automaticky nezapne |
| Obsah balení | switch, napájecí adaptér, návod |
| Poznámka k údajům | |
| Zdroj údajů | Údaje o kameře vycházejí z technických podkladů výrobce shodné řady PS9 (HICO), faktury dodavatele a menu kamery, údaje o rekordéru a switchi z karet ZONEWAY NVR3016 a PoE switch; úhel záběru je vlastní výpočet ze snímače (přibližně). |
