Kamera IP zoom 5x, mini PTZ, 6 Mpx, venkovní, ONVIF | HICO X4D-M6S

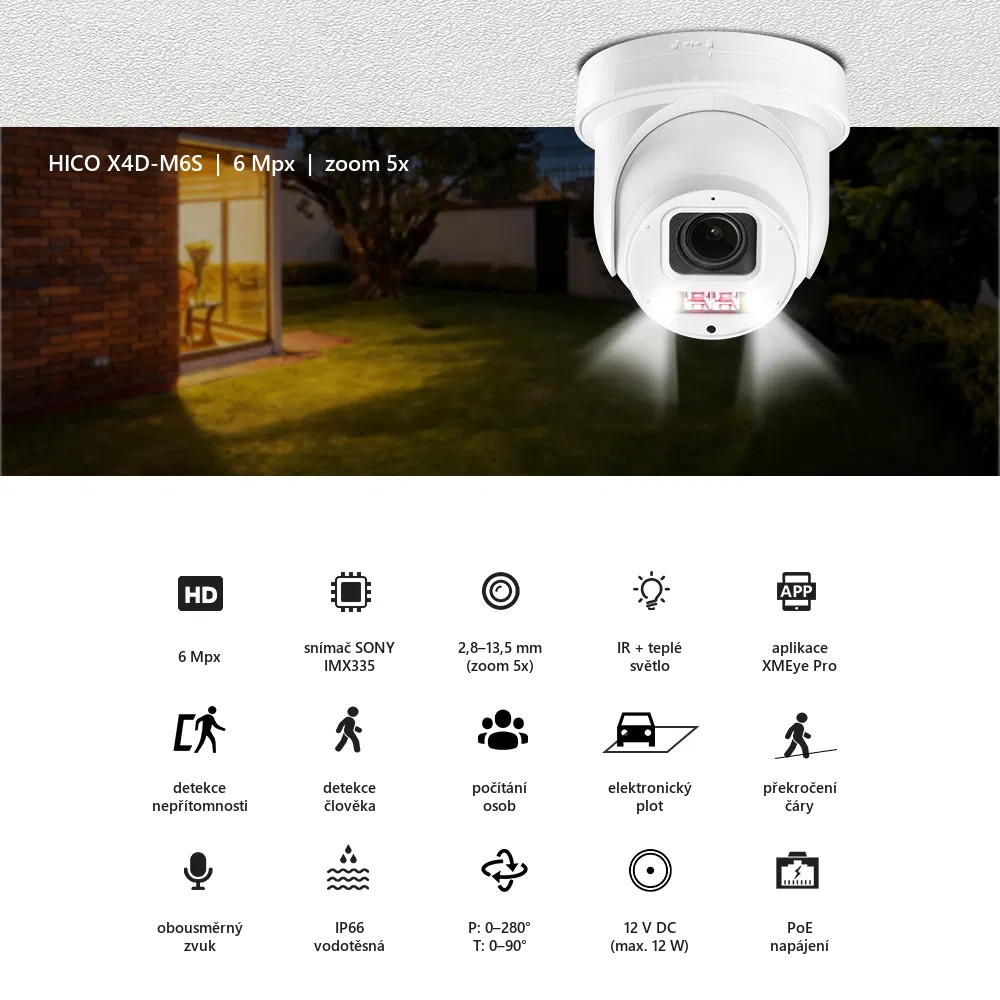

Kamera IP se zoomem 5x pro venek: HICO X4D-M6S je mini PTZ IP kamera s rozlišením 6 Mpx a objektivem 2,8–13,5 mm. Motor ji otáčí a naklání, objektiv se přibližuje a zaostřuje. Kamera podporuje ONVIF a RTSP, v mobilu ji ovládá aplikace XMEye Pro. Kovové pouzdro má krytí IP66, napájení je PoE nebo 12 V DC (max. 12 W).

Šipky na fotografii ukazují rozsah otáčení 280° a náklonu 90°.

Zoom 5xobjektiv 2,8–13,5 mm

6 Mpx20 snímků/s, H.265

Motorické PTZpanel PTZ, protokol PELCO-D

Den a nocfiltr IR-CUT, režim v menu

SíťONVIF, RTSP, DDNS, P2P

XMEye Proaplikace pro mobil

IP66kovové pouzdro

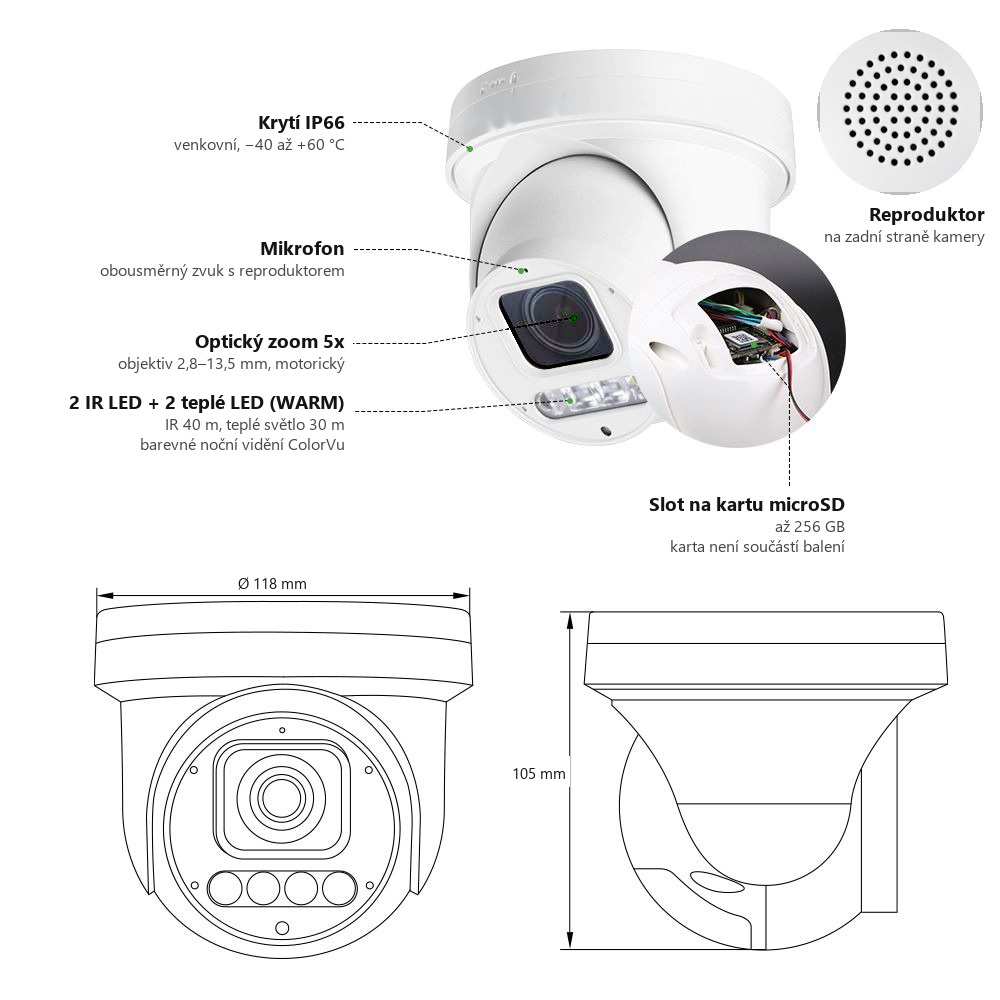

Na obrázku jsou vyznačené funkce kamery: vestavěný mikrofon a reproduktor pro obousměrný zvuk, 2 IR LED s dosahem až 40 m, 2 LED s teplým světlem (WARM) s dosahem až 30 m pro barevné noční vidění ColorVu a slot na kartu microSD až 256 GB (karta není součástí balení).

Protokoly, záznam a obsah balení

Integrace: ONVIF (Profile S), RTSP, HTTP, DHCP, NTP, P2P a protokoly pro připojení k rekordérům. V praxi: kameru přidáte do rekordéru ZONEWAY i do VMS jiných výrobců přes standard ONVIF.

RTMP push: kamera sama odesílá stream na YouTube, Facebook Live, Twitch nebo na streamovací služby a servery Wowza, Dacast či Ant Media. V praxi: veřejný přenos nevyžaduje počítač ani přeposílací server.

Napájení: PoE nebo 12 V DC, příkon nejvýše 12 W. V praxi: jedním kabelem Cat 5e až do 100 m od switche napájíte i přenášíte obraz.

Analytika: AI detekce postavy člověka a vozidel, detekce nepřítomnosti (off-duty), počítání osob, elektronický plot a překročení čáry; akce push do XMEye Pro, e-mail (SMTP), snímek na FTP, záznam na SD a alarmový server. V praxi: méně falešných poplachů a události přesně podle nastavených pravidel.

PTZ: otáčení 0–280°, náklon 0–90°, 15°/s (jemně od 0,01°/s), předvolba, akce po zapnutí a obnovení polohy po výpadku. V praxi: kamera se po restartu vrátí do hlídané pozice.

Optika: motorický objektiv 2,8–13,5 mm, zoom 5x s automatickým ostřením. V praxi: přehled i detail z jednoho místa montáže.

Snímač: SONY IMX335, barevně od 0,005 lx, WDR, HDR a 3D redukce šumu. V praxi: vyrovnaný obraz v protisvětle i za šera.

Přisvícení: 2 IR LED do 40 m a 2 LED s teplým světlem (WARM) do 30 m, barevné noční vidění ColorVu. V praxi: podle místa zvolíte černobílý IR režim nebo barevný noční obraz.

Audio: vestavěný mikrofon a reproduktor, obousměrný zvuk s potlačením ozvěny. V praxi: promluvíte na místo živě, bez externího reproduktoru.

Úložiště: microSD až 256 GB s přehráváním (karta není součástí balení), NVR, NFS / NAS, FTP (snímky), cloud přes XMEye Pro; H.265+ / H.265 / H.264. V praxi: lokální záloha v kameře pro případ výpadku spojení s rekordérem.

Odolnost: plný kov, IP66, ochrana proti přepětí, −40 až +60 °C, 0–95 % vlhkosti bez kondenzace. V praxi: montáž na fasádu bez dalšího krytu.

Montáž: 3osý držák na zeď, stíněný kabel s kroucenými páry, průměr 118 mm, výška 105 mm. V praxi: rychlé srovnání záběru a menší rušení signálu.

Obsah balení: kamera, uživatelský návod, držák na zeď, výstražná samolepka, sáček se šrouby a vodotěsná krytka konektoru; krabice 14,7 x 15 x 17 cm, 0,68 kg. V praxi: šrouby i vodotěsná krytka konektoru jsou v krabici.

Co kamera zvládne

Kamera zoomuje optikou 5x, proto detail po přiblížení nevzniká ořezem obrazu. Při největším rozevření (2,8 mm) zabírá přibližně 86° vodorovně, při 13,5 mm přibližně 22° (výpočet ze snímače SONY IMX335). Hlavní proud má 6 Mpx při 20 snímcích za sekundu v kodeku H.265 (k dispozici je i H.265+ a H.264). Za šera přisvěcují 2 IR LED a 2 bílé LED. Kamera je výrobek HICO; díky ONVIF ji lze použít s rekordéry ZONEWAY.

Nastavení krok za krokem

1. Zapojte kameru: síťový kabel a napájení (PoE nebo 12 V DC, max. 12 W).
2. Najděte adresu: otevřete rozhraní kamery v prohlížeči (HTTP port 80); mediální port je 34567.
3. Změňte heslo, jazyk a čas: menu zařízení je z výroby v čínštině a časové pásmo je UTC+8; jazyk webového rozhraní zvolíte na přihlašovací stránce (k dispozici je čeština), středoevropský čas nastavíte v menu.
4. Zkontrolujte ONVIF: port je 8899, nastavení najdete v menu síťových služeb. Pak kameru přidejte do rekordéru ZONEWAY nebo jiného rekordéru s ONVIF; proud RTSP je k dispozici také.
5. Přidejte kameru do aplikace XMEye Pro: načtěte QR kód z menu kamery (informace o zařízení).
6. Vyzkoušejte PTZ: v panelu PTZ nastavte krok, vyzkoušejte směry a zoom a uložte předvolbu polohy.

Ukázka záběru kamery řady PS9 podle výrobce: video bez zvuku, pevný záběr a plynulé oddálení zoomu.

Záznam a události

Kamera nahrává podle nastavených časů s předzáznamem na kartu SD až 256 GB nebo do rekordéru. V menu najdete AI detekci člověka a vozidel s pravidly a oznámením e-mailem, push zprávou, na FTP nebo zvukem; kromě toho videoslepý a ztrátu videa. Vestavěný mikrofon a reproduktor umožní poslech a hlasovou výzvu.

Předvolba, prohlídka a akce po zapnutí

Kamera si pamatuje předvolbu polohy a dokáže po zapnutí provést zvolenou akci: přejít na předvolbu, spustit prohlídku, skenování nebo vzor. Po výpadku napájení se vrátí do původní polohy. Pro rekordér ZONEWAY to znamená, že kamera po obnovení proudu míří tam, kam má, bez zásahu obsluhy. Rozsah pohybu je 0–280° a 0–90°, rychlost 15°/s; rozměry kopule jsou 118 mm v průměru a 105 mm na výšku a konzola na zeď je v balení.

Doporučené nastavení streamů pro rekordér

Do rekordéru s ONVIF se hodí použít hlavní proud 6M v H.265 pro záznam a vedlejší proud (HD1) pro živý náhled na více kamerách najednou. Tím rekordér i síť odlehčíte. Nahrávání můžete řídit plánem v kameře i v rekordéru; vyhněte se tomu, aby nahrávaly obě zařízení současně, pokud nepotřebujete záložní záznam. Předzáznam před událostí nastavte krátký, jen na několik sekund.

Řešení potíží

• Kameru nenajdu v síti. Zkontrolujte síťový kabel, napájení a adresu; kamera pracuje po síťovém kabelu a webový port je 80.
• Rekordér kameru nepřijme. Ověřte port ONVIF 8899 a přihlašovací údaje a nastavení ONVIF v menu síťových služeb.
• Čas nesedí. Z výroby je časové pásmo UTC+8; nastavte středoevropský čas nebo synchronizaci NTP.
• Rozhraní je v čínštině. Jazyk webového rozhraní zvolte na přihlašovací stránce (k dispozici je čeština); menu zařízení je čínsky, anglicky nebo španělsky.
• Obraz v noci šumí. Zkontrolujte přisvícení a čistotu krytu objektivu a nepřehánějte zoom.

Optický a digitální zoom

Kamera zoomuje optikou: objektiv se mění z 2,8 na 13,5 mm a obraz zůstává ostrý. Digitální zoom, který některé aplikace nabízejí navíc, jen zvětšuje již pořízený obraz a detail nepřidá. Při plánování proto počítejte pouze s optickým rozsahem 5x.

Související zboží

K rekordéru patří síťové rekordéry NVR včetně ZONEWAY NVR3016, k napájení PoE switch ZONEWAY, do kamery se hodí karta microSD 128 GB. Další výběr: venkovní IP kamery, mini PTZ ZONEWAY PTZ4XC50+, válcová HICO X5I-M8S a příslušenství ke kamerám ZONEWAY. Montáže najdete v ceníku montáží kamerových systémů.

Časté dotazy

Jaký zoom kamera nabízí?
Optický zoom 5x s objektivem 2,8–13,5 mm.

Je rozhraní kamery česky?
Menu zařízení je z výroby v čínštině; jazyk webového rozhraní zvolíte na přihlašovací stránce, kde je k dispozici čeština.

Potřebuji veřejnou IP adresu?
Ne: pro vzdálený přístup z mobilu stačí P2P a aplikace XMEye Pro.

Obsah zpracoval Ing. Václav Turek, technik.
