Tuya videozvonek s RFID: tablo ZW-619-1D a monitor ZW-777-TUYA pro jeden vstup

Set videozvonku ZW-619-1D + ZW-777-TUYA je kompletní dvouvodičový videotelefon pro jeden vchod s jedním zvonkovým tlačítkem. Kovové antivandal tablo s kamerou a čtečkou RFID visí u branky, 7" dotykový monitor v domě a Wi-Fi modul v monitoru pustí obraz do aplikace Tuya Smart nebo Smart Life, takže jde o Wi-Fi videozvonek s monitorem a jedním tlačítkem pro jednu domácnost. Kdo má rodinný dům, chatu, dílnu nebo malou kancelář a chce zvonek s obrazovkou bez kompromisů v kabeláži, najde tu všechno v jedné krabici, jen bez kabelů, zámku a čipů.

Kdy zvolit právě tento set

Hodí se tam, kde je jeden vstup a stačí jeden monitor. Typické situace:

• rodinný dům s brankou: monitor v předsíni nebo v kuchyni, čip pro členy rodiny a v telefonu náhled, když nejste doma,
• chata a rekreační objekt: na víkend uvidíte, kdo zvoní, a přes aplikaci i během týdne zkontrolujete vstup,
• dílna, sklad, ordinace či malá kancelář: kovové tablo vydrží provoz a stálí zaměstnanci vstupují čipem,
• výměna starého zvonku, pokud ke vchodu vede použitelné dvoužilové vedení.

Pro dvě domácnosti existuje set se dvěma tlačítky ZW-619-2D, další varianty jsou v kategorii Sety IP videozvonků TUYA. Monitor se mezi lidmi často píše jako ZW777, jde o tentýž typ.

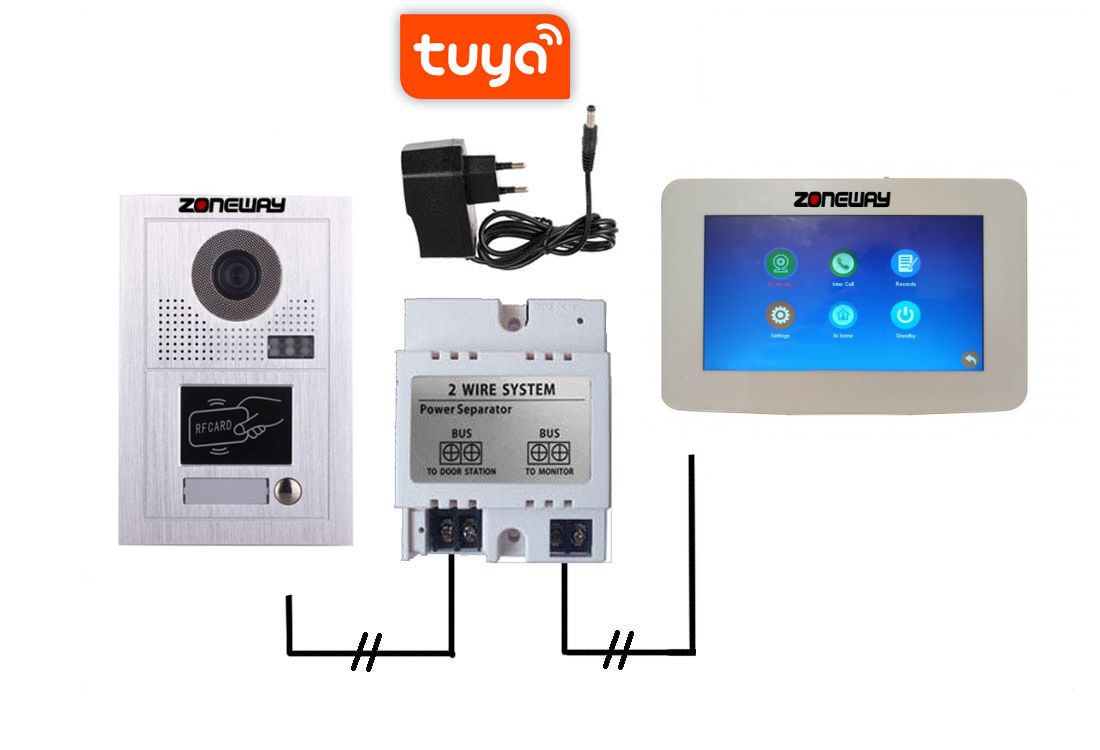

Co je v balení a co si připravit zvlášť

• kovové venkovní tablo ZW-619-1D s jedním podsvíceným tlačítkem, kamerou, IR přísvitem a čtečkou RFID,
• barevný 7" dotykový monitor ZW-777-TUYA s Wi-Fi,
• napájecí separator se zdrojem (ZW-202 nebo ZW-206A-2S, podle aktuální dodávky),
• montážní materiál v rozsahu dodávky.

Zvlášť se kupuje dvoužilový kabel, microSD karta, elektrický zámek a karty nebo čipy RFID, pokud nejsou uvedené v aktuálním obsahu balení.

Venkovní tablo ZW-619-1D

Tablo má jedno zvonkové tlačítko, mikrofon, reproduktor, kameru 1MPx s objektivem 3,6 mm a nastavitelným směrem, IR LED pro noční vidění a čtečku EM 125 kHz. Čtečka si zapamatuje až 2 000 karet nebo čipů. Přístup přes čip je pohodlný hlavně pro stálé uživatele: přiložíte a dveře se odemknou, aniž byste hledali telefon. Provedení je kovové, antivandal, z nerezové oceli a hliníkové slitiny. Provozní teplota vychází na -10 až +60 °C.

Zámek se připojuje na relé s kontakty NO, NC a COM, které snese až 2 A. Relé jen spíná; zámek si napájení řeší sám. Než zapojíte, ověřte u konkrétního zámku napětí, odběr, klidový stav a to, zda se otevírá přivedením, nebo přerušením proudu.

Monitor ZW-777-TUYA

Na displeji uvidíte návštěvu, promluvíte s ní a jedním ťuknutím odemknete. Obraz si můžete zobrazit i bez zazvonění, takže před vchodem zkontrolujete, kdo se tam motá. Hlasitost hovoru i vyzvánění se nastavují zvlášť, stejně jako jas a kontrast. K dispozici je záznamník, noční režim, „nerušit“ a úplné vypnutí vyzvánění, melodií je deset. Jedno spojení se po 100 sekundách samo ukončí.

Zmeškané návštěvy se ukládají jako fotografie, video nebo zvuk do interní paměti nebo na microSD kartu do 32 GB; paměť se cyklicky přepisuje a nahrávání lze spouštět ručně nebo automaticky. Karta není součástí balení.

Aplikace Tuya Smart a Smart Life

Kabelová sběrnice vede mezi tablem a monitorem, Wi-Fi je až v monitoru. Po spárování se zvonek chová jako IP videotelefon, který máte v kapse:

• upozornění na zazvonění přijde do telefonu,
• uvidíte živý obraz z kamery u branky a můžete s návštěvou mluvit,
• při správně zapojeném zámku odemknete na dálku,
• přístup lze sdílet až pro 5 mobilních zařízení.

Vzdálené funkce předpokládají internet, uživatelský účet a běžící cloud Tuya. Monitor, sběrnice a odemykání čipem fungují i bez toho. Rozsah cloudových služeb, doba uchování záznamů a případné placené funkce určuje Tuya a mohou se měnit podle regionu účtu. Doporučujeme proto brát aplikaci jako pohodlný doplněk ke kabelovému videotelefonu, ne jako jediný způsob, jak dveře otevřít.

Domácnost, kde zvonek obsluhuje víc lidí, ocení, že přístup se dá sdílet až pro 5 mobilních zařízení. Každý člen rodiny pak má náhled od dveří i odemknutí ve svém telefonu.

Zapojení krok za krokem

1. Zjistěte, jak vede kabel od místa zvonku k monitoru, a podle vzdálenosti rozhodněte, zda poslouží stávající vedení.
2. Vyřežte otvor pro tablo podle skutečně dodaného kusu a protáhněte dva vodiče.
3. Připojte tablo, monitor a napájecí separator; polarita u dvou vodičů nehraje roli.
4. K relé zámku připojte kontakty NO/NC/COM podle toho, jak se váš zámek otevírá, a samostatně zapojte jeho zdroj.
5. Přihlaste monitor ke své Wi-Fi v pásmu 2,4 GHz a spárujte ho v aplikaci Tuya Smart nebo Smart Life. Podle štítku s QR kódem a sériovým číslem to trvá pár minut.
6. Přidejte čipy nebo karty RFID podle návodu k čtečce a zkuste odemknutí z monitoru, čipem i z telefonu.

Kabeláž a rušení

Mezi tablem a monitorem stačí dva vodiče, polaritu hlídat nemusíte. Při rekonstrukci často poslouží starý kabel po zvonku, ale zkontrolujte jeho stav, průřez a délku. Nestíněný kabel nevadí, podstatné je, aby na trase nevznikal velký úbytek napětí a aby nevedla souběžně se silovým vedením, zářivkami, výbojkami ani motory; silové kabely křižujte kolmo. Maximální vzdálenost je až 100 m, při návrhu je rozumnější počítat s přibližně 80 m a u delších tras zvětšit průřez. UTP kabel se dá po spojení párů v některých instalacích použít, ale stejný výsledek pro každou délku a zámek nikdo předem nezaručí.

Montáž tabla

Tablo je určené k zápustné montáži. Před řezáním otvoru si proto změřte skutečný rozměr dodaného kusu, montážního boxu a stříšky. Kryt proti dešti pomůže, jen nesmí zatékat za panel a zároveň má umožnit odvod kondenzátu; případné těsnění volte vhodné do venkovního prostředí, obvykle neutrální silikon. Tablo proto dejte na místo chráněné před přímým deštěm.

Přídavná kamera a rozšíření

K tablu lze připojit externí analogovou kameru CVBS, například na záběr mimo dosah vestavěné čočky. Před výběrem zkontrolujte signál a napájení. Systém je modulární: další monitory, další dveřní jednotku nebo kameru doplníte po návrhu, rozbočení obrazu řeší video distributor ZW-504C a dva samostatné prvky, třeba branku a vrata, ovládá relé zámku dveří ZW-RLV. Skutečný počet zařízení závisí na topologii, napájení a délkách tras, nepočítejte jen s teoretickým maximem. Propojení s přístupovým systémem ZONEWAY nebo Sebury je možné po posouzení rozhraní a napájení.

Co ověřit před objednáním

• kolik vstupů, tlačítek a monitorů opravdu potřebujete,
• délka, průřez a stav stávajícího vedení,
• napětí, proud a klidový režim elektrického zámku,
• dosah 2,4GHz Wi-Fi u místa, kde bude monitor, a kvalita internetu,
• zda chcete záznam na microSD a jaké kapacity,
• jak bude tablo namontované a chráněné před deštěm,
• zda plánujete později další monitor, vstup, kameru nebo ovládání vrat.

Parametry

Časté dotazy

Je tento Tuya videozvonek úplně bezdrátový?

Ne. Obraz, zvuk a komunikace mezi tablem a monitorem jdou po dvouvodičovém kabelu. Wi-Fi spojuje monitor s aplikací.

Potřebuji ještě modul ZW-IP?

Pro základní funkce v mobilu ne, Wi-Fi a podporu Tuya má monitor ZW-777-TUYA v sobě. Modul ZW-IP patří k jiným, starším sestavám.

Dá se odemknout bez telefonu?

Ano, z monitoru a čipem nebo kartou RFID. Telefon je jen další cesta.

Poslouží starý dvoužilový kabel?

Často ano, jen musí být v dobrém stavu a mít dostatečný průřez. U dlouhého nebo poškozeného vedení spolehlivou funkci předem nelze slíbit.

Napájí relé přímo elektrický zámek?

Ne, relé pouze spíná kontakty. Zdroj pro zámek se volí podle jeho parametrů.

Na jaké Wi-Fi se monitor připojuje?

Počítejte s pásmem 2,4 GHz a s dobrým signálem přímo v místě, kde monitor visí. Pokud je u vstupní chodby slabý, pomůže opakovač.

Mám dva byty, stačí mi tento set?

Ne, má jedno tlačítko a jeden vstup. Pro dva byty zvolte tablo s dvěma tlačítky a druhý monitor.

Přidám později další monitor nebo vrata?

Ano, systém je rozšiřitelný, ale pro více monitorů, vstupů nebo samostatné ovládání branky a vrat je potřeba doplnit rozbočovače, relé a napájení.

Jaký je rozdíl proti jiným video zvonkům ZONEWAY?

Mezi video zvonky ZONEWAY je tohle základní set pro jednoho účastníka s monitorem, který má Wi-Fi a Tuya přímo v sobě. Pro více účastníků si vyberete tablo se dvěma a více tlačítky.

Návody ke stažení

Návod k monitoru ZW-777-TUYA v češtině (PDF)

Návod k nastavení čtečky RFID

Rychlý instalační návod pro dvouvodičové videotelefony

Videoukázky

Videa ukazují sestavu při práci.
